Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO

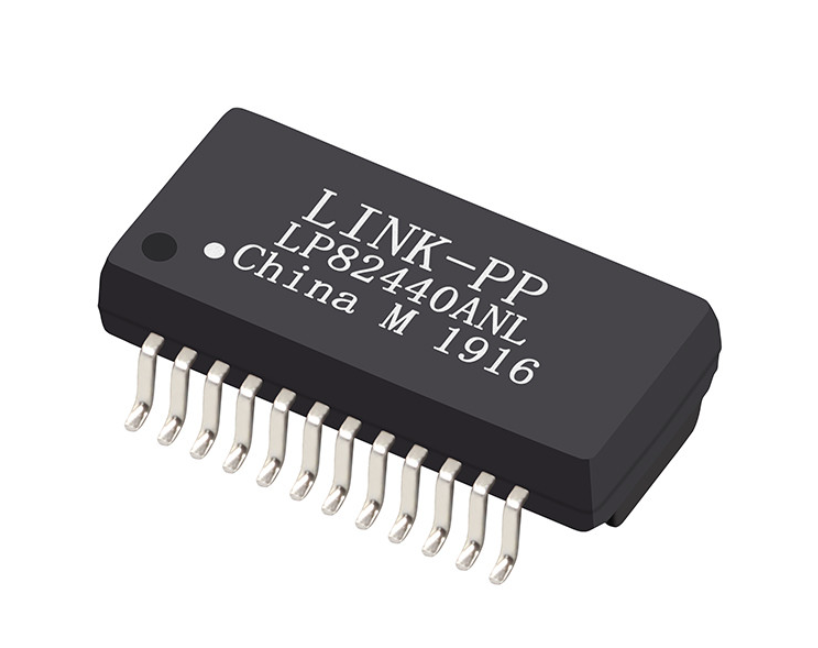

Αριθμό μοντέλου: LP82440ANL
Έγγραφο: LP82440ANL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50 τεμ
Τιμή: $ 0.34
Συσκευασία λεπτομέρειες: Ρολ
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: L/C,D/A,D/P,T/T,Western Union
Δυνατότητα προσφοράς: 5KK/μήνα
Αριθμός ανταλλακτικού: |
LP82440ANL |
ΟΚΛ: |
350 μH min |
DCR: |
1,2 Ω μέγ |
Γεια-δοχείο: |
1500 VRMS |
Ρυθμός δεδομένων: |
1000Base-T |
Αριθμός Διάδρομων/Λιμένων: |
Μονόκλινο |
PoE: |
PoE |
Τύπος τοποθέτησης: |
smt |
Αναλογία στροφών: |
1:1 |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |
Αριθμός ανταλλακτικού: |
LP82440ANL |
ΟΚΛ: |
350 μH min |
DCR: |
1,2 Ω μέγ |
Γεια-δοχείο: |
1500 VRMS |
Ρυθμός δεδομένων: |
1000Base-T |
Αριθμός Διάδρομων/Λιμένων: |
Μονόκλινο |
PoE: |
PoE |
Τύπος τοποθέτησης: |
smt |
Αναλογία στροφών: |
1:1 |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |
| Παράμετρος | Προσδιορισμός | Τεχνικό Όφελος |
|---|---|---|
| Ταχύτητα Ethernet | 1000 BASE-T (Gigabit Ethernet) | Πλήρως συμβατό με πομποδέκτες IEEE 802.3 gigabit |
| Ύψος εξαρτήματος | Μέγιστο 4,0 χλστ. (Υπερβολικά χαμηλό προφίλ) | Ιδανικό για backplanes, λεπτές θυγατρικές κάρτες PCIe και συστήματα blade |
| Συμβατότητα PoE | Δυνατότητα PoE / PoE+ | Κεντρικές βρύσες στην πλευρά της γραμμής (MCT1–MCT4) που προορίζονται για εξαγωγή ισχύος DC |
| Θερμοκρασία λειτουργίας | -40°C έως +85°C (Αληθινή Βιομηχανική) | Εγγυημένη λειτουργία σε μη αεριζόμενους σφραγισμένους βιομηχανικούς θαλάμους |
| Αναλογία στροφών | 1CT : 1CT ±5%(και τα 4 κανάλια) | Συμμετρική αντιστοίχιση για PHY λειτουργίας τάσης και λειτουργίας ρεύματος |
| Επαγωγή (OCL) | 350 μΗ Ελάχ.(@ 100 kHz, 100 mV, 8 mA DC) | Αποτρέπει τον κορεσμό του πυρήνα κάτω από ανισορροπίες ρεύματος συνεχούς ρεύματος γραμμής |
| Απώλεια εισαγωγής | -1,0 dB Μέγ. (1 ~ 100 MHz) | Ανώτερη απόδοση ισχύος και μεγαλύτερα περιθώρια φθάνοντας τα καλώδια |
| Επαγωγή διαρροής | Μέγιστο 0,5 µH | Ελαχιστοποιεί το κουδούνισμα υψηλής συχνότητας και το τρέμουλο στις άκρες παλμών gigabit |
| Αντίσταση DC (DCR) | 1,2 Ω Μέγιστη | Μειώνει την εσωτερική θερμική διάχυση υπό φορτίο PoE |
| Απομόνωση High-Pot | Ελάχιστο 1500 Vrms | Συμμορφώνεται με τα διεθνή πρότυπα ασφάλειας και απομόνωσης υπερτάσεων |
| Παράμετρος | Συνθήκη δοκιμής | Όριο προδιαγραφών |
|---|---|---|
| Αναλογία στροφών | 100 kHz, 100 mV | 1CT : 1CT (±5%) |
| Ανοιχτό κύκλωμα αυτεπαγωγής (OCL) | 100 kHz, 100 mV, 8 mA DC Bias | 350 µH Ελάχιστο |
| Απώλεια εισαγωγής | 1 ~ 100 MHz | -1,0 dB Μέγιστο |
| Επαγωγή διαρροής (LL) | 100 kHz, 100 mV | 0,5 µH Μέγιστο |
| Αντίσταση DC (DCR) | Πρωτοβάθμια & Δευτεροβάθμια | 1,2 Ω Μέγιστη |
| Απώλεια επιστροφής (100 Ω φορτίο) | 1 ~ 30 MHz | -16,0 dB Ελάχιστο |
| Απώλεια επιστροφής (100 Ω φορτίο) | 30 ~ 60 MHz | -12,0 dB Ελάχιστο |
| Απώλεια επιστροφής (100 Ω φορτίο) | 60 ~ 80 MHz | -10,0 dB Ελάχιστο |
| Απώλεια επιστροφής (100 Ω φορτίο) | 80 ~ 100 MHz | -8,0 dB Ελάχιστο |
| Crosstalk (Κοντά στο τέλος) | 1 ~ 100 MHz | -30,0 dB Ελάχιστο |
| Διαφορά σε κοινή λειτουργία (DCMR) | 1 ~ 100 MHz | -30,0 dB Ελάχιστο |
| Διηλεκτρική Αντοχή (Hi-Pot) | 60 δευτερόλεπτα (PHY από πλευρά σε γραμμή) | Ελάχιστο 1500 Vrms |
| Εύρος θερμοκρασίας λειτουργίας | Συνεχής Βιομηχανική | -40°C έως +85°C |
PHY / ΠΛΕΥΡΗ ΓΡΑΜΜΗ ΤΟΥ ΠΜΠΟΔΟΦΟΥ / RJ45 SIDE (ΣΥΝΕΧΕΙΑ PoE) Pin 2 (TD1+) ───┐ 1CT:1CT ┌─── Common Mode ─── Pin 23 (MX1-3) (MX1+) - ─── Central Tap Pin 24 (MCT1) ─── PoE Tap 1 Pin 5 (TD2+) ───┐ 1CT:1CT ┌─── Common Mode ───Pin (2Dke) (MX 2Dke) - ─── Central Tap Pin 21 (MCT2) ─── PoE Tap 2 Pin 8 (TD3+) ───┐ 1CT:1CT ┌─── Common Mode ───Pin (3Dke+1) (3Dke+1) - ─── Central Tap Pin 18 (MCT3) ─── PoE Tap 3 Pin 11 (TD4+) ───┐ 1CT:1CT ┌─── Common Mode ─── Choke 4+1) (TD4-) ───┴─────────┴──────────────────┴─────────────────────-Pin (4) 10 (TCT4) ─── Κεντρική καρφίτσα 15 (MCT4) ─── PoE Tap 4| Παράμετρος | Προσδιορισμός |
|---|---|
| Μέγεθος συσκευασίας | 15,1 mm (Μήκος) × 7,1 mm (Πλάτος σώματος) × 10,0 mm (Συνολικό άνοιγμα) |
| Συνολικό Ύψος | Μέγ. 4,0 χλστ. |
| Pin Pitch | 1,0 χλστπίσσα |
| Πλάτος καλωδίου | 0,40 χλστ |
| Συνιστώμενο μοτίβο γης PCB | Πλάτος μαξιλαριού:0,60 χλστ; Μήκος μαξιλαριού:1,35 χλστ; Συνολικό εύρος σειράς:10,7 χλστ |
| IR Reflow – Ζώνη προθέρμανσης | 150°C ~ 200°C(60–180 δευτερόλεπτα) |
| IR Reflow – Liquidus Temperature (TL) | 217°C(60–150 δευτερόλεπτα) |
| IR Reflow – Μέγιστη θερμοκρασία (TP) | 250°C (+0/−5°C); χρόνος παραμονής 5 δευτερόλεπτα μέγ. |
| Μέγιστοι Κύκλοι Αναρροής | 2 φορές το μέγιστο. |
| Συσκευασία Ταινιών & Ρολών | Πλάτος φορέα:24 χλστ;800 τμχ ανά καρούλι 13". |
| Συσκευασία σε χαρτοκιβώτιο | 4.800 τμχ / 6 τροχούς |
Απάντηση: Ναι. Το LP82440ANL έχει σχεδιαστεί με αποκλειστικές κεντρικές τάπες στην πλευρά της γραμμής στις ακίδες 15, 18, 21 και 24 (MCT1 έως MCT4). Αυτές οι κεντρικές βρύσες επιτρέπουν την άμεση σύνδεση με τους ελεγκτές PoE PD (Powered Device) ή PSE (Power Sourcing Equipment), υποστηρίζοντας παροχή ισχύος IEEE 802.3af και 802.3at και στα τέσσερα ζεύγη Ethernet.
Απάντηση: Το μέγιστο ύψος χαμηλού προφίλ 4,0 mm και η βαθμολογία θερμοκρασίας βιομηχανικής ποιότητας (-40°C έως +85°C) το καθιστούν ειδικά συμβατό με πυκνές αρχιτεκτονικές τηλεπικοινωνιακού backplane (όπως CompactPCI, VPX και ATCA), όπου η κάθετη απόσταση μεταξύ καρτών στοιβαγμένων κυκλωμάτων είναι αυστηρά περιορισμένη.
Απάντηση: Το LP82440ANL είναι 100% φόρμα, εφαρμογή και λειτουργία drop-in αντικατάσταση για το Pulse HX5008NL. Και οι δύο μοιράζονται πανομοιότυπη διάταξη SMD 24 ακίδων, αναλογία στροφών 1CT:1CT, ελάχιστη OCL 350 μH σε πόλωση DC 8 mA, απώλεια εισαγωγής -1,0 dB και βιομηχανικό εύρος θερμοκρασίας, που δεν απαιτούν αναθεωρήσεις διάταξης PCB.
