Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: LPJD0713BENL
Έγγραφο: LPJD0713BENL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: Δωρεάν Υποστήριξη δειγμάτων
Τιμή: $0.35-$0.7
Συσκευασία λεπτομέρειες: Ταινία & Ρολ
Χρόνος παράδοσης: 3-5 μέρες
Όροι πληρωμής: L/C,D/A,D/P,T/T
Δυνατότητα προσφοράς: 5KK/μήνα
Μέρος Αρ.: |
LPJD0713BENL |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Επάνω |
Ρυθμός δεδομένων: |
1000Base-T |
PoE: |
Μη |
Διάλεξη LED: |
Με |
ΕΜΙ Πλακέτες: |
χωρίς |
Τύπος τοποθέτησης: |
Tht |
Τύπος συγκόλλησης: |
Κύμα |
Εύρος θερμοκρασίας λειτουργίας: |
0°C έως +70°C |
Μέρος Αρ.: |
LPJD0713BENL |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Επάνω |
Ρυθμός δεδομένων: |
1000Base-T |
PoE: |
Μη |
Διάλεξη LED: |
Με |
ΕΜΙ Πλακέτες: |
χωρίς |
Τύπος τοποθέτησης: |
Tht |
Τύπος συγκόλλησης: |
Κύμα |
Εύρος θερμοκρασίας λειτουργίας: |
0°C έως +70°C |

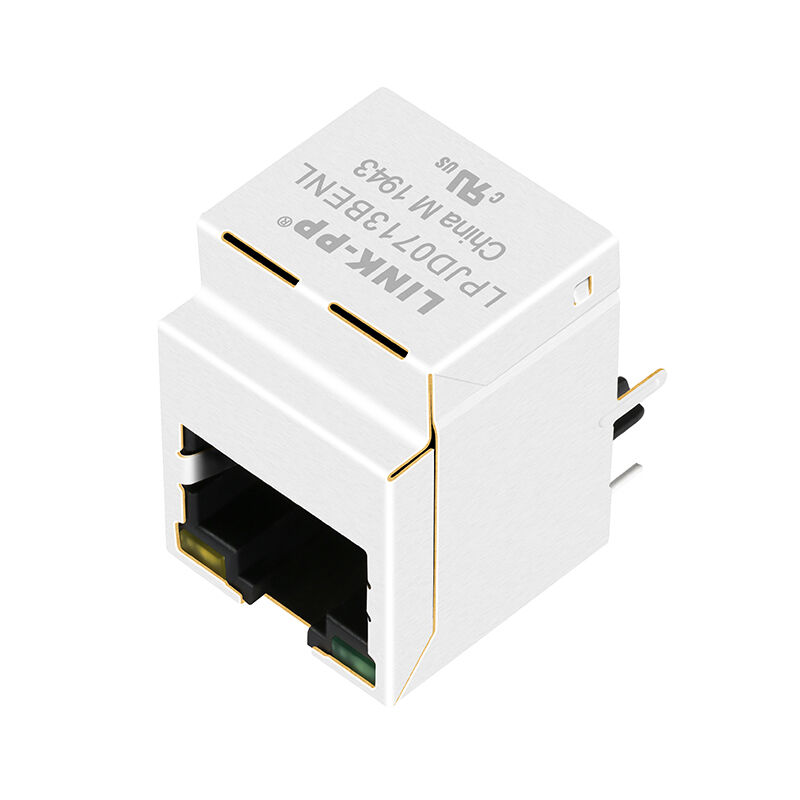

ΟLINK-PP LPJD0713BENLείναι μια βιομηχανικής ποιότητας, μονής θύρας (1x1) κάθετη (επάνω είσοδος / 180° ευθεία) Gigabit Ethernet (1000BASE-T) RJ45 Integrated Connector Module (ICM / Magjack). Σχεδιασμένο ειδικά για πλακέτες μεταφοράς περιορισμένου χώρου, διακομιστές blade, όργανα δοκιμών και βιομηχανικούς υπολογιστές DIN-rail όπου απαιτείται σύζευξη καλωδίων κορυφαίας πρόσβασης.
| Παράμετρος | Προσδιορισμός | Τεχνικό Όφελος |
|---|---|---|
| Προσανατολισμός συνδετήρα | Κατακόρυφη / Κορυφαία είσοδος (180° ευθεία) | Εξοικονομεί χώρο στην άκρη του PCB. επιτρέπει την απευθείας εισαγωγή καλωδίου στο επάνω πάνελ |
| Ταχύτητα Ethernet | 1000BASE-T (Gigabit Ethernet) | Συμμόρφωση full-duplex gigabit ανά IEEE 802.3 |
| Αναλογία στροφών | 1CT : 1CT ±5% | Συμμετρική αναλογία 1:1 συμβατή με κύρια Gigabit PHY |
| Ανοιχτό κύκλωμα αυτεπαγωγής (OCL) | 350 μΗ Ελάχ. (@ 100 kHz, 0,1 V, 8 mA DC Bias) | Αποτρέπει τον κορεσμό του πυρήνα υπό συνεχή ρεύματα ανισορροπίας συνεχούς ρεύματος |
| Διηλεκτρική απομόνωση (Hipot) | 1500 Vrms Ελάχ. (PHY από τη μια πλευρά στη γραμμή) | Μεταβατική προστασία υψηλής τάσης μεταξύ συστήματος και καλωδίου |
| Φιλτράρισμα κύριας πλευράς | Ενσωματωμένοι πυκνωτές αποσύνδεσης 4× 0,01 µF | Ενσωματωμένη διαδρομή γείωσης AC. μειώνει τον αριθμό των εξωτερικών διακριτών πυκνωτών |
| Τερματισμός από την πλευρά του καλωδίου | Ενσωματωμένο Bob Smith (4× 75 Ω + 1000 pF / 2 kV) | Μειώνει τις αντανακλάσεις του καλωδίου κοινής λειτουργίας απευθείας στην εξωτερική θωράκιση |
| Αριστερό LED | Μονόχρωμο: Πράσινο (565 nm) | Αφιερωμένος σύνδεσμος / Ένδειξη κατάστασης σύνδεσης (Pins 13+/14-) |
| Δεξί LED | Μονόχρωμο: Κίτρινο (585 nm) | Ένδειξη αποκλειστικής δραστηριότητας / μεταφοράς δεδομένων (Pins 11+/12-) |
| Μηχανικό Ύψος | 22,0 ± 0,35 mm Συνολικό Ύψος | Τυποποιημένο προφίλ για κάθετο αρθρωτό ζευγάρωμα από σανίδα σε πίνακα |
| Παράμετρος | Συνθήκη δοκιμής | Όριο προδιαγραφών |
|---|---|---|
| Αναλογία στροφών | 100 kHz, 0,1 V | 1CT : 1CT ±5% |
| Ανοιχτό κύκλωμα αυτεπαγωγής (OCL) | 100 kHz, 0,1 V, 8 mA DC Bias | 350 μΗ Ελάχ. |
| Απώλεια εισαγωγής | 1 ~ 100 MHz | -1,2 dB Μέγ. |
| Απώλεια επιστροφής (100 Ω φορτίο) | 1 ~ 30 MHz | -16,0 dB Ελάχ. |
| Απώλεια επιστροφής (100 Ω φορτίο) | 30 ~ 60 MHz | -12,0 dB Ελάχ. |
| Απώλεια επιστροφής (100 Ω φορτίο) | 60 ~ 80 MHz | -10,0 dB Ελάχ. |
| Απώλεια επιστροφής (100 Ω φορτίο) | 80 ~ 100 MHz | -8,0 dB Ελάχ. |
| Cross Talk (Κοντά στο τέλος) | 1 ~ 100 MHz | -30,0 dB Ελάχ. |
| Απόρριψη κοινής λειτουργίας (CMR) | 1 ~ 100 MHz | -30,0 dB Ελάχ. |
| Τάση απομόνωσης (Hipot) | 60 δευτερόλεπτα (PHY από πλευρά σε γραμμή) | 1500 Vrms Ελάχ. |
| Εύρος θερμοκρασίας λειτουργίας | Συνεχές περιβάλλον | 0°C έως +70°C |
Το LPJD0713BENL αντιστοιχίζει 4 πλήρη διαφορικά ζεύγη Gigabit με ενσωματωμένη μαγνητική σύζευξη, εσωτερική πρωτεύουσα αποσύνδεση και διαδρομές επιστροφής ESD/κοινής λειτουργίας γραμμής υψηλής τάσης.
PHY SIDE (ΣΥΝΔΕΣΕΙΣ PCB) ΠΛΕΥΡΑ ΓΡΑΜΜΗΣ (ΣΥΝΔΕΣΗ RJ45) TD0+ (Pin 1) ───┐ ┌─── 0,01uF ─── VCC (Pin 9)-1CT (Pin 2) 1D ───┴───────┴─── 75 Ω ─────┐ │ TD1+ (Pin 3) ──┴──────┐ │ TD1+ (Pin 3) ──┌─┐ ───┤ ) 1CT ( 1CT │ TD1- (Pin 6) ───┴───────┴─── 75 Ω ──── J1 (MX0+) / J2 (MX0-) │──── J3 (MX1+) / J6 (MX1-) TD2+ (Pin 4) ───┐ ┌─── 0,01uF ───┐ ┌───────── J4 (MX2+) / J5 (MX2-) ) 1CT ( 1CT │──── J7 (MX3+) / J8 (MX3-) TD2- (Pin 5) ───┴─────── Ω ─────┤ │ TD3+ (Pin 7) ───┐ ┌─── 0,01uF ───┘ ) 1CT ( 1CT │ 8) ───┴───────┴─── 75 Ω ─────┘ │ SHIELD ───────────┘ Καπάκι υψηλής τάσης
| Καρφίτσα # | Όνομα καρφίτσας | Κατεύθυνση | Τύπος / Λειτουργία σήματος | Επαφή ζευγαρώματος RJ45 |
| P1 | TD0+ | Είσοδος/Έξοδος | Διαφορικό ζεύγος 0 Θετικό | J1 (MX0+) |
| P2 | TD0- | Είσοδος/Έξοδος | Διαφορικό ζεύγος 0 Αρνητικό | J2 (MX0-) |
| P3 | TD1+ | Είσοδος/Έξοδος | Διαφορικό ζεύγος 1 Θετικό | J3 (MX1+) |
| P6 | TD1- | Είσοδος/Έξοδος | Διαφορικό ζεύγος 1 Αρνητικό | J6 (MX1-) |
| P4 | TD2+ | Είσοδος/Έξοδος | Διαφορικό Ζεύγος 2 Θετικό | J4 (MX2+) |
| P5 | TD2- | Είσοδος/Έξοδος | Διαφορικό ζεύγος 2 Αρνητικό | J5 (MX2-) |
| P7 | TD3+ | Είσοδος/Έξοδος | Διαφορικό Ζεύγος 3 Θετικό | J7 (MX3+) |
| P8 | TD3- | Είσοδος/Έξοδος | Διαφορικό ζεύγος 3 Αρνητικό | J8 (MX3-) |
| P9 | VCC | Ισχύς / Μεροληψία | Κύρια σύζευξη κεντρικής στρόφιγγας (4× 0,01 µF) | Παροχή εσωτερικού λεωφορείου προς PHY |
| P10 | GND | Εδαφος | Πρωτεύον έδαφος αναφοράς αποσύνδεσης | Ψηφιακό έδαφος συστήματος |
