SM13072APEL AEC-Q200 10/100 Base-T LAN Transformer Discrete LAN Magnetics

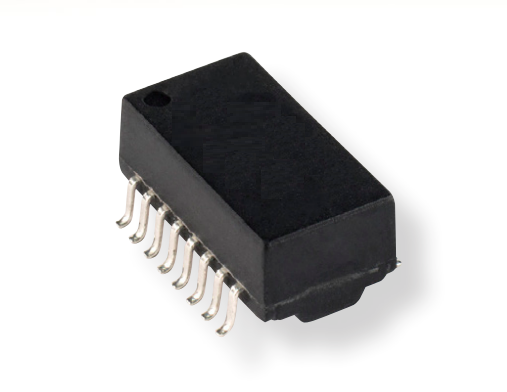

Το SM13072APEL είναι μια μονάδα μετασχηματιστή παλμών Ethernet 10/100 Base-T, υψηλής αξιοπιστίας, επιφανειακής στήριξης (16 ακίδων SOIC), σχεδιασμένη ειδικά για σκληρά περιβάλλοντα αυτοκινήτων και βιομηχανικών εφαρμογών. Κατασκευασμένο με πλήρως εγκυβωτισμένη κατασκευή, αυτοματοποιημένη περιέλιξη πηνίου και ενσωματωμένους πνίχτες κοινού τρόπου στην πλευρά του καλωδίου, παρέχει συνεχή λειτουργία έως +125 °C, ισχυρή ανοσία σε διαφορικό θόρυβο (DCMRR: -35 dB) και διπλή διηλεκτρική απομόνωση 1500 Vrms / 2250 Vdc.

Βασικές Προδιαγραφές SM13072APEL με μια ματιά

Ηλεκτρικά Χαρακτηριστικά SM13072APEL

Όλες οι παρακάτω ηλεκτρικές προδιαγραφές ορίζονται στους25°Cεκτός αν αναφέρεται διαφορετικά.

Το δημοσιευμένο φύλλο δεδομένων της Bourns παρέχει τα ίδια βασικά ηλεκτρικά χαρακτηριστικά, συμπεριλαμβανομένης της OCL 350 μH, μέγιστης επαγωγής διαρροής 0.5 μH, μέγιστης χωρητικότητας περιέλιξης 35 pF, μέγιστης απώλειας εισαγωγής -1.1 dB και απομόνωσης 1500 Vrms.

Γιατί η OCL 350 μH έχει σημασία

Ηανοιχτή επαγωγή κυκλώματος (OCL)είναι μια βασική παράμετρος επιλογής για έναν μετασχηματιστή Ethernet 10/100. Το SM13072APEL ορίζει ελάχιστο 350 μH στα 100 kHz, 0.1 V και 8 mA DC bias.

Οι μηχανικοί που συγκρίνουν εναλλακτικούς μετασχηματιστές LAN 10/100 θα πρέπει να αξιολογούν την OCL υπό τις ίδιες συνθήκες μέτρησης αντί να συγκρίνουν τιμές επαγωγής χωρίς συνθήκες δοκιμής.

Χαμηλή Επαγωγή Διαρροής για Ακεραιότητα Σήματος

Το SM13072APEL ορίζει μέγιστηεπαγωγή διαρροής 0.5 μHτόσο για τα κανάλια μετάδοσης όσο και για τα κανάλια λήψης. Η χαμηλή επαγωγή διαρροής βοηθά στη διατήρηση των επιθυμητών χαρακτηριστικών σύζευξης υψηλής συχνότητας του μετασχηματιστή.

Η καθορισμένη χωρητικότητα περιέλιξης περιορίζεται επίσης σε35 pF μέγιστο, το οποίο είναι σχετικό κατά την αξιολόγηση της συμπεριφοράς σήματος υψηλής συχνότητας και της συμβατότητας του μετασχηματιστή.

Φύλλο Δεδομένων Μαγνητικών SM13072APEL LAN

Ηλεκτρικό Σχηματικό & Διαμόρφωση Ακίδων

Το SM13072APEL ενσωματώνει δύο συμμετρικά κανάλια 1:1 (Μετάδοση TX και Λήψη RX). Οι πνίχτες κοινού τρόπου (CMC) τοποθετούνται στηνπλευρά του καλωδίου(Ακίδες 14/16 και 9/11) για την εξασθένηση του ηλεκτρομαγνητικού θορύβου κοινού τρόπου πριν εισέλθει στο σύστημα γείωσης της πλακέτας PCB.

ΚΑΝΑΛΙ ΜΕΤΑΔΟΣΗΣ (TX) ΚΑΝΑΛΙ ΛΗΨΗΣ (RX)
 Πλευρά PHY Πλευρά Καλωδίου Πλευρά PHY Πλευρά Καλωδίου
 Ακίδα 1 (TD+) ───┬───> ┌─── Ακίδα 16 (TX+) ├─── Ακίδα 6 (RD+) ───┬───> ┌─── Ακίδα 11 (RX+)
 ) └─┬─ ( ) └─┬─ (
 Ακίδα 2 (CT) ───┴─── 1:1 ┌─── Ακίδα 15 (CT) Ακίδα 7 (CT) ───┴─── 1:1 ┌─── Ακίδα 10 (CT)
 ) └─┬─ ( [Κοινός Τρόπος ) └─┬─ ( [Κοινός Τρόπος
 Ακίδα 3 (TD-) ───┬───> └──── Πνίχτης] Ακίδα 8 (RD-) ───┬───> └──── Πνίχτης]
 Ακίδα 14 (TX-) Ακίδα 9 (RX-)

 *Σημείωση: Οι ακίδες 4, 5, 12, 13 είναι Χωρίς Σύνδεση (NC).

Πίνακας Ανάθεσης Ακίδων

Γιατί οι Διακριτοί Μαγνητικοί Μετασχηματιστές Υπερτερούν των Ολοκληρωμένων Magjacks σε Εφαρμογές Αυτοκινήτων;

Ενώ οι ολοκληρωμένοι υποδοχείς RJ45 Magjacks είναι δημοφιλείς στον εξοπλισμό γραφείου καταναλωτών, οιδιακριτοί μαγνητικοί μετασχηματιστές SM13072APEL αποτελούν την προτιμώμενη αρχιτεκτονική για πλατφόρμες αυτοκινήτων και σκληρών βιομηχανικών εφαρμογώνλόγω τριών βασικών παραγόντων:

Ακραία Θερμική Ικανότητα (-40 °C έως +125 °C):
Οι εμπορικοί Magjacks περιέχουν εσωτερικά πλαστικά περιβλήματα, ένθετα LED και μη εγκυβωτισμένα πηνία με ονομαστική τιμή μόνο έως +70 °C ή +85 °C. Το SM13072APEL χρησιμοποιεί εξειδικευμένη εποξική ρητίνη εγκυβωτισμού ποιότητας αυτοκινήτων και πυρήνες φερρίτη υψηλής θερμοκρασίας Curie, εξασφαλίζοντας σταθερή επαγωγή ακόμη και σε χώρους κινητήρων υψηλής θερμότητας.

Αυτοματοποιημένη Περιέλιξη Υψηλής Πυκνότητας:
Η αυτοματοποιημένη περιέλιξη αυξάνει τις περιελίξεις ζεύγους καλωδίων ανά μονάδα μήκους. Αυτός ο ακριβής έλεγχος περιέλιξης εγγυάται την ακρίβεια της αναλογίας σπειρών (±2%) και μειώνει την επαγωγή διαρροής σε κορυφαία στην αγορά ≤0.5 μH, εξασφαλίζοντας απότομες μεταβάσεις ακμών παλμών και ελάχιστο jitter. Ευέλικτη Διάταξη για Καταστολή ESD & Υπερτάσεων:Οι διακριτοί μετασχηματιστές επιτρέπουν στους μηχανικούς να τοποθετούν διόδους προστασίας ESD υψηλής ενέργειας (όπως συστοιχίες TVS χαμηλής χωρητικότητας) απευθείας μεταξύ της εξωτερικής υποδοχής RJ45 και του μετασχηματιστή, απομονώνοντας τα ρεύματα σύσφιξης μακριά από το PHY.Μηχανικές Διαστάσεις, Πρότυπο Συγκόλλησης & Πληροφορίες Διαδικασίας

Διαστάσεις Περιβλήματος (16 ακίδων SOIC)
Μήκος Σώματος:

12.80 ± 0.25 mm (0.504 ± 0.010 in)

Πλάτος Σώματος:

• 6.90 ± 0.25 mm (0.272 ± 0.010 in)Συνολικό Πλάτος (Ακίδα προς Ακίδα):
• 9.50 ± 0.25 mm (0.374 ± 0.010 in)Ύψος Περιβλήματος:
• 5.65 ± 0.25 mm (0.222 ± 0.010 in)Βήμα Ακίδων:
• 1.27 ± 0.05 mm (0.050 ± 0.002 in)Πλάτος Ακίδας:
• 0.46 ± 0.05 mm (0.018 ± 0.002 in)Κέντρο Απόστασης Σειράς προς Σειρά:
• 8.89 ± 0.25 mm (0.350 ± 0.010 in)Προτεινόμενο Πρότυπο Προσγείωσης PCB
• Πλάτος Πέλματος: 0.76 mm (0.030 in)

Βήμα Πέλματος:

• 1.27 mm (0.050 in)Απόσταση Σειράς Πέλματος:
• 7.10 mm (0.280 in) εσωτερική απόσταση έως 10.50 mm (0.413 in) εξωτερική απόστασηΠροτεινόμενο Μήκος Πέλματος:
• 1.70 mmΣημείωση Σχεδιασμού Πέλματος PCB
• Θα πρέπει να ακολουθηθεί το προτεινόμενο πρότυπο προσγείωσης PCB κατά το σχεδιασμό ή την αναθεώρηση του πέλματος SM13072APEL. Συγκεκριμένα, οι μηχανικοί θα πρέπει να επαληθεύσουν το βήμα ακίδων 1.27 mm, την απόσταση κέντρου σειράς προς σειρά 8.89 mm και το προτεινόμενο πλάτος πέλματος 0.76 mm πριν από την έκδοση της PCB. Η προτεινόμενη διάταξη του κατασκευαστή ορίζει διαστάσεις πέλματος σειράς 7.10 mm και 10.50 mm για τις εσωτερικές και εξωτερικές αποστάσεις, αντίστοιχα.Προδιαγραφές Ταινίας & Τροχού

Πλάτος Ταινίας Φορέα:

24.00 ± 0.30 mm (0.945 ± 0.012 in)

Βήμα Θήκης Πολλαπλασιαστή:

• 16.00 mm (0.630 in)Διάμετρος Τροχού:
• 330.0 ± 2.0 mm (13.0 in)Συνολικό Πάχος Τροχού:
• 30.5 mm (1.201 in) Μέγ.Τυπική Ποσότητα Συσκευασίας (SPQ):
• 600 τεμ./τροχόςΣυχνές Ερωτήσεις
• Ε1: Είναι το SM13072APEL πιστοποιημένο για εφαρμογές αυτοκινήτων;Απάντηση: Ναι. Το SM13072APEL είναι πιστοποιημένο AEC-Q200 και έχει ονομαστική τιμή για εκτεταμένο εύρος θερμοκρασίας λειτουργίας από -40 °C έως +125 °C. Η εγκυβωτισμένη κατασκευή SMD 16 ακίδων το καθιστά κατάλληλο για υποσυστήματα Ethernet αυτοκινήτων, διαγνωστικά εν πλω (OBD), συστήματα ψυχαγωγίας, συστήματα διαχείρισης μπαταριών (BMS) και βιομηχανικά δίκτυα σκληρών συνθηκών.
