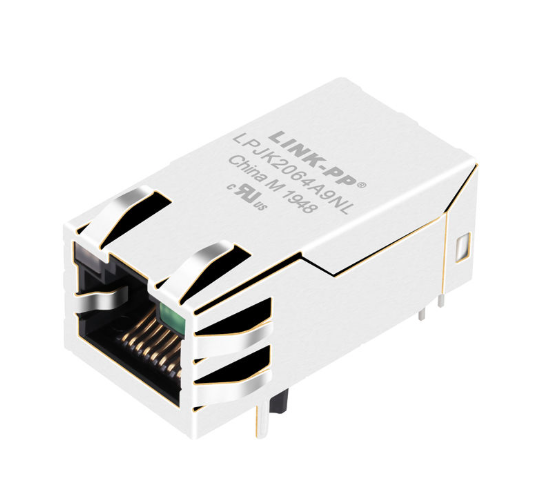

Υποδοχή LPJK2064A9NL 1000BASE-T RJ45 με υποστήριξη LED και PoE

ΟLINK-PP LPJK2064A9NLείναι μια ενσωματωμένη μονάδα σύνδεσης RJ45 (ICM / Magjack), μονής θύρας (1x1) Gigabit (1000BASE-T) βιομηχανικής ποιότητας, σχεδιασμένη για εφαρμογές δικτύωσης υψηλής πυκνότητας που απαιτούν τροφοδοσία μέσω Ethernet (PoE). Διαθέτοντας ενσωματωμένους μετασχηματιστές απομόνωσης 1CT:1CT, φιλτράρισμα κοινής λειτουργίας, τερματισμό Bob Smith 75Ω, ελατήρια EMI πολλαπλών επαφών και διπλά ενσωματωμένα LED, παρέχει ισχυρή ακεραιότητα σήματος και απομόνωση 1500 Vrms σε συμπαγές αποτύπωμα.

• 🔘[ Κατεβάστε το επίσημο φύλλο δεδομένων (LPJK2064A9NL.pdf) ]
• 🔘[ Ζητήστε μια άμεση προσφορά (RFQ) ]
• 🔘[ Παραγγελία Δωρεάν Δείγματα Μηχανικής (Αποστολή σε 24-48 ώρες) ]
• 🔘[ Λήψη συμβόλων CAD & μοντέλων 3D STEP ]

Βασικό Τεχνικό Στιγμιότυπο

Ηλεκτρολογικές Προδιαγραφές

Οι ακόλουθες ηλεκτρικές προδιαγραφές παρέχονται για το LPJK2064A9NL στο25°C.

Αυτές οι προδιαγραφές είναι ιδιαιτέρως σχετικές όταν πληρούν τις προϋποθέσεις η υποδοχή για σχεδιασμό Gigabit Ethernet PCB, επειδή παρέχουν τα κριτήρια ηλεκτρικής απόδοσης που απαιτούνται για την αξιολόγηση της ενσωματωμένης μαγνητικής διεπαφής αντί να αντιμετωπίζεται το εξάρτημα ως μηχανική υποδοχή RJ45 μόνο.

Φύλλο δεδομένων σύνδεσης 1000BASE-T RJ45 - Μηχανική διάταξη και διάταξη PCB:

Βασικά χαρακτηριστικά του συνδετήρα LPJK2064A9NL PoE RJ45:

Το LPJK2064A9NL είναι ένας σύνδεσμος 1×1 1000BASE-T RJ45 με ενσωματωμένα μαγνητικά, ελατήριο EMI, ενδείξεις LED και υποστήριξη PoE για εφαρμογές Ethernet.

• 1000BASE-T Gigabit Ethernetδιεπαφή
• Ενσωματωμένα μαγνητικά Ethernet
• 1×1 μονής θύρας RJ45διαμόρφωση
• Δάχτυλο ελατηρίου EMIγια θωράκιση
• Ενσωματωμένες ενδείξεις LED
• Αριστεράπράσινο/κίτρινο δίχρωμο LED
• Δικαίωμαπράσινο LED
• Σχεδιασμένο γιαΕφαρμογές PoE
• 350 μH ελάχιστο OCL
• 1500 Vrms απομόνωσημεταξύ της πλευράς PHY και της πλευράς της γραμμής
• Θερμοκρασία λειτουργίας 0°C έως +70°C
• Ορθή γωνίατοποθέτηση μέσω οπής
• PBT + 30% περίβλημα από ίνες γυαλιού
• UL94-V0υλικό στέγασης
• Χάλκινες επαφές φωσφόρου C5210R-EH
• Επιχρυσωμένη περιοχή επαφής,≥6 λεπτά
• SUS 304-1/2H ασπίδα από ανοξείδωτο χάλυβα με δάχτυλο ελατηρίου EMI
• Συμβατό με RoHS
• Πιστοποίηση UL,Αριθμός αρχείου E484635
• Σχεδιασμένο σύμφωνα μεIEEE 802.3απαιτήσεις

Εσωτερική Σχηματική & Ανάθεση καρφίτσας

Το LPJK2064A9NL διαθέτει μια προσαρμοσμένη διαφορική διεπαφή 4 καναλιών για πλήρη λειτουργία πλήρους αμφίδρομης λειτουργίας 1000BASE-T, ενσωματωμένο παθητικό τερματισμό Bob Smith και αποκλειστικές διαδρομές κεντρικού πατήματος Power over Ethernet.

Χαρακτηριστικά Σχηματικής Αρχιτεκτονικής

Πλαϊνές συνδέσεις PHY (Pins 1–12):

• Κανάλι 1: MD1+ (Pin 11), MDCT1 (Pin 12), MD1- (Pin 10)
• Κανάλι 2: MD2+ (Pin 4), MDCT2 (Pin 6), MD2- (Pin 5)
• Κανάλι 3: MD3+ (Pin 3), MDCT3 (Pin 1), MD3- (Pin 2)
• Κανάλι 4: MD4+ (Pin 8), MDCT4 (Pin 7), MD4- (Pin 9)

PoE DC Injection Pins (Pins 13–16):VC+ (Pin 13, Pin 15) και VC− (Pin 14, Pin 16) διοχετεύει την ισχύ απευθείας μέσω των κεντρικών κρουνών των μετασχηματιστών στην πλευρά του καλωδίου, με ονομαστική τιμή συνεχούς ισορροπημένου ρεύματος 350 mA.

Ενσωματωμένη προστασία κοινής λειτουργίας και μεταβατικής λειτουργίας:

• Τερματισμός από την πλευρά του καλωδίου: Ενσωματωμένος4×75 Ωαντιστάσεις απομόνωσης σε σειρά με4×22 nFπυκνωτές.
• Αποσύνδεση υψηλής τάσης: Υψηλή τάση 1000 pF/2 kV1000 pF/2 kVΟ πυκνωτής διακλαδίζεται απευθείας στην εξωτερική μεταλλική γείωση της θωράκισης (SHIELD).

Υποστήριξη εφαρμογών PoE

Το LPJK2064A9NL έχει σχεδιαστείγια εφαρμογές PoEκαι καθορίζει ένα μέγιστο συνεχές ισορροπημένο ρεύμα γραμμής συνεχούς ρεύματος:350 mA στα 57 VDC

Η καθορισμένη ικανότητα ρεύματος από την πλευρά της γραμμής θα πρέπει να λαμβάνεται υπόψη κατά τον προσδιορισμό του βύσματος για την προβλεπόμενη αρχιτεκτονική PoE.

Το προϊόν παρέχει επίσηςΑπομόνωση 1500 Vrms μεταξύ της πλευράς PHY και της πλευράς γραμμής, ένα σημαντικό ηλεκτρικό χαρακτηριστικό για απομονωμένες διεπαφές Ethernet.

Για μια πλήρη υλοποίηση PoE, οι σχεδιαστές συστημάτων θα πρέπει να αξιολογήσουν τη μαγνητική διεπαφή RJ45 μαζί με το κύκλωμα PoE PSE/PD, το PHY, τα στοιχεία προστασίας, τη διάταξη PCB, τις θερμικές συνθήκες και τις ισχύουσες απαιτήσεις IEEE 802.3.

Σπουδαίος:Η προδιαγραφή 350 mA / 57 VDC δεν θα πρέπει από μόνη της να ερμηνεύεται ως εγγυημένη βαθμολογία ισχύος PoE. Το εφαρμοστέο επίπεδο ισχύος PoE πρέπει να προσδιορίζεται από την πλήρη προδιαγραφή προϊόντος και την εφαρμογή του συστήματος.

Εφαρμογές RJ45 Connector WITH LED

• SOHO & Ευρυζωνική Δικτύωση: Μόντεμ ADSL/VDSL, Wi-Fi 6/7 Access Points, GPON ONU.
• Ενσωματωμένο & Υπολογιστικό: LAN-on-Motherboard (LOM), Industrial PC (IPC), Single Board Computers (SBC).
• Enterprise Switching & Routing: 16/24/48-Διακόπτες δικτύου με διαχείριση θύρας, διανομείς βασικού δικτύου, δρομολογητές.
• PoE Powered Devices (PD) & PSE: Κάμερες παρακολούθησης IP, τερματικά VoIP, πύλες IoT, ελεγκτές έξυπνου φωτισμού.

Λίστα ελέγχου διάταξης μηχανικού υλικού & EMC

1, Chassis Ground vs. Digital Ground:
Μην συνδέετε απευθείας τη γείωση του ψηφιακού κυκλώματος (DGND) στις εξωτερικές μεταλλικές ακίδες θωράκισης του βύσματος. Το LPJK2064A9NL περιέχει έναν εσωτερικό πυκνωτή 1000 pF/2 kV που συνδέει με ασφάλεια τον θόρυβο υψηλής συχνότητας από την κεντρική βρύση με την ασπίδα του πλαισίου διατηρώντας παράλληλα την απομόνωση DC χαμηλής συχνότητας.

2. Διαφορική δρομολόγηση ζεύγους:
Βεβαιωθείτε ότι και τα τέσσερα ζεύγη (MD1±to MD4±) δρομολογούνται ως ζεύγη ελεγχόμενης σύνθετης αντίστασης 100 Ω. Διατηρήστε το ταίριασμα του μήκους εντός του ζεύγους εντός ±5 mils και ελαχιστοποιήστε τις μεταβάσεις των στιβάδων μέσω των αγωγών.

3. Τρέχοντα ίχνη PoE:
Τα ίχνη που εκτείνονται από τις ακίδες 13, 14, 15 και 16 έως τον ενσωματωμένο ελεγκτή PoE ή τη γέφυρα PD πρέπει να έχουν επαρκές μέγεθος ίχνους (τουλάχιστον 25–30 mils για 1 ουγκιά χαλκού) για να χειρίζονται το συνεχές ρεύμα 350 mA DC χωρίς θερμική ανύψωση.

4. Γείωση πίνακα:
Βεβαιωθείτε ότι τα περιμετρικά δάκτυλα του ελατηρίου EMI διατηρούν σταθερή επαφή ελατηρίου 360 μοιρών με το γυμνό μεταλλικό πλαίσιο του μπροστινού πλαισίου για να αποτρέψετε τη διαρροή RF στη βασική συχνότητα Ethernet 125 MHz.

 Συχνές Ερωτήσεις

Ε1: Ποια είναι η κύρια διαφορά μεταξύ των υποδοχών LPJK2064A9NL και των υποδοχών Gigabit RJ45 που δεν είναι PoE;

Απάντηση: Το LPJK2064A9NL ενσωματώνει απομονωμένες γραμμές εξόδου DC κεντρικής βρύσης (Pins 13 έως 16) ικανές να μεταφέρουν έως και 350 mA συνεχές ρεύμα στα 57 VDC. Τα τυπικά μη PoE Magjacks συνδέουν αυτές τις κεντρικές βρύσες εσωτερικά μόνο με αντιστάσεις τερματισμού Bob Smith, οι οποίες δεν μπορούν να μεταφέρουν συνεχές ρεύμα και θα καούν εάν υποβληθούν σε τάσεις PoE.

Ε2: Πώς ελέγχετε το δίχρωμο LED στον ακροδέκτη 19 και τον ακροδέκτη 20;

Απάντηση: Οι ακίδες 19 και 20 συνδέονται σε ένα αντιπαράλληλο ζεύγος διπλών διόδων. Για να ανάψει το πράσινο, οδηγήστε τον ακροδέκτη 20 HIGH (1,8 V~2,6 V1,8 V~2,6 V) και καρφίτσα 19 LOW. Για να ανάψει το Κίτρινο, αντιστρέψτε τις καταστάσεις της μονάδας οδηγώντας τον ακροδέκτη 19 HIGH και τον pin 20 LOW. Όταν και οι δύο γραμμές GPIO διατηρούνται στην ίδια λογική κατάσταση, το LED παραμένει σβηστό.

Ε3: Μπορεί το LPJK2064A9NL να χρησιμοποιηθεί και με PHY Ethernet με Λειτουργία τάσης και με Λειτουργία ρεύματος;

Απάντηση: Ναι. Το LPJK2064A9NL χρησιμοποιεί συμμετρικούς λόγους στροφών 1CT:1CT και στους τέσσερις μετασχηματιστές καναλιών. Συνδέεται άψογα με PHY λειτουργίας τάσης (όπου οι κεντρικές βρύσες καταλήγουν στη γείωση μέσω πυκνωτών αποσύνδεσης) και PHY λειτουργίας ρεύματος (όπου οι κεντρικές βρύσες συνδέονται με την τάση τροφοδοσίας PHY, π.χ. +3,3 V ή +2,5 V).

Ε4: Το LPJK2064A9NL υποστηρίζει PoE+ (IEEE 802.3at) ή PoE++ (IEEE 802.3bt);

Απάντηση: Όχι. Το LPJK2064A9NL έχει βαθμολογηθεί για μέγιστο ισορροπημένο ρεύμα γραμμής 350 mA συνεχές στα 57 VDC, το οποίο ευθυγραμμίζεται με το IEEE 802.3af (PoE Type 1, έως 15,4 W). Για εφαρμογές PoE+ (600 mA, 30 W) ή PoE++ υψηλότερης ισχύος, επικοινωνήστε με το LINK-PP για την αναβαθμισμένη μαγνητική σειρά 600 mA/1000 mA.
