LPJE160HENL Tab-Down RJ45 Modular Jack με πράσινα/κίτρινα LED, βιομηχανικής ποιότητας

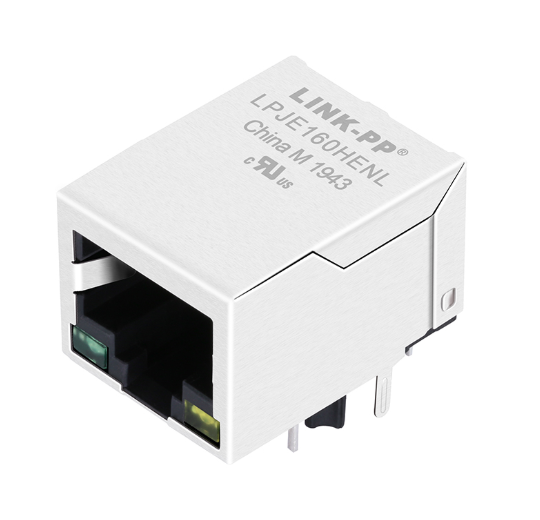

Η LINK-PP LPJE160HENL είναι μια ανθεκτική, μονόπορτα (1x1) 8P8C προστατευόμενη RJ45 αρθρωτή πρίζα χωρίς ενσωματωμένο μαγνητικό (Non-MagJack / άμεση διέλευση).Σχεδιασμένο σε προσανατολισμό Tab-Down (Lock-Down) εξοικονόμησης χώρου με ενσωματωμένους δείκτες κατάστασης με πράσινο και κίτρινο LED, παρέχει ένα συμπαγές προφίλ βάθους μόλις 21,30 mm, πάνω από 30% μικρότερο από τους τυπικούς συνδέσμους MagJack.

Λειτουργεί αξιόπιστα σε ένα εκτεταμένο εύρος βιομηχανικών θερμοκρασιών από -40 °C έως +85 °C, το LPJE160HENL διαθέτει 1000V διαηλεκτρική τάση αντιστάθμισης εναλλασσόμενου ρεύματος, ανθεκτική 50 μιντ. χρυσή επικάλυψη επαφής,και θερμοπλαστική θήκη με ανθεκτική φλόγα UL 94V-0 (UL Certified)Είναι η κορυφαία επιλογή διασύνδεσης για σχέδια υλικού που απαιτούν εξωτερικές χωριστές τοπολογίες μετασχηματιστών, ιατρική/βιομηχανική απομόνωση υψηλής τάσης,ή μη-Ethernet διασύνδεσης σειριακών λεωφορείων, συμπεριλαμβανομένων των RS-485, RS-232, CAN λεωφορείο, DMX-512, και Modbus.

[Στην Εταιρεία Μηχανικών]

• ∆ιαβάστε το επίσημο σχέδιο μηχανικής LP09102425 (LPJE160HENL.pdf(') ]
• [Κατεβάστε το μοντέλο 3D STEP και τα αποτυπώματα ECAD (Altium / KiCad / OrCAD) ]
• 🎁 [Ζητήστε δωρεάν δείγματα αξιολόγησης μηχανικής]
• [Ζητήστε προσφορά τιμής απευθείας από τον κατασκευαστή (Επικεφαλής(') ]

Τεχνικές προδιαγραφές και παραμετρικά δεδομένα

1Γενικές και μηχανικές προδιαγραφές

2. Ηλεκτρικές προδιαγραφές (@ 25°C)

3Ενσωματωμένες οπτικές και ηλεκτρικές προδιαγραφές LED

Για την αποφυγή σφαλμάτων διάταξης αντίστροφης πολικότητας, τα εσωτερικά κυκλώματα LED και οι οπτικές παραμέτροι ορίζονται κατωτέρω:

Αριστερό LED (ΓΡΙΝΟ) Δικαίο LED (ΚΑΙΛΟ)
Πίνακα PIN 9 (+) Πίνακα PIN 11 (+)
∙∙∙ ∙∙
│ │ │
∆ιεθνής Οργανισμός Ασφαλείας
Επενδύσεις σε χρηματοπιστωτικά ιδρύματα

4Περιβαλλοντικό προφίλ και προφίλ συγκόλλησης

• Περιοχή θερμοκρασίας λειτουργίας: -40 °C έως +85 °C (αληθινή βιομηχανική επεκταμένη ποιότητα)
• Περιοχή θερμοκρασίας αποθήκευσης: -40°C έως +85°C
• Θερμικό όριο συγκόλλησης κυμάτων/επιστροφής ροής: θερμοκρασία κορυφής 250 °C για 5 δευτερόλεπτα το πολύ

Πίνακας δεδομένων LPJE160HENL RJ45 Modular Jack - Μηχανική

Γιατί να Επιλέξετε ένα Μη Μαγνητικό RJ45;

Ενώ τα MagJacks κυριαρχούν στα τυπικά δίκτυα υπολογιστών, το μη μαγνητικό LPJE160HENL λύνει κρίσιμες αρχιτεκτονικές προκλήσεις σε βιομηχανικές και μη εφαρμογές Ethernet:

1. Μη Ethernet σειριακά πρωτόκολλα (RS-485 / CAN / DMX-512) Ενσωματωμένοι μετασχηματιστές μπλοκάρουν DC / χαμηλές συχνότητες.
2. 2 Ιατρική / διακριτική μαγνητική υψηλής απομόνωσης Επιτρέπει στους σχεδιαστές πινάκων να συνδυάζονται με εξειδικευμένους μετασχηματιστές διακριτικής απομόνωσης 4kV ~ 6kV στο PCB.
3. Συμπίεση 21,30 mm βάθος (Χώρος περιορισμένος περιβλήματα) Περισσότερα από 10 mm μικρότερα από τυπικά MagJacks (> 32 mm βάθος), μειώνοντας δραστικά το μπροστινό πάνελ στο πίσω πλάνο.

Μηχανικές διαστάσεις και συνιστώμενη διάταξη PCB

Συνιστώμενες διαστάσεις διάταξης PCB (έκταση από την κορυφή)

15,80 mm [Δύση]
∆εύτερη ανακοίνωση
│ [Πρόσωπη κοιλότητα ζευγαρώσεως] │
│ │
│ (2-Ø3.25) Διάταξη │ Διαχωρισμός: 12,93 mm
│ (2-Ø1.70) Ετικέτες ασπίδας │ Διαχωρισμός: 15,50 mm
│ │
│ Πιν 9-12 (LED) │ Στρίψιμο: 2,54 mm
│ Πιν 1-8 (Σύνδεσμοι σήματος) │ Στροφή: 1,27 mm εκτόπισμα / 2,54 mm σειρά
∆εύτερη ανακοίνωση
21,30 mm [Βάθος]

• Συνολικές εξωτερικές διαστάσεις: 15,80 mm (ευρύτητα) × 13,70 mm (ύψος πάνω από το PCB) × 21,30 mm (βαρύτητα).
• Διάμετρος κοπής εντοπισμού: 2 × Ø3,25 mm τρύπες με απόσταση 12,93 mm από το κέντρο προς το κέντρο για μηχανική σταθεροποίηση κατά της στροφής.
• Διαχωρισμός από το έδαφος της ασπίδας: τρύπες 2 × Ø1,70 mm διαχωρισμένες σε 15,50 mm για τη στερεή έδαφος των πάνελ.
• Διαχωρισμός επαφής σήματος: τρύπες 8 × Ø0,90 mm σε διασταυρωμένες διπλές σειρές (1,27 mm πλάτος στήλης, 2,54 mm πλάτος σειράς).

Συσκευασία, προμήθειες & Master Carton Logistics

Το LPJE160HENL παραδίδεται σε προσαρμοσμένα καλούπια ασφαλείας ηλεκτροστατικής εκφόρτισης (ESD) που έχουν σχεδιαστεί για αυτοματοποιημένη εισαγωγή και τυποποιημένες γραμμές συναρμολόγησης:

• Αρχική συσκευασία (Τράβηγμα): 50 κομμάτια ανά τυποποιημένο δίσκο.
• Διαμόρφωση της στοίβας: 20 δίσκοι ανά κατακόρυφη στοίβα (1.000 κομμάτια).
• Συσκευασία Master Carton: 2 στοίβες = 40 δίσκοι = 2.000 κομμάτια ανά master carton.
• Διάμετροι του κυριότερου κουτιού: 525 mm × 300 mm × 235 mm.
• Κανονικός χρόνος προετοιμασίας: 2-4 εβδομάδες (διατηρείται αποθεματικό αποθεματικού για τις δυναμικές προβλέψεις OEM).
• Έγγραφα αποστολής: Πιστοποιητικό συμμόρφωσης (CoC), δήλωση συμμόρφωσης RoHS, κατάλογος συσκευασίας και πλήρης ανίχνευση παρτίδας.

Συχνές Ερωτήσεις

Ε: Ποια είναι η λειτουργική διαφορά μεταξύ LPJE160HENL και RJ45 MagJack;

Α: Το LPJE160HENL δεν περιέχει εσωτερικούς μαγνητικούς μετασχηματιστές ή πηνίες πνιγμού.Εάν σχεδιάζετε μια τυπική 10/100/1000BASE-T θύρα Ethernet με αυτό το μέροςΑντίθετα, αν σχεδιάζετε RS-485, CAN bus ή ιδιόκτητα συστήματα συνεχούς ρεύματος μέσω RJ45,ο μη μαγνητικός σχεδιασμός είναι υποχρεωτικός για την αποφυγή επαγωγικής συντόμευσης των σημάτων συνεχούς ρεύματος.

Ε2: Ποια είναι η ακριβής πολικότητα της καρφίτσας για τα ενσωματωμένα LED;

Α: Σύμφωνα με το τεχνικό σχέδιο:

• Αριστερό LED (πράσινο): Πιν 9 είναι Άνοδος (+), Πιν 10 είναι Καθοδική (-).
• Δικαίωμα LED (Κίτρινο): Πιν 11 είναι Άνοδος (+), Πιν 12 είναι Καθοδική (-).

Ε3: Ποια είναι η μηχανική σημασία του προσανατολισμού "Tab-Down";

Α: "Tab-Down" (ή Latch-Down) σημαίνει ότι η κλειδαριά απελευθέρωσης της πρίζας του καλωδίου RJ45 είναι στραμμένη προς τα κάτω προς την επιφάνεια του PCB.Παιδικές επιφάνειες, ή πλακέτες οθόνης που τοποθετούνται κοντά πάνω από την πύλη RJ45.

Ε4: Είναι το LPJE160HENL κατάλληλο για σκληρά βιομηχανικά περιβάλλοντα;

Α: Ναι. Σε αντίθεση με τις τυπικές εμπορικές αρθρωτές μπουκάλες που έχουν χαρακτηριστεί μόνο για θερμοκρασίες από 0 °C έως +70 °C, η LPJE160HENL είναι πλήρως χαρακτηρισμένη για θερμοκρασίες λειτουργίας από -40 °C έως +85 °C,έχει υψηλή αντοχή σε επαφή 750 κύκλων ζευγαρώματος, και φέρει πιστοποίηση εύφλεκτης ικανότητας UL 94V-0 (E484635).
