Μετασχηματιστής διαδρομής σήματος WA8704-ALD 1500Vrms PoE (150W, IEEE 802.3bt, Gigabit)

Για μηχανικούς υλικού που ενσωματώνουν το WA8704-ALD στις διαμορφώσεις PCB:

1. Θερμική διαχείριση:Να σημειωθεί ότι η εφαρμογή ρεύματος συνεχούς 1,5 A σε κάθε κεντρική βρύση του καλωδίου θα έχει ως αποτέλεσμα αύξηση της θερμοκρασίας κατά περίπου 15 °C (από 25 °C περιβάλλοντος).Διασφαλίστε επαρκή χύτευση χαλκού και θερμικούς διαδρόμους στο σχεδιασμό PCB σας για να εξαλείψει τη θερμότητα, ειδικά εάν λειτουργεί κοντά στο ανώτατο όριο των 85 °C.
2. Επιστροφική συγκόλληση:Οι εξαιρετικά ανθεκτικοί τερματισμοί μπορούν να αντέξουν έως και τρεις κύκλους επαναρρόφησης 40 δευτερολέπτων σε θερμοκρασία +260 °C.Τα μέρη πρέπει να επιτρέπεται να κρυώνουν πλήρως σε θερμοκρασία δωματίου μεταξύ των κύκλων για την αποφυγή εσωτερικής πίεσης..
3. Συσκευή για SMT:Η πλαστική ταινία έχει πλάτος 32,4 mm με απόσταση τσέπης 24 mm, βελτιστοποιημένη για τα υψηλής ταχύτητας αυτοματοποιημένα μηχανήματα pick-and-place.

Επισκόπηση του προϊόντος

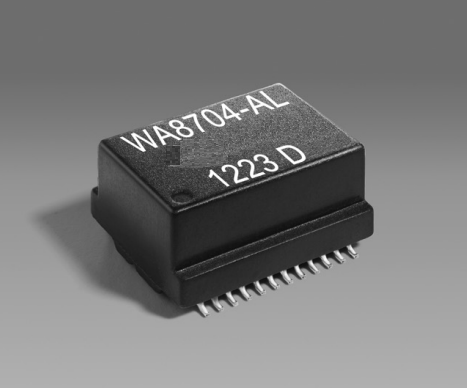

Ο WA8704-ALD είναι ένας υψηλής ποιότητας μετασχηματιστής πορείας σήματος PoE (Power over Ethernet) υψηλής απόδοσης.Πρότυπο PoE υψηλής ισχύος 3bt, αυτός ο μετασχηματιστής επιφανειακής τοποθέτησης (SMD) έχει σχεδιαστεί για εφαρμογές Gigabit Ethernet (Gbit) επόμενης γενιάς.

Δυνατό να χειριστεί μια τεράστια διαδρομή σήματος 150 W 4 ζευγάρια με 1,5 A σε κάθε κεντρική βρύση, το WA8704-ALD παρέχει πρωτοφανή παροχή ισχύος χωρίς να θέτει σε κίνδυνο την ακεραιότητα του σήματος.Υπερβαίνει σημαντικά τις απαιτήσεις απώλειας επιστροφής για Gigabit EthernetΜε βιομηχανική θερμοκρασία λειτουργίας από 40°C έως +85°C και ισχυρή απομόνωση 1500 Vrms,Αυτός ο μετασχηματιστής είναι η οριστική επιλογή για τους μηχανικούς που σχεδιάζουν υψηλής ισχύος PoE διακόπτες, προηγμένες PTZ κάμερες, μικρά κύτταρα 5G και έξυπνα δίκτυα φωτισμού PoE.

Βασικά χαρακτηριστικά

1. Διαχείριση ισχύος επόμενης γενιάς (IEEE 802.3bt)

Σχεδιασμένο για τις πιο απαιτητικές εφαρμογές PoE ++, το WA8704-ALD υποστηρίζει μια αρχιτεκτονική ισχύος 150W 4 ζευγαριών.5 Ένα ρεύμα συνεχούς ρεύματος ανά κεντρική βρύση με εξαιρετική θερμική απόδοση (που προκαλεί μόνο αύξηση θερμοκρασίας 15 °C από μια βασική τιμή περιβάλλοντος 25 °C).

2Απαλή Ακεραιότητα Σημείου Gigabit

Αυτός ο μετασχηματιστής είναι σχολαστικά τυλιγμένος σε έναν πυρήνα υψηλής ποιότητας φερρίτη για να υπερβεί τις προδιαγραφές απώλειας επιστροφής Gigabit Ethernet.ελαχιστοποιώντας το crosstalk και μεγιστοποιώντας τη διαφορά από την απόρριψη κοινής λειτουργίας.

3. Υψηλής Απεξάρτησης Απομόνωση & Κατασκευή

Η ασφάλεια και η αντοχή είναι πρωταρχικής σημασίας στο B2B υλικό.έχει βαθμολογία MSL 1 (Επίπεδο Ευαισθησίας στην υγρασία), που σημαίνει ότι έχει απεριόριστη διάρκεια ζωής στο πάτωμα (< 30 °C / 85% RH) και δεν απαιτεί ψήσιμο πριν από την επαναφυσική συγκόλληση.

Τεχνικές προδιαγραφές

1Ηλεκτρικές και επιδόσεις παραμέτρους

2Μηχανικές και υλικές προδιαγραφές

3. Περιβαλλοντικές και συγκόλληση βαθμολογίες

Πίνακας δεδομένων μετασχηματιστή PoE WA8704-ALD

Στόχοι εφαρμογών

Ο WA8704-ALD είναι ένα βασικό παθητικό συστατικό για εξοπλισμό παροχής ενέργειας (PSE) και συσκευές τροφοδοσίας (PD) που απαιτούν συμμόρφωση IEEE 802.3bt:

• Υποδομή δικτύου:Μεγάλης ισχύος PoE++ διακόπτες, midspans, και ενέσιμα.
• Τηλεπικοινωνίες:Μικρά κύτταρα 5G και εξωτερικά σημεία πρόσβασης Wi-Fi 6/6E.
• Έξυπνο κτίριο και ασφάλεια:IP κάμερες Pan-Tilt-Zoom (PTZ), έξυπνα συστήματα φωτισμού LED (φως PoE) και πάνελ ελέγχου πρόσβασης.
• Βιομηχανικό IoT:Βιομηχανικοί υπολογιστές και τηλεχειριζόμενοι κόμβοι αισθητήρων που απαιτούν μονά-καλώδιο τροφοδοσίας και υψηλής ταχύτητας δεδομένων.

Συχνές Ερωτήσεις

Ε: Ποια είναι η μέγιστη ισχύς του μετασχηματιστή WA8704-ALD;

Α: Το WA8704-ALD έχει σχεδιαστεί για να χειρίζεται μια διαδρομή σήματος 150 W 4 ζευγών, με έως και 1,5 A συνεχούς ρεύματος σε κάθε κεντρική βρύση, καθιστώντας το πλήρως κατάλληλο για εφαρμογές IEEE 802.3bt PoE ++.

Ε: Υποστηρίζει αυτός ο μετασχηματιστής ταχύτητες Gigabit Ethernet;

Απάντηση: Ναι, έχει σχεδιαστεί ειδικά για το Gigabit Ethernet (Gbit) και υπερβαίνει τις προδιαγραφές για την απώλεια επιστροφής για να εξασφαλίσει την άριστη ακεραιότητα του σήματος.

Ε: Ποια είναι η τάση απομόνωσης (Hi-pot);

Α: Ο μετασχηματιστής διαθέτει μια ισχυρή τάση απομόνωσης 1500 Vrms για ένα λεπτό (από επικάλυψη σε επικάλυψη).

Ε: Είναι το WA8704-ALD ευαίσθητο στην υγρασία κατά τη διάρκεια της συναρμολόγησης PCB;

Α: Όχι, έχει επίπεδο ευαισθησίας σε υγρασία (MSL) 1, πράγμα που σημαίνει ότι έχει απεριόριστη διάρκεια ζωής στο πάτωμα σε τυποποιημένες συνθήκες (< 30 °C / 85% RH) και δεν απαιτεί προ-ψησίματος πριν από την επανειλημμένη συγκόλληση.

Ε: Ποιες είναι οι ακριβείς διαστάσεις αυτού του εξαρτήματος;

Α: Οι μέγιστες διαστάσεις είναι 16,50 mm (μήκος) x 18,60 mm (εύρος) x 10,16 mm (ύψος).
