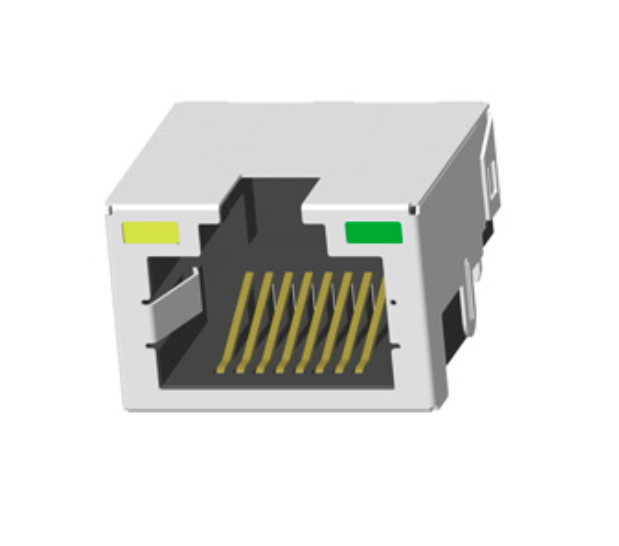

KRJ-CB4.2YGZNL RJ45 Modular Jack με θωράκιση (Tab-Up, DIP, με LED)

Ο KRJ-CB4.2YGZNL είναι ένας εξαιρετικά αξιόπιστος, μονο-θύρας (1x1) υποδοχή RJ45 Modular Jack. Σχεδιασμένος για τυπικές διεπαφές Τοπικού Δικτύου (LAN) και επικοινωνίας δεδομένων, αυτός ο σύνδεσμος διαθέτει προσανατολισμό μάνδρας Tab-Up και παραδοσιακό στυλ τοποθέτησης DIP (Through-Hole).

Κρίσιμα, αυτός είναι ένας μη-μαγνητικός σύνδεσμος RJ45 (χωρίς εσωτερικούς μετασχηματιστές), καθιστώντας τον ιδανική επιλογή για αρχιτεκτονικές υλικού όπου τα μαγνητικά του Ethernet είναι ήδη ενσωματωμένα στο τσιπ PHY ή τοποθετημένα διακριτά στην πλακέτα PCB. Περιβαλλόμενος από ένα στιβαρό μεταλλικό περίβλημα EMI και εξοπλισμένος με ενσωματωμένα κίτρινα και πράσινα LED, ο KRJ-CB4.2YGZNL προσφέρει στους σχεδιαστές PCB μια οικονομικά αποδοτική, εξοικονόμηση χώρου και εξαιρετικά προσαρμόσιμη φυσική διεπαφή για υλικό δικτύωσης.

Βασικά Χαρακτηριστικά του Υποδοχής RJ45 Modular Jack KRJ-CB4.2YGZNL

1. Εξαιρετικά Προσαρμόσιμη Ανθεκτικότητα (Επιχρύσωση)

Σε αντίθεση με τους τυπικούς έτοιμους συνδέσμους, ο KRJ-CB4.2YGZNL προσφέρει εξαιρετικά ευέλικτες επιλογές επιχρύσωσης στην περιοχή επαφής. Οι αγοραστές μπορούν να καθορίσουν πάχος χρυσού που κυμαίνεται από Gold Flash (G/F) για συσκευές ευαίσθητες στο κόστος, έως και 50μ" Χρυσό για βιομηχανικά περιβάλλοντα με υψηλούς κραδασμούς και πολλούς κύκλους σύνδεσης.

2. Εξαιρετική Θωράκιση EMI

Ο σύνδεσμος είναι πλήρως περιβεβλημένος σε μεταλλικό περίβλημα με γείωση EMI. Αυτός ο σχεδιασμός κλωβού Faraday απορροφά και γειώνει αποτελεσματικά την Ηλεκτρομαγνητική Παρεμβολή (EMI), διασφαλίζοντας καθαρή ακεραιότητα σήματος και βοηθώντας το τελικό σας προϊόν να περάσει αυστηρές πιστοποιήσεις FCC/CE EMC.

3. Αυστηρός Έλεγχος Ποιότητας

Η DGKYD διασφαλίζει μέγιστη αξιοπιστία υποβάλλοντας τον KRJ-CB4.2YGZNL σε δοκιμή ηλεκτρικής απόδοσης 200% (συμπεριλαμβανομένων αυστηρών δοκιμών ανοιχτού/βραχυκυκλώματος) πριν από την αποστολή. Συμμορφώνεται πλήρως με τα μηχανικά πρότυπα IEEE 802.3 και είναι πλήρως συμβατός με RoHS και REACH.

4. Ευέλικτες Θερμοκρασιακές Βαθμολογήσεις

Διαθέσιμος τόσο σε τυπική εμπορική θερμοκρασία (0°C ~ 85°C) όσο και σε βιομηχανικές ευρείες θερμοκρασίες (-40°C ~ 85°C) εκδόσεις, αυτή η υποδοχή RJ45 μπορεί να χρησιμοποιηθεί σε οτιδήποτε, από δρομολογητές γραφείου έως εξωτερικές πύλες IoT.

Τεχνικές Προδιαγραφές

1. Γενικές & Μηχανικές Παράμετροι

2. Υλικά & Ηλεκτρικά Χαρακτηριστικά

3. Περιβαλλοντικές Οδηγίες & Οδηγίες Συγκόλλησης

Φύλλο Δεδομένων RJ45 KRJ-CB4.2YGZNL

Στοχευμένες Εφαρμογές

Επειδή δεν διαθέτει εσωτερικά μαγνητικά, ο KRJ-CB4.2YGZNL είναι εξαιρετικά ευέλικτος και συνήθως συνδυάζεται με εξωτερικούς απομονωτικούς μετασχηματιστές ή σύγχρονα PHY με ενσωματωμένα μαγνητικά. Ιδανικές εφαρμογές περιλαμβάνουν:

• Συσκευές Δικτύωσης:Δρομολογητές καταναλωτών, μη διαχειριζόμενοι διακόπτες και κόμβοι Ethernet.
• Βιομηχανικό IoT:Μετατροπείς σειριακού σε Ethernet, πίνακες ελέγχου PLC και έξυπνοι μετρητές.
• Ηλεκτρονικές Συσκευές Καταναλωτών:Μητρικές πλακέτες Smart TV, αποκωδικοποιητές (STB) και μητρικές πλακέτες PC.
• Συστήματα Ασφαλείας:Κόμβοι NVR/DVR και σταθμοί βάσης καμερών IP.

Οδηγίες Ενσωμάτωσης Σχεδιασμού

Για σχεδιαστές PCB που ενσωματώνουν τον KRJ-CB4.2YGZNL:

1. Απαίτηση Μαγνητικών:Βεβαιωθείτε ότι το σχηματικό σας περιλαμβάνει διακριτούς απομονωτικούς μετασχηματιστές Ethernet (μαγνητικά) μεταξύ του τσιπ PHY και αυτού του συνδέσμου, καθώς δεν περιέχει εσωτερικά πηνία.
2. Άνοιγμα Πάνελ (Tab-Up):Σχεδιάστε το περίβλημα της συσκευής για να φιλοξενήσει έναν μηχανισμό ασφάλισης Tab-Up (το πλαστικό κλιπ του καλωδίου θα είναι στραμμένο προς τα πάνω).
3. Γείωση EMI:Δρομολογήστε τις γείωσης EMI του περιβλήματος απευθείας στη γείωση του πλαισίου (Γη) χρησιμοποιώντας παχιές, χαμηλής αντίστασης χάλκινες γραμμές για μεγιστοποίηση της αποτελεσματικότητας της θωράκισης.
4. Αντιστάσεις LED:Τα ενσωματωμένα κίτρινα και πράσινα LED απαιτούν κατάλληλες εξωτερικές αντιστάσεις περιορισμού ρεύματος στην πλακέτα PCB, προσαρμοσμένες στην τάση οδήγησης του συστήματός σας.

Συχνές Ερωτήσεις

Ε: Διαθέτει ο KRJ-CB4.2YGZNL εσωτερικά μαγνητικά;

Α: Όχι, αυτός είναι ένας μη-μαγνητικός σύνδεσμος RJ45. Θα χρειαστεί να χρησιμοποιήσετε διακριτούς μαγνητικούς μετασχηματιστές στην πλακέτα PCB σας για να επιτύχετε ηλεκτρική απομόνωση.

Ε: Τι σημαίνει η τοποθέτηση "DIP" για έναν σύνδεσμο RJ45;

Α: Το DIP (Dual In-line Package) σε αυτό το πλαίσιο αναφέρεται στην Τεχνολογία Through-Hole (THT). Οι ακίδες του συνδέσμου είναι σχεδιασμένες για να εισάγονται σε οπές που έχουν ανοιχτεί μέσω της πλακέτας PCB και να συγκολλώνται με κύμα στην αντίθετη πλευρά.

Ε: Είναι αυτός ο σύνδεσμος κατάλληλος για βιομηχανικά περιβάλλοντα;

Α: Ναι, μπορεί να παραγγελθεί με βιομηχανικό εύρος θερμοκρασίας λειτουργίας από -40°C έως +85°C και παχύτερη επιχρύσωση (έως 50μ") για σκληρά περιβάλλοντα.

Ε: Ποια είναι τα χρώματα των ενσωματωμένων LED;

Α: Ο σύνδεσμος διαθέτει ενσωματωμένα κίτρινα και πράσινα LED, τα οποία είναι τυπικά για την ένδειξη κατάστασης σύνδεσης δικτύου και δραστηριότητας δεδομένων.

Ε: Μπορεί αυτός ο σύνδεσμος να επεξεργαστεί με συγκόλληση reflow;

Α: Η τυπική έκδοση είναι βελτιστοποιημένη για κυματοειδή συγκόλληση. Ωστόσο, μια έκδοση πλαστικού υψηλής θερμοκρασίας συμβατή με συγκόλληση reflow είναι διαθέσιμη ως επιλογή κατόπιν αιτήματος.
