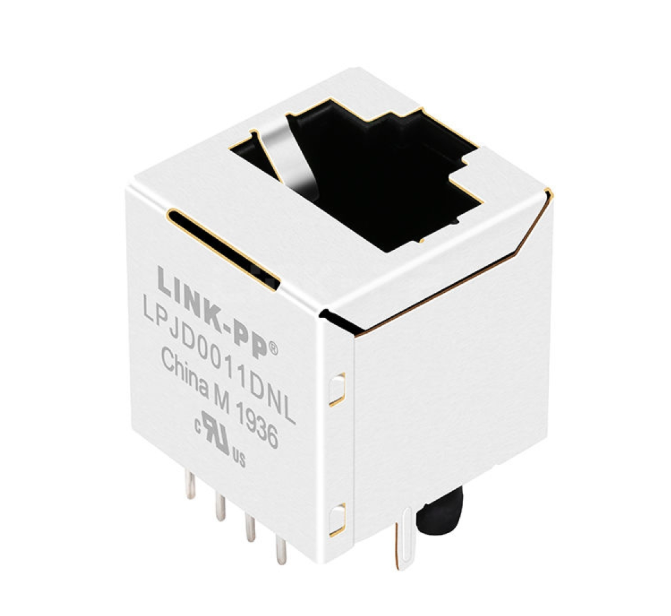

LPJD0011DNL Κάθετος σύνδεσμος RJ45 με μαγνητική είσοδο Top Entry 10/100

Το LINK-PP LPJD0011DNL είναι ένα εξαιρετικά αξιόπιστοΒιόρειος (180° από την κορυφή) RJ45 Magjackσχεδιασμένο για εφαρμογές 10/100Base-T Fast Ethernet. Με την ενσωμάτωση των μαγνητικών απομόνωσης και των "common-mode" στεγνώσεων απευθείας σε κάθετο περίβλημα,Αυτός ο σύνδεσμος ελαχιστοποιεί το αποτύπωμα PCB και βελτιστοποιεί τη δρομολόγηση καλωδίων σε στενά ή στοιβαγμένα σχέδια περιβλήματος.

Λειτουργώντας σε εύρος εμπορικής θερμοκρασίας από 0 °C έως 70 °C, το LPJD0011DNL είναι πλήρως συμβατό με τα πρότυπα IEEE 802.3.Διαθέτει ένα ισχυρό κύκλωμα τερματισμού Bob Smith για την καταστολή της EMI και είναι εντελώς χωρίς LED, καθιστώντας την μια οικονομικά αποδοτική λύση εξοικονόμησης χώρου για μονέματα SOHO, διακόπτες και εφαρμογές LAN-on-Motherboard (LOM).

Τεχνικές προδιαγραφές LPJD0011DNL Vertical RJ45 Magjack

1Γενικές και μηχανικές παραμέτρους

2Ηλεκτρικά και μαγνητικά χαρακτηριστικά (@ 25°C)

LPJD0011DNL Βόρειος συνδετήρας RJ45 - Μηχανολογικός / Σχεδιασμός

Βασικά χαρακτηριστικά του10/100Base-T Top Entry RJ45

1Οπτικοποιημένη διάσταση χώρου (180° Πάνω είσοδος)

Σε αντίθεση με τις τυπικές δεξαμενές δεξιάς γωνίας, ο κατακόρυφος προσανατολισμός 180 μοιρών επιτρέπει τη σύνδεση των καλωδίων δικτύου από την κορυφή.και πυκνές διαμορφώσεις πολλαπλών πλακών.

2Προχωρημένη καταστολή EMI (Bob Smith Termination)

Το εσωτερικό σχήμα διαθέτει ολοκληρωμένους μετασχηματιστές απομόνωσης παράλληλα με ένα ενσωματωμένο κύκλωμα τερματισμού Bob Smith.Οι αχρησιμοποίητες καρφίτσες και οι κεντρικές βρύσες τερματίζονται με αντίσταση 75Ω και μοιράζονται έναν πυκνωτή υψηλής τάσης 1000pF/2KV συνδεδεμένο με το έδαφος της ασπίδαςΑυτό μειώνει σημαντικά τις ηλεκτρομαγνητικές παρεμβολές (EMI) και αποτρέπει την αντανάκλαση του σήματος.

3. Κατασκευή υψηλής αξιοπιστίας

• 1500Vrms Απομόνωση HiPot:Προστατεύει τους πορθμικούς πομπούς PHY από κορύφους τάσης και στατική εκφόρτιση.
• Συμφωνητικό με την συγκόλληση κυμάτων:Το θερμοπλαστικό περίβλημα UL94V-0 αντέχει στις υψηλές θερμοκρασίες συγκόλλησης κυμάτων 265 °C για έως 5 δευτερόλεπτα.
• 6 μ" Χρυσή επιφάνεια:Διασφαλίζει σταθερή συνδεσιμότητα και αντοχή στη διάβρωση για τυπικά εμπορικά περιβάλλοντα.

Εφαρμογές10/100Base-T Vertical RJ45

Το LPJD0011DNL είναι σχεδιασμένο για τυποποιημένο εσωτερικό και εμπορικό υλικό δικτύωσης, συμπεριλαμβανομένων:

• Εφοδιασμός SOHO:Μόντεμ ADSL/VDSL, δρομολογητές στο σπίτι.

• Δίκτυα:Γρήγοροι κόμβοι και διακόπτες Ethernet.

• Υπολογιστές:LAN-on-Motherboard (LOM) και ενσωματωμένες πλακέτες PC.

Συχνές Ερωτήσεις

Ε: Ποιος είναι ο προσανατολισμός τοποθέτησης του LPJD0011DNL;

Α: Διαθέτει κατακόρυφο προσανατολισμό τοποθέτησης 180 μοιρών (πάνω είσοδος), πράγμα που σημαίνει ότι το καλώδιο Ethernet εισάγεται κάθετα στο PCB.

Ε: Αυτός ο σύνδεσμος RJ45 υποστηρίζει την PoE;

Απάντηση: Όχι, το LPJD0011DNL έχει σχεδιαστεί για την τυπική μετάδοση δεδομένων LAN Ethernet (Non-PoE).

Ε: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Α: Υποστηρίζει μια τυπική εμπορική περιοχή θερμοκρασίας λειτουργίας από 0 °C έως 70 °C.

Ε: Έχει ενσωματωμένα LED;

Α: Όχι, αυτό το συγκεκριμένο μοντέλο (LPJD0011DNL) έχει σχεδιαστεί χωρίς δείκτες LED για να εξοικονομήσει κόστη και να απλοποιήσει τη διαδρομή PCB.

Ε: Ποιο είναι το συνιστώμενο προφίλ συγκόλλησης;

Α: Για τη συγκόλληση κυμάτων THT, η συνιστώμενη μέγιστη θερμοκρασία της άκρης είναι 265°C για διάρκεια όχι μεγαλύτερη των 5 δευτερολέπτων.
