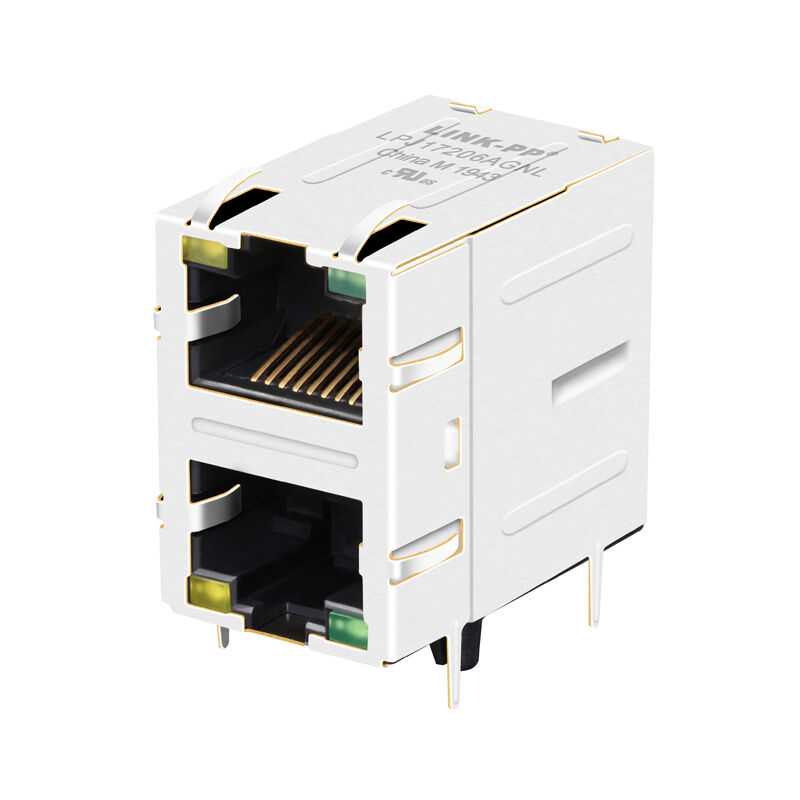

LPJ17206AGNL 2x1 Stacked RJ45 Magjack 10/100Base-T με καρτέλες EMI

LINK-PP LPJ17206AGNL Υποδοχή RJ45 στοιβαγμένης θύρας 2x1. Διαθέτει ενσωματωμένα μαγνητικά 10/100 Base-T, ελατήρια EMI, ενδείξεις LED και βιομηχανική θερμοκρασία λειτουργίας (-40℃ έως +85℃) για αξιόπιστη δικτύωση.

Βασικά χαρακτηριστικά του LPJ17206AGNL Stacked RJ45 Magjack:

Το LINK-PP LPJ17206AGNL είναι μια υποδοχή σύνδεσης RJ45 Magjack 2x1 (στοιβαγμένη) υψηλής απόδοσης σχεδιασμένη για αξιόπιστες εφαρμογές Ethernet 10/100 Base-T. Σχεδιασμένος για να μεγιστοποιεί την ακίνητη περιουσία PCB, αυτός ο σύνδεσμος διαμπερούς οπής διπλής θύρας διαθέτει ενσωματωμένα μαγνητικά, ενσωματωμένα δάκτυλα ελατηρίου EMI για ανώτερη καταστολή θορύβου και εξαιρετικά ορατές κίτρινες/πράσινες ενδείξεις LED. Σχεδιασμένο για να αντέχει σε βιομηχανικές θερμοκρασίες λειτουργίας από -40℃ έως +85℃, το LPJ17206AGNL παρέχει μια ισχυρή διεπαφή δικτύου που εξοικονομεί χώρο, ιδανική για μόντεμ, διακόπτες, διανομείς SOHO και σχέδια LAN-on-Motherboard (LOM).

• Υποστηρίζει10/100Base-T Fast Ethernet
• 2×1 στοιβαγμένο RJ45διαμόρφωση θύρας
• Ενσωματωμένα μαγνητικά Ethernet (MagJack)
• ΕνσωματωμένοΔάχτυλα με ελατήρια EMIγια βελτιωμένη απόδοση EMC
• Διπλές ενσωματωμένες ενδείξεις LED
• Τοποθέτηση μέσω οπής (THT).
• Σχεδίαση πλευρικής εισόδου με ορθή γωνία (90°).
• Το μάνδαλο υποστηρίζει και τα δύοΠάνω και Κάτωπροσανατολισμούς
• 1500Vrms τάση απομόνωσης
• Βιομηχανική θερμοκρασία λειτουργίας:-40°C έως +85°C
• Συμβατό με IEEE 802.3
• Συμβατό με RoHS
• Πιστοποίηση UL (Αρ. αρχείου E484635)

Προδιαγραφές RJ45 2x1:

Φύλλο δεδομένων σύνδεσης 2x1 RJ45:

ΗΛΕΚΤΡΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ (@ 25℃)

ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΥΛΙΚΩΝ

1. Υλικό στέγασης:Μαύρο θερμοπλαστικό PBT + 30% γυάλινες ίνες (GF), Αξιολόγηση ευφλεκτότητας UL94V-0
2. Υλικό επικοινωνίας:Phosphor Bronze C5210R-EH (πάχος 0,35mm)
3. Επιμετάλλωση επαφής:Χρυσός 6 μικροίντσες (6μ") ελάχιστο στην περιοχή επαφής
4. Υλικό καρφίτσας:Ορείχαλκος C2680R-H (πάχος 0,35 mm)
5. Υλικό ασπίδας:Ανοξείδωτο SUS 304-1/2H, πάχος 0,2mm
6. Θερμοκρασία συγκόλλησης κυμάτων:250℃ για 5 δευτερόλεπτα

Γιατί να επιλέξετε τις λύσεις LINK-PP RJ45 MagJack;

Η LINK-PP είναι επαγγελματίας κατασκευαστής που ειδικεύεται σε προϊόντα συνδεσιμότητας Ethernet, συμπεριλαμβανομένων των υποδοχών RJ45 MagJack, των μετασχηματιστών LAN και των στοιχείων δικτύωσης υψηλής ταχύτητας.

Το LPJ17206AGNL προσφέρει:

• Σχεδιασμός 2x1 που εξοικονομεί χώρο:Η στοιβαγμένη διαμόρφωση διπλής θύρας μεγιστοποιεί την πυκνότητα θύρας στο PCB.
• Προηγμένη θωράκιση EMI:Εξοπλισμένο με δάχτυλα ελατηρίου EMI στην ασπίδα για να εξασφαλίσει ανώτερη καταστολή ηλεκτρομαγνητικών παρεμβολών.
• Αξιοπιστία βιομηχανικού βαθμού:Το εκτεταμένο εύρος θερμοκρασίας λειτουργίας από -40℃ έως +85℃ εξασφαλίζει σταθερή απόδοση σε σκληρά περιβάλλοντα.
• Βελτιστοποιημένη ακεραιότητα σήματος:Τα ενσωματωμένα μαγνητικά 10/100Base-T με ελάχιστο OCL 350uH (σε πόλωση DC 8mA) αποτρέπουν την απώλεια δεδομένων και την αλληλεπίδραση.
• Παγκόσμια συμμόρφωση:Πληροί πλήρως τις προδιαγραφές IEEE 802.3, UL Certified (E484635) και RoHS (2011/65/EU).

Είτε αναπτύσσετε βιομηχανικό εξοπλισμό δικτύωσης, ενσωματωμένα συστήματα, δρομολογητές ή διακόπτες Ethernet,Υποδοχή LPJ17206AGNL 2×1 RJ45 με ενσωματωμένο μαγνητικό σύστημα 10/100 Base-Tπαρέχει μια αξιόπιστη, συμπαγή και οικονομική λύση διεπαφής δικτύου για επαγγελματικές εφαρμογές Ethernet.
