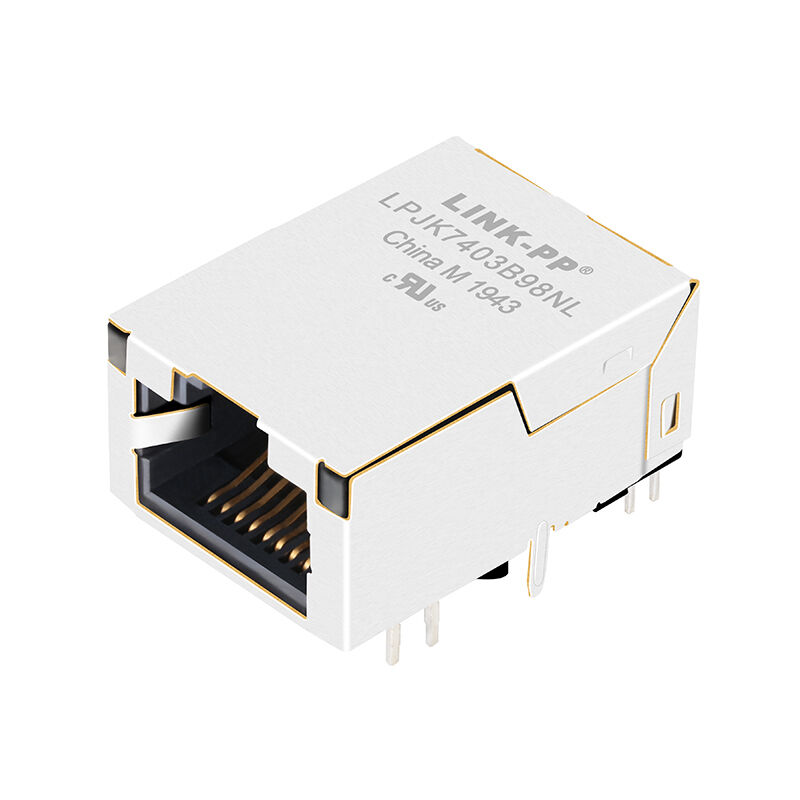

LPJK7403B98NL Σύνδεσμος RJ45 χαμηλού προφίλ με μαγνητικά 1000Base-T

LINK-PP LPJK7403B98NL χαμηλού προφίλ RJ45 MagJack με ενσωματωμένο μαγνητικό. Υποστηρίζει 10/100/1000Base-T Ethernet, 1500Vrms απομόνωση, προφίλ 11,30mm, διπλά LED και συμμόρφωση IEEE 802.3.

Χαμηλό προφίλ Gigabit RJ45 Magjack Σύνοψη:

Το LINK-PP LPJK7403B98NL είναι ένα εξαιρετικά αξιόπιστο, χαμηλού προφίλ 10/100/1000 Base-T Gigabit RJ45 Magjack σχεδιασμένο για πλαίσια εκτυπωμένων κυκλωμάτων (PCB)..30 mm, αυτός ο σύνδεσμος 8P8C διαθέτει προσανατολισμό tab-up και προηγμένο ενσωματωμένο μαγνητικό για ανώτερη καταστολή EMI και ακεραιότητα σήματος.Εξοπλισμένο με προσαρμόσιμους δείκτες LED (Παράθυρο/Πράσινο και Κίτρινο) και σχεδιασμένο να λειτουργεί άψογα σε ακραία βιομηχανικά περιβάλλοντα (-40 έως +85 βαθμούς Κελσίου), το LPJK7403B98NL είναι η ιδανική διεπαφή δικτύωσης για σύγχρονους τηλεπικοινωνιακούς, βιομηχανικούς αυτοματοποιημένους και επιχειρηματικούς εξοπλισμούς δικτύωσης.

Βασικά χαρακτηριστικά

• Υποστήριξη10/100/1000Base-T Gigabit Ethernet
• Σχεδιασμός χαμηλού προφίλμε μόνο11.30 mm ύψος πάνω από το PCB
• Ενσωματωμένα μαγνητικά Ethernet για απλοποιημένη διάταξη PCB
• Τύπος8P8C RJ45Διασύνδεση
• Διαμόρφωση μονής θύρας (1×1)
• Εγκατάσταση με διάτρηση, ορθογώνιας γωνίας (90°)
• Προσανατολισμός tab-up
• 1500Vrms απομόνωση μεταξύ PHY και πλευράς γραμμής
• Εξαιρετική καταστολή EMI και ακεραιότητα σήματος
• Βιομηχανική θερμοκρασία λειτουργίας:-40°C έως +85°C
• Δύο ενσωματωμένοι δείκτες LED
• Συμμόρφωση με το IEEE 802.3
• Πιστοποιημένο UL και συμβατό με το RoHS

Γενικές προδιαγραφές:

Ηλεκτρική απόδοση:

Ο LPJK7403B98NL έχει σχεδιαστεί για την παροχή σταθερής μετάδοσης Gigabit Ethernet, πληρώντας παράλληλα τις ηλεκτρικές προδιαγραφές του IEEE.

Απώλεια εισαγωγής

Επιστροφή απώλειας

Διασταυρούμενη ακοή

Αυτά τα βελτιστοποιημένα ηλεκτρικά χαρακτηριστικά εξασφαλίζουν αξιόπιστη μετάδοση δεδομένων, μειωμένες αντανακλάσεις σήματος και ανώτερη απόδοση EMI για δίκτυα Ethernet υψηλής ταχύτητας.

Επισκόπηση των συνδετήρων LPJK7403B98NL χαμηλού προφίλ RJ45:

Μηχανικές και υλικές προδιαγραφές:

Σχεδιασμένο για μακροχρόνια αντοχή σε βιομηχανικό και εμπορικό εξοπλισμό δικτύωσης.

Τα υλικά υψηλής ποιότητας εξασφαλίζουν εξαιρετική συγκόλληση, αντοχή στη διάβρωση και μηχανική αντοχή καθ' όλη τη διάρκεια του κύκλου ζωής του προϊόντος.

Πλεονεκτήματα του Ενσωματωμένου Μαγνητικού:

Η ενσωμάτωση των μαγνητικών Ethernet απευθείας στον σύνδεσμο RJ45 παρέχει αρκετά τεχνικά πλεονεκτήματα:

• Μειωμένο αποτύπωμα PCB
• Λιγότεροι εξωτερικοί παράγοντες
• Απλοποιημένη διάταξη PCB
• Βελτιωμένη καταστολή του ΕΜΙ
• Καλύτερη απόρριψη θορύβου κοινής λειτουργίας
• Μεγαλύτερη απόδοση συναρμολόγησης
• Λιγότερα έξοδα παραγωγής
• Βελτιωμένη μακροπρόθεσμη αξιοπιστία

Αυτά τα πλεονεκτήματα καθιστούν το LPJK7403B98NL μια εξαιρετική επιλογή για συμπαγές, υψηλής απόδοσης υλικό Ethernet.

Συμμόρφωση και Πιστοποιήσεις:

Το LPJK7403B98NL συμμορφώνεται με τα διεθνή πρότυπα ποιότητας και περιβάλλοντος.
