Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: ISO 9001,ISO 14001,UL,SGS,REACH168
Αριθμό μοντέλου: LPJK7403B97NL
Έγγραφο: LPJK7403B97NL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50 τεμ
Τιμή: $0.7-$1.05
Συσκευασία λεπτομέρειες: T & r
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: TT, NET30/60/90 Ημέρες
Δυνατότητα προσφοράς: 5KK/μήνα
P/N: |
LPJK7403B97NL |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Επάνω |
Ρυθμός δεδομένων: |
1000Base-T |
PoE: |
Μη |
Διάλεξη LED: |
Με |
ΕΜΙ Πλακέτες: |
χωρίς |
Τύπος τοποθέτησης: |
Tht |
Τύπος συγκόλλησης: |
Κύμα |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |
P/N: |
LPJK7403B97NL |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Επάνω |
Ρυθμός δεδομένων: |
1000Base-T |
PoE: |
Μη |
Διάλεξη LED: |
Με |
ΕΜΙ Πλακέτες: |
χωρίς |
Τύπος τοποθέτησης: |
Tht |
Τύπος συγκόλλησης: |
Κύμα |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |

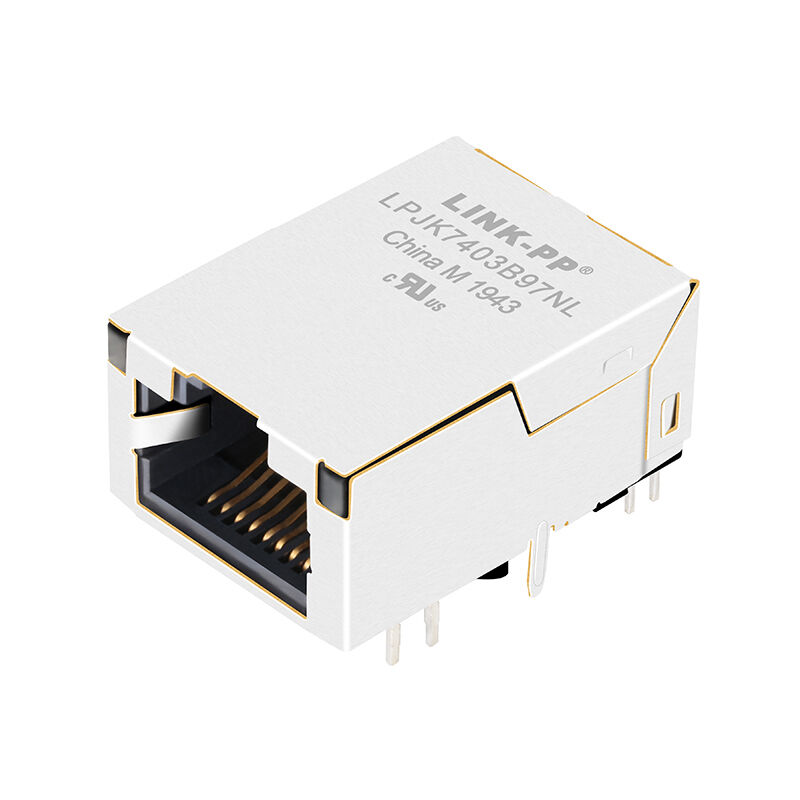

Το LINK-PP LPJK7403B97NL είναι μια premium, μονής θύρας (1x1) υποδοχή Gigabit RJ45 Magjack σχεδιασμένη για εφαρμογές δικτύωσης 1000Base-TX. Διαθέτοντας ενσωματωμένα μαγνητικά, αυτός ο ακρογωνιαίος σύνδεσμος διαμπερούς οπής εξασφαλίζει ανώτερη ακεραιότητα σήματος και καταστολή EMI για περιβάλλοντα Ethernet υψηλής ταχύτητας. Σχεδιασμένο για να αντέχει σε βιομηχανικές θερμοκρασίες λειτουργίας από -40 έως +85 Κελσίου και εξοπλισμένο με προσαρμόσιμες ενδείξεις LED, το LPJK7403B97NL είναι η αξιόπιστη επιλογή για σχέδια δικτύωσης υλικού, τηλεπικοινωνιών και βιομηχανικού αυτοματισμού.
ΟLPJK7403B97NLείναι υψηλών επιδόσεων1×1 Gigabit Ethernet RJ45 MagJackσχεδιασμένο γιαΕφαρμογές δικτύωσης 1000Base-TX. Διαθέτει ενσωματωμένα μαγνητικά, απομόνωση 1500 Vrms, δείκτες LED διπλού χρώματος και θερμοκρασίες λειτουργίας βιομηχανικής ποιότητας από-40°C έως +85°C, αυτός ο σύνδεσμος παρέχει μια αξιόπιστη λύση που εξοικονομεί χώρο για σύγχρονο εξοπλισμό Ethernet.
Κατασκευάζεται απόLINK-PP, το LPJK7403B97NL συμμορφώνεται μεΑπαιτήσεις IEEE 802.3, καθιστώντας το κατάλληλο για συσκευές δικτύωσης που απαιτούν ισχυρή απόδοση EMI, ακεραιότητα σήματος και μακροπρόθεσμη αξιοπιστία.
-Ταχύτητα Gigabit:Βελτιστοποιημένο για εφαρμογές 1000Base-TX Ethernet.
-Ενσωματωμένα Μαγνητικά:Το ελάχιστο 350uH OCL με πόλωση 8mA εξασφαλίζει στιβαρή μετάδοση δεδομένων.
-Αντοχή σε ακραίες θερμοκρασίες:Αξιόπιστη λειτουργία σε σκληρά περιβάλλοντα (-40 έως +85 Κελσίου).
-Υψηλής ποιότητας θωράκιση:Θωράκιση SUS 304-1/2H με επινικέλιο για εξαιρετική προστασία EMI.
-Παγκόσμια συμμόρφωση:Συμβατό με IEEE 802.3, πιστοποιημένο UL (E484635) και συμβατό με RoHS.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Αριθμός ανταλλακτικού | LPJK7403B97NL |
| Κατασκευαστής | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| Τύπος σύνδεσης | RJ45 MagJack (12P8C, Ethernet) |
| Ταχύτητα | 1000Base-TX (Gigabit Ethernet) |
| Αριθμός Λιμένων | 1×1 Λιμάνι |
| Τύπος τοποθέτησης | Μέσα από την τρύπα |
| Προσανατολισμός | 90° Ορθή Γωνία (Πλάγια είσοδος) |
| Προσανατολισμός μανδάλου | Latch Up |
| Λειτουργία PoE | Μη PoE |
| Καρτέλες EMI Shield | Χωρίς |
| Αριστερό LED | Κίτρινο / Πράσινο (καρφίτσες 15, 16, 17) |
| Δεξί LED | Πράσινο (καρφίτσες 13, 14) |
| Μήκος συσκευασίας | 0,953 ίντσες / 24,20 χλστ |
| Πλάτος συσκευασίας | 0,701 ίντσες / 17,80 χλστ |
| Ύψος συσκευασίας | 0,445 ίντσες / 11,30 χλστ |
| Παράμετρος | Προσδιορισμός |
|---|---|
| Συνθήκη δοκιμής | 25°C |
| Αναλογία στροφών (±2%) | 1CT:1CT |
| OCL (Ανοιχτό κύκλωμα επαγωγής) | 350μH Min @ 100kHz, 100mVrms, 8mA DC Bias (0°C έως 70°C) |
| Απώλεια εισαγωγής (0,5–100 MHz) | -0,8dB Μέγ |
| Απώλεια εισαγωγής (100–125 MHz) | -1,2dB Μέγ |
| Απώλεια επιστροφής (0,5–40 MHz) | -18dB Ελάχ |
| Απώλεια επιστροφής (50–100 MHz) | -[12-20LOG(f/80MHz)] dB Ελάχ |
| Crosstalk (0,5–40 MHz) | -35dB Ελάχ |
| Crosstalk (40–100 MHz) | -[33-20LOG(f/50MHz)] dB Ελάχ |
| Αναλογία απόρριψης κοινής λειτουργίας (CMRR) | -30dB Min (0,5–100MHz) |
| Τάση απομόνωσης | 1500 Vrms (PHY από πλευρά σε γραμμή) |
| Θερμοκρασία λειτουργίας | -40°C έως +85°C |
| Παράμετρος | Προσδιορισμός |
|---|---|
| Συμμόρφωση με τα πρότυπα | Πληροί τις προδιαγραφές IEEE 802.3 |
| Υλικό στέγασης | Θερμοπλαστικό PBT, UL94V-0 |
| Υλικό Επικοινωνίας | Κράμα χαλκού υψηλής ποιότητας |
| Υλικό ασπίδας | SUS 304-1/2H, Πάχος: 0,2mm |
| Επιμετάλλωση ασπίδας | Νικέλιο |
| Επιμετάλλωση επαφής | Χρυσός, 6μin Minimum in Contact Area |
| Θερμοκρασία κυματικής συγκόλλησης | 250°C για 5 δευτερόλεπτα |
Σχεδιασμένο για να υποστηρίζει ένα ευρύ φάσμα εφαρμογών δικτύωσης υψηλής ταχύτητας, όπως:
Το LPJK7403B97NL είναι έναενσωματωμένη υποδοχή RJ45 MagJackπου συνδυάζει μια τυπική διασύνδεση RJ45 με ενσωματωμένα εξαρτήματα μετασχηματιστή LAN. Ενσωματώνοντας μαγνητικά μέσα στο περίβλημα του βύσματος, οι απαιτήσεις χώρου PCB μειώνονται διατηρώντας παράλληλα εξαιρετική απόδοση σήματος και ηλεκτρική απομόνωση.
Σε σύγκριση με διακριτές λύσεις μετασχηματιστών Ethernet, ένα ολοκληρωμένοΥποδοχή 1000Base-TX RJ45 με μαγνητικάαπλοποιεί τον σχεδιασμό της πλακέτας, συντομεύει τους κύκλους ανάπτυξης και βελτιώνει τη συνολική αξιοπιστία του συστήματος.
