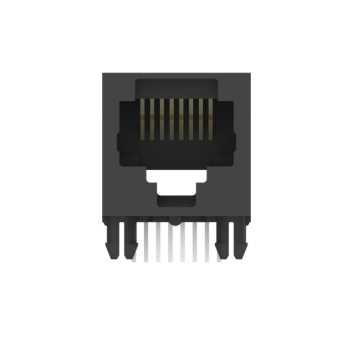

5520426-4 8P8C RJ45 Μονουλάριο Jack Cat 3 Δικιά γωνία μέσα από τρύπα

Εξερευνήστε το 5520426-4 RJ45 Connector, ένα μονοπύργο Cat3 8P8C δεξιά γωνία διατρητό jack με χρυσό επιχρυσωμένο φωσφορικό χάλκινο επαφές, UL94V-0 στερέωμα,και θερμοκρασία λειτουργίας -40 °C έως +85 °C για αξιόπιστη μετάδοση σήματος.

5520426-4 Κατηγορία 3 RJ45 Jack Overview

Το 5520426-4 Cat 3 RJ45 Jack είναι ένα μονόκλινο jack μονόκλινης ποιότητας, με μία θύρα, που έχει σχεδιαστεί για την αξιόπιστη ενσωμάτωση πλατφόρμας κυκλωμάτων (PCB).αυτή η θέση 8, 8 επαφών (8P8C) συνδέσμος παρέχει απόδοση Κατηγορίας 3 (Κατηγορία 3), υποστηρίζοντας ταχύτητες δεδομένων έως και 0,01 Gb/s (10 Mbps).Το 5520426-4 εξασφαλίζει εξαιρετική αντοχή., ακεραιότητα σήματος και αξιοπιστία ζεύξης για τηλεπικοινωνίες, δικτύωση και βιομηχανικές εφαρμογές.

Βασικά χαρακτηριστικά του συνδέσμου 5520426-4 RJ45

• Μία θύρα1 × 1 διακόπτης RJ45
• Τύπος8P8C (8 θέσεις, 8 επαφές)διαμόρφωση
• Κατηγορία 3 (Κατηγορία 3)επιδόσεις
• 10 Mbps (0,01 Gb/s)ικανότητα μετάδοσης δεδομένων
• Προσανατολισμός τοποθέτησης PCB σε ορθογώνια θέση
• Τερματισμός συγκόλλησης με διάτρηση για υψηλή μηχανική αξιοπιστία
• Τυπική διεπαφή ζευγαρώματος με κλειδώματα
• 50 μin (1,27 μm) επιχρυσωμένη περιοχή επαφής
• Συμπληρώματα φωσφόρου από χάλκινο χάλκινο με υποστρώμα νικελίου
• Πλήρης γυάλινος περίβλημα PBT μεUL94V-0Κατηγορία φλόγας
• Περιοχή θερμοκρασίας λειτουργίας από-40°C έως +85°C
• Κατάλληλο για σχεδιασμό συστημάτων τοποθέτησης σε σανίδες και σε πάνελ

5520426-4 Κατηγορία 3 RJ45 Προδιαγραφές μονωλικού διακόπτη

Πίνακας δεδομένων 5520426-4:

Ερωτήσεις και Απαντήσεις για το 5520426-4 8P8C RJ45 Jack

1Ποια είναι η μέγιστη ταχύτητα δεδομένων που υποστηρίζεται από τον σύνδεσμο 5520426-4 RJ45;

Η σύνδεση καθορίζεται για:00,01 Gb/s (10 Mbps)Εφαρμογές και συναντήσειςΚατηγορία 3 (Κατηγορία 3)απαιτήσεις επιδόσεων, καθιστώντας την κατάλληλη για συστήματα 10BASE-T Ethernet και φωνητικής επικοινωνίας.

2Είναι ο συνδετήρας 5520426-4 προστατευμένος;

Όχι, το 5520426-4 είναι έναμη προστατευμένη πρίζα RJ45και δεν περιλαμβάνει θωράκιση EMI ή ενσωματωμένα συστήματα γείωσης.

3Ο συνδετήρας περιλαμβάνει δείκτες LED;

Ο συνδετήρας παρέχεται χωρίς ενσωματωμένα φωτιστικά LED ή φωτιστικά δεικτών.

4Τι επικάλυψη χρησιμοποιείται στις επιφάνειες επαφής;

Οι επαφές ζευγαρώματος χρησιμοποιούν1.27 μm (50 μin) χρυσοπλαστική πάνω από υποπλαστική νικελίου, παρέχοντας εξαιρετική αντοχή και αντοχή στη διάβρωση.

5Ποιο πάχος PCB συνιστάται;

Το συνιστώμενο πάχος PCB είναι10,57 mm (0,062 ίντσες), η οποία αντιστοιχεί στην τυποποιημένη κατασκευή πλακών FR-4.
