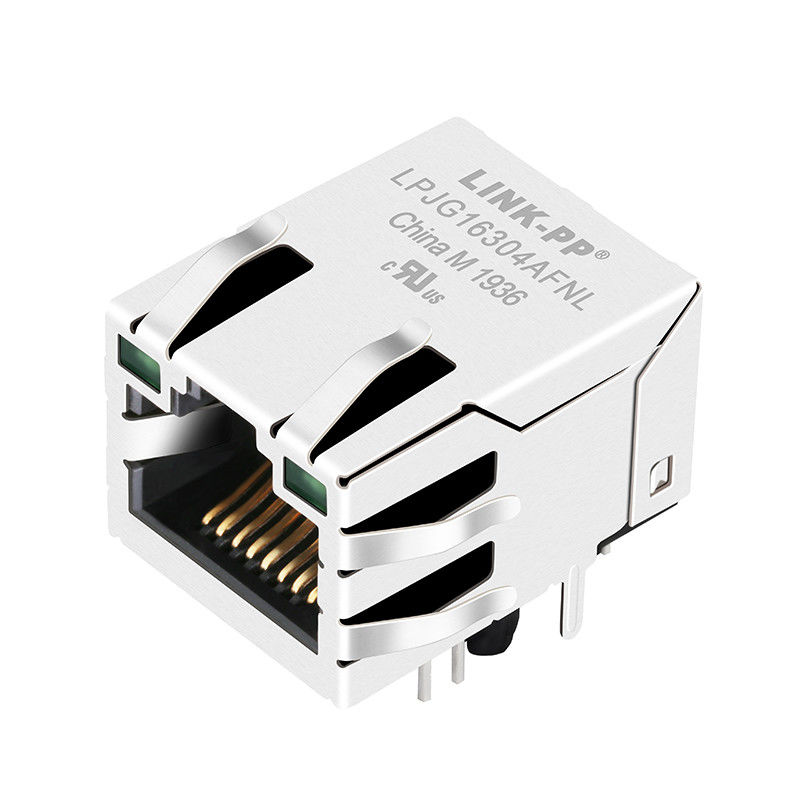

5-6605809-7 Rj45 θηλυκός συνδετήρας Pinout που προστατεύεται με το PC επιτροπής μέσων Leds

5-6605809-7 θηλυκός συνδετήρας Pinout Rj45 που προστατεύεται με το PC επιτροπής μέσων Leds

Γρήγορες λεπτομέρειες

1.RJ45 1X1 RJ45 ο θηλυκός Jack ετικέττα-επάνω
2.Through τρύπα
3.10/100/1000 βάση-τ
4.Contact περιοχή: Χρυσή λάμψη

MAG., ΑΝΤΊΣΤΡΟΦΟΣ ΣΎΡΤΗΣ, οδηγήσεων προαιρετικών, Emi-δάχτυλο προαιρετικό.

5.Designing διαμορφώστε: 【5-6605809-7】

6.Mass πρότυπο παραγωγής: 【LPJG16304AFNL】

Περιγραφή


1X1-Rj45 Gigabyte με/χωρίς leds, IEEE 802,3 af/at συνάντησης

1. Χαρακτηριστικά γνωρίσματα τύπων προϊόντων:

1) Τύπος προϊόντων = συνδετήρας
  2) Τύπος του Jack = RJ45
 3) Σχεδιάγραμμα = πρότυπα
 4) Τοποθετώντας προσανατολισμός PCB = δευτερεύουσα είσοδος εισόδων (σωστή γωνία) /Top (κάθετη)

2. Μηχανική σύνδεση:
 1) Διαμόρφωση του Jack = 1 X 1

3. Ηλεκτρικά χαρακτηριστικά:
 1) Προστατευμένος = ναι

4. Σχετικά με τη λήξη χαρακτηριστικά γνωρίσματα:
1) Δάχτυλο της EMI - κατώτατο σημείο = χωρίς
2) Μέθοδος λήξης = ύλη συγκολλήσεως

5. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:
1) Διαμόρφωση λιμένων = ενιαίος/πολυ
2) Δάχτυλα της EMI - κορυφή και πλευρές = με χωρίς
3) Προσανατολισμός συρτών = πρότυπα - σύρτης κάτω
4) Μήκος ουρών PCB

6. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:
1) Φορτωμένος εκ των προτέρων = ναι
2) Ο τύπος λήξης επαφών = μέσω της τρύπας/η επιφάνεια τοποθετεί

7. Στεγάζοντας σχετικά χαρακτηριστικά γνωρίσματα:
1) Ύφος συνδετήρων = Jack

8. Βιομηχανικά τυποποιημένοι:
1) RoHS/ELV συμμόρφωση = RoHS υποχωρητικό, ELV υποχωρητικό
 2) Η αμόλυβδη ύλη συγκολλήσεως επεξεργάζεται = ύλη συγκολλήσεως κυμάτων ικανή σε 240°C,

Ύλη συγκολλήσεως κυμάτων ικανή σε 260°C, ύλη συγκολλήσεως κυμάτων ικανή σε 265°C

Επανακυκλοφορία-συγκόλληση προαιρετική
3) RoHS/ELV η ιστορία συμμόρφωσης = πάντα ήταν RoHS υποχωρητικό

9. Προσδιορισμός που χαρακτηρίζει:
1) Χρώμα των αριστερών οδηγήσεων (θέση #1) = πράσινος - αντιστάτης 250 ωμ
2) Χρώμα των σωστών οδηγήσεων (θέση #2) = πράσινος - αντιστάτης 250 ωμ

10. Όροι για τη χρήση:
1) Ισχύει = τυπωμένος πίνακας κυκλωμάτων
2) Περιβαλλοντικές συνθήκες = γραφείο/εγκαταστάσεις
3) Λειτουργούσα θερμοκρασία (°C) = 0 - 70/-40 - +85

11.Hipot:

1500Vrms λ.

Εφαρμογές για τον τελικό χρήστη

Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής, λύσεις τηλεφωνικών κέντρων, σύνθετοι μετασχηματιστές, οργάνωση πυλών VOIP, πρωτόκολλο πυλών συνόρων, γρήγορος διακόπτης ethernet…
