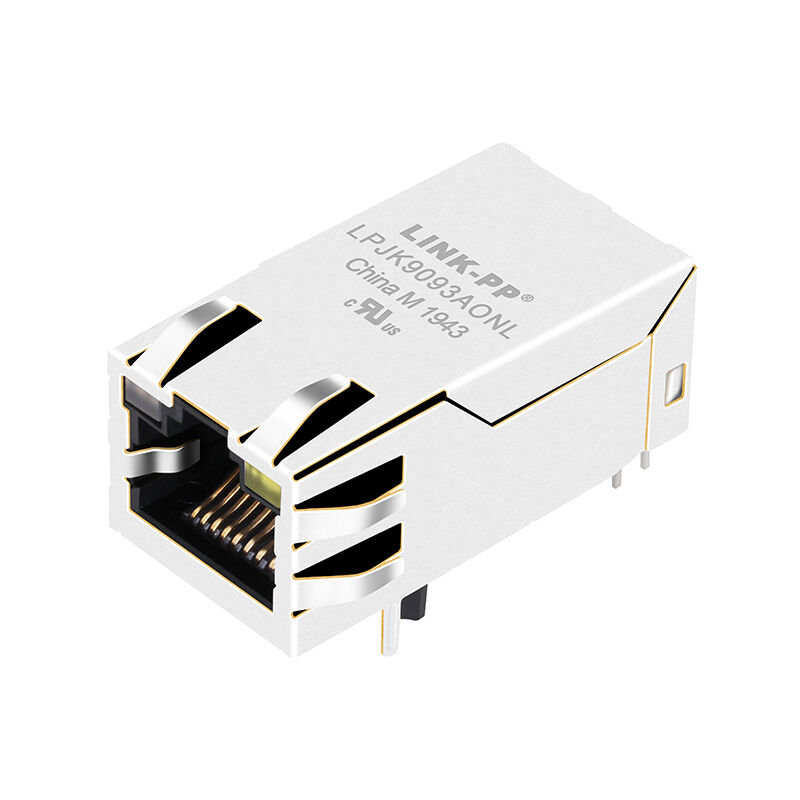

Υποδοχή LPJK9093AONL PoE++ RJ45 με 10GBase-T Magnetics

Το LPJK9093AONL είναι ένας σύνδεσμος 10G Base-T PoE++ RJ45 με ενσωματωμένη μαγνητική, πύλη 1x1, σχεδιασμό πλευρικής εισόδου μέσω τρύπας, υποστήριξη 802.3bt, 180μH OCL,και πορτοκαλί & πράσινο/κίτρινο δείκτη LED για εφαρμογές Ethernet υψηλής ισχύος.

Προδιαγραφές του συνδέσμου LPJK9093AONL PoE++ RJ45

Πίνακας δεδομένων συνδέσμου LPJK9093AONL PoE++ RJ45

1. LPJK9093AONL Σχέδιο

2. LPJK9093AONL Σχέδιο - Μηχανολογικό

3. LPJK9093AONL Σχέδιο - Προτεινόμενη διάταξη PCB

Βασικά χαρακτηριστικά του LPJK9093AONL10G PoE MagJack

Ο σύνδεσμος LINK-PP LPJK9093AONL είναι ένας συνδετήρας 10G Base-T RJ45 υψηλής ποιότητας ενεργού καθεστώτος, σχεδιασμένος για να ανταποκρίνεται στις ακραίες απαιτήσεις των σύγχρονων δικτύων υψηλής ταχύτητας και υψηλής ισχύος.Με ενσωματωμένη μαγνητική και ισχυρό PoE++ (IEEE 802).3bt) δυνατότητες, αυτή η πρίζα διατρητής 1x1 πύλης παρέχει με ασφάλεια συνεχές ρεύμα έως 1,0A σε 57VDC.

Σχεδιασμένο με διαμόρφωση πλευρικής εισόδου (κοντί 90° δεξιάς γωνίας), προσανατολισμό "Latch Up" και ενσωματωμένες καρτέλες προστασίας EMI, το LPJK9093AONL είναι η απόλυτη λύση για LAN-on Motherboard (LOM), modems SOHO,Οι νέες τεχνολογίες που θα χρησιμοποιηθούν για την κατασκευή των ηλεκτρονικών συλλέκτρων είναι οι εξής:

• 10G Gigabit ταχύτητα:Πλήρως βελτιστοποιημένη για εφαρμογές Ethernet 10GBASE-T με εξαιρετική καταστολή EMI και ακεραιότητα σήματος.
• Ετοιμασία για υψηλής ισχύος:Συμμόρφωση με το πρότυπο IEEE 802.3bt, υποστήριξη 4-pair Power over Ethernet έως 1,0A @ 57VDC συνεχώς.
• Προχωρημένα εσωτερικά κυκλώματα:Ενσωματωμένο κύκλωμα BST και πλήρης **AutoMDIX** υποστήριξη για αυτοματοποιημένη ανίχνευση διασταυρώσεων.
• Ανώτερη αντοχή:Διαθέτει θερμοπλαστικό περίβλημα UL 94V-0 και εξατομικεύσιμες χρυσό επιχρισμένες επαφές (6μ" πρότυπο, 15μ" / 30μ" διαθέσιμες επιλογές) για μέγιστους κύκλους ζευγαρώματος.
• Ενσωματωμένη οπτική διάγνωση:Διακριτική διαμόρφωση LED πορτοκαλί & πράσινο (διχρωματικό) / κίτρινο (μονοχρωματικό) για παρακολούθηση κατάστασης δικτύου σε πραγματικό χρόνο.
• Πιστοποιημένη ποιότητα:Πιστοποιημένο UL (αριθμός αρχείου E484635) και πλήρως συμβατό με το RoHS (2011/65/ΕΚ).

Πλεονεκτήματα της Μηχανικής Σχεδίασης

Οι συνδέσεις LPJK9093AONL PoE++ RJ45δομή δεξιάς γωνίας με πλευρική είσοδοΥποστηρίζει συμπαγή διάταξη πινάκων και αποτελεσματική ενσωμάτωση του μπροστινού πάνελ.ΚλειδώματαΗ προσανατολισμός απλοποιεί την εισαγωγή και τη διατήρηση στα προϊόντα δικτύωσης, ενώ ηΤάμπες ασπίδας EMIβελτιώνει την ανοσία σε θορυβώδη ηλεκτρικά περιβάλλοντα.

Μηχανικά χαρακτηριστικά

• Συμπίεση320,50 mm × 16,60 mm × 13,50 mmαποτύπωμα
• Εγκατάσταση με διάτρηση για ισχυρή μηχανική κατακράτηση
• Κατάλληλο για τοποθεσίες PCB με πλευρική είσοδο
• Σχεδιασμένο για σταθερές επιδόσεις σε εφαρμογές 10G Base-T
• Ενσωματωμένη υποστήριξη προστασίας για βελτιωμένη συμπεριφορά EMC

Τυπικές εφαρμογές

Ο συνδετήρας LPJK9093AONL PoE++ RJ45 χρησιμοποιείται συνήθως σε:

• 10G διακόπτες Ethernet
• Δρομολογητές και πύλες
• Εξοπλισμός δικτύωσης SOHO
• Σχεδιασμοί LAN-on-Motherboard
• Σημεία πρόσβασης
• Συστήματα παρακολούθησης με PoE
• Συσκευές βιομηχανικών δικτύων
• Κέντρο επικοινωνίας και μονάδες επικοινωνίας

Συχνές ερωτήσεις σχετικά με το PoE++ Magjack

1Για τι χρησιμοποιείται το LPJK9093AONL;

Το LPJK9093AONL είναι ένας σύνδεσμος 10G Base-T RJ45 με ενσωματωμένο μαγνητικό που έχει σχεδιαστεί για εφαρμογές PoE++ Ethernet όπως διακόπτες, δρομολογητές, σημεία πρόσβασης και συσκευές δικτύωσης SOHO.

2Υποστηρίζει το LPJK9093AONL το PoE++;

Υποστηρίζει IEEE 802.3bt PoE++ με μέγιστο συνεχές ρεύμα έως 1.0A σε 57VDC.

3Είναι το LPJK9093AONL κατάλληλο για 10G Ethernet;

Είναι σχεδιασμένο για 10G βάση-Τ υψηλής ταχύτητας μετάδοση Ethernet.

4Τι είδος στερέωσης χρησιμοποιεί το LPJK9093AONL;

Χρησιμοποιεί ένα στυλ τοποθέτησης με σωστή γωνία.

5Το LPJK9093AONL περιλαμβάνει LED δείκτες;

Περιλαμβάνει ένα πορτοκαλί/πράσινο διχρωματικό LED και ένα κίτρινο LED για ένδειξη κατάστασης.
