Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: RoHS
Αριθμό μοντέλου: L834-1K1T-S7
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 65/780 τεμ
Τιμή: $0.6-$1.0
Συσκευασία λεπτομέρειες: Ταινία & Καρούλι (65X12=780)
Χρόνος παράδοσης: 3-5 μέρες
Όροι πληρωμής: D/A,D/P
Δυνατότητα προσφοράς: 5KK/μήνα
Τύπος προϊόντων: |
Gigabit RJ45 MagJack |
P/N: |
L834-1K1T-S7 |
Ταχύτητα: |
1000Base-T |
Χρώμα LED: |
ΥΓ/Γ |
Διαμόρφωση θύρας: |
Καρτέλα κάτω |
Προφίλ ύψους: |
Μεσαίο επίπεδο |
Καρτέλες EMI: |
Ναί |
Rohs Compliant: |
Ναί |
Τύπος προϊόντων: |
Gigabit RJ45 MagJack |
P/N: |
L834-1K1T-S7 |
Ταχύτητα: |
1000Base-T |
Χρώμα LED: |
ΥΓ/Γ |
Διαμόρφωση θύρας: |
Καρτέλα κάτω |
Προφίλ ύψους: |
Μεσαίο επίπεδο |
Καρτέλες EMI: |
Ναί |
Rohs Compliant: |
Ναί |

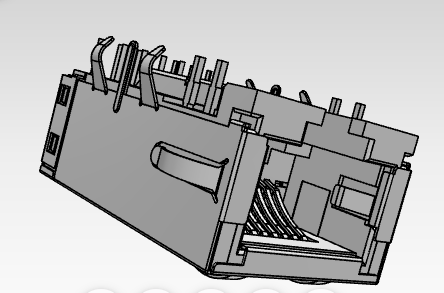

Το Bel Fuse L834-1K1T-S7 είναι ένα υψηλής ποιότητας, υψηλής απόδοσης MagJack σχεδιασμένο για εφαρμογές Gigabit Ethernet (1000BASE-T).Η σύνδεση RJ45 χαμηλού προφίλ / μεσαίου επιπέδου διαθέτει ενσωματωμένο μαγνητικό που μειώνει το αποτύπωμα PCB, βελτιώσει την ακεραιότητα του σήματος και εξασφαλίσει τη συμμόρφωση με την EMI.
Εφοδιασμένο με ενσωματωμένα κίτρινα-πράσινα/πράσινα (YG/G) LED για σαφή ένδειξη της κατάστασης του δικτύου και ισχυρές καρτέλες EMI για ανώτερη θορυβική προστασία,Το L834-1K1T-S7 είναι εξαιρετικά αξιόπιστο για επιχειρηματική δικτύωσηΕίναι πλήρως συμβατό με το RoHS και αναγνωρίζεται από το UL.
Αν ψάχνετε για ένα1000BASE-T MagJack 1x1συνδετήρα με συμπαγές αποτύπωμα και ενσωματωμένη μαγνητική λειτουργία,Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧπροσφέρει μια πρακτική ισορροπία απόδοσης και απλότητας σχεδιασμού.
Αυτό το MagJack είναι ιδιαίτερα χρήσιμο όταν χρειάζεστε:
| Προδιαγραφές | Αξία |
|---|---|
| Αριθμός μέρους κατασκευαστή | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| Τύπος προϊόντος | Μετρητές (ICM) |
| Αριθμός λιμένων | 1 × 1 (ενιαίο λιμάνι) |
| Ταχύτητα Ethernet | 1000BASE-T (Gigabit Ethernet) |
| Διαμόρφωση λιμένων | Επισκόπηση κάτω |
| Προφίλ ύψους | Μεσαίο επίπεδο / χαμηλό προφίλ (NanoJack) |
| Δείκτες LED | Ναι (YG/G ️ Αριστερά: πράσινο, δεξιά: δίχρωμο κίτρινο και πράσινο) |
| Αξιολόγηση PoE | Χωρίς PoE |
| Τύπος στερέωσης | Μέσα από το Hole Mount (THT) |
| Θέρμανση λειτουργίας | 0°C έως +70°C (εμπορική ποιότητα) |
| Τάμπ EMI | - Ναι, ναι. |
| OCL (Ανοιχτή επαγωγικότητα κυκλώματος) | 350μH Min. (@ 100kHz, 100mV, 8mA DC Bias) |
| Η τάση απομόνωσης (HIPOT) | 1500 Vrms (συμμόρφωση με το IEEE 802.3) |
| Επικάλυψη επαφής | 30 Μικροπολτούς Χάρδος Χρυσός |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Πιστοποιητικά | Υπεύθυνος για την παρακολούθηση και την αξιολόγηση |
| Εφαρμογή | Εξοπλισμός δικτύωσης Gigabit Ethernet |
| Τυπικές συσκευές | Εναλλακτικά, δρομολογητές, βιομηχανικές συσκευές Ethernet, ενσωματωμένα συστήματα, συσκευές δικτύου |
| Ενσωματωμένη μαγνητική | - Ναι, ναι. |
| Προστασία | Προστατευμένο RJ45 με EMI Tabs |
| Τύπος συνδέσμου | RJ45 MagJack με ενσωματωμένο μαγνητικό |
| Πρότυπο Ethernet | IEEE 802.3ab 1000BASE-T |
| Εγκατάσταση PCB | Συναρμολόγηση μέσω τρύπας |
| Περιβαλλοντική συμμόρφωση | RoHS, χωρίς μόλυβδο |
| Εμπορική διαθεσιμότητα | Κατάλληλο για OEM, ODM και αντικατάσταση σχεδίων |
| Παράμετρος | Προϋποθέσεις δοκιμής / εύρος συχνότητας | Προδιαγραφές |
|---|---|---|
| Υποστηριζόμενο δίκτυο | Επικεφαλής | Gigabit Ethernet (4 κανάλια: TP1, TP2, TP3, TP4) |
| Αναλογία στροφών | Όλα τα 4 κανάλια | 1CT: 1CT ± 2% |
| Δυνατότητα επαγωγής ανοικτού κυκλώματος (OCL) | 100kHz, 100mVrms, 8mA DC Bias (0°C έως +70°C) | 350 μH MIN |
| Απώλεια εισαγωγής | 0.1MHz 1MHz | -1,1 dB MAX |
| 1MHz 65MHz | -0,5dB MAX | |
| 65MHz 100MHz | -0,8dB MAX | |
| 100MHz 125MHz | -1,2 dB MAX | |
| Επιστροφή απώλειας (MIN @ 100Ω ± 15%) | 0.5MHz 40MHz | -18dB MIN |
| 40MHz 100MHz | -12 + 20LOG ((f/80MHz) dB MIN | |
| CM προς CM Απορρίπτεται | 100kHz 100MHz | -30dB MIN |
| CM προς DM Απορρίπτει | 100kHz 100MHz | -35dB MIN |
| Διασταυρούμενη ακοή | 1MHz ̇ 100MHz | -30dB MIN |
| Η τάση απομόνωσης (HIPOT) | 100% δοκιμή παραγωγής (συμμόρφωση IEEE 802.3) | 1500Vrms |
ΗL834-1K1T-S7 MagJackείναι κατάλληλο για ένα ευρύ φάσμα συσκευών που λειτουργούν με Ethernet, συμπεριλαμβανομένων:
Το L834-1K1T-S7 MagJack είναι μια 1000BASE-T 1x1 ολοκληρωμένη μονάδα συνδέσμου με LED YG / G, σχεδιασμό tab-down, χαμηλό ύψος προφίλ, tabs EMI, τοποθέτηση μέσω τρύπας και συμμόρφωση RoHS.
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧείναιMagJack (ICM)σχεδιασμένο για1000BASE-T Gigabit EthernetΕφαρμογές μεΔιαμόρφωση θύρας 1X1.
Ναι.L834-1K1T-S7 MagJackπεριλαμβάνειΔορυφόροι LED YG/Gγια την ένδειξη της κατάστασης λιμένα.
Όχι, αυτό το κομμάτι είναι χαρακτηρισμένο ωςΧωρίς PoE.
ΧρησιμοποιείΔιορθωτή διάτρησηςσχεδιασμό.
Ναι, τοΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧείναιΣυμμόρφωση με το RoHS.
