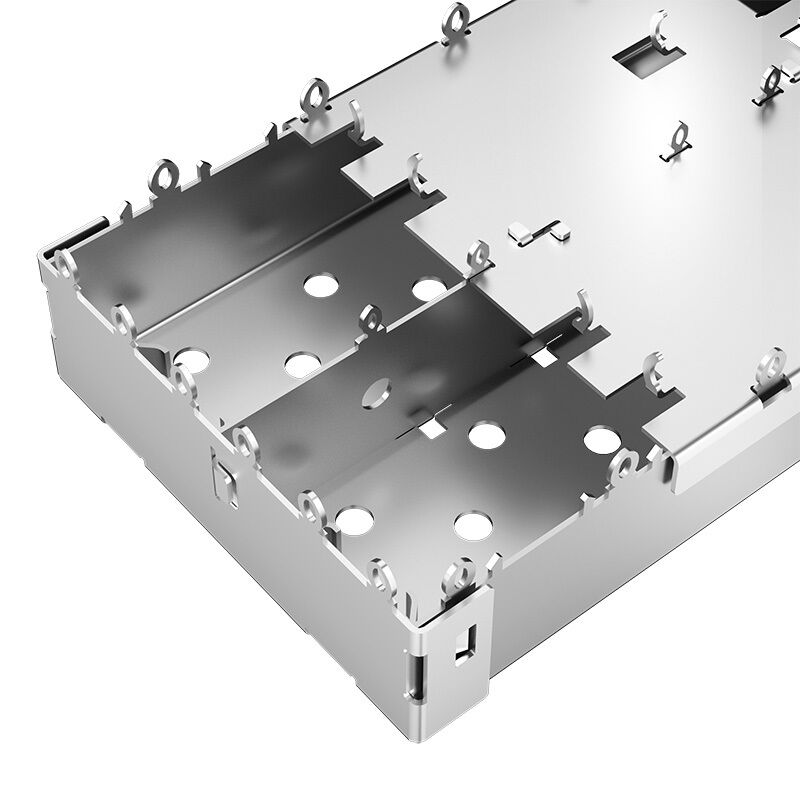

LP12AC02000B διπλής θύρας 1x2 Press Fit SFP Κλουβί χωρίς σωλήνες φωτός


Το LP12AC02000B είναι ένα κλουβί SFP 1x2 με ελατήριο EMI, κατασκευή από νικελωμένο κράμα χαλκού, συμβατότητα SFP 4Gb / s, χωρίς απορροφητήρα,και συσκευασία δίσκου για την ενσωμάτωση λιμένων συμπαγούς οπτικού δέκτη.

LP12AC02000B 1x2 SFP κλουβί με EMI άνοιγμα δάχτυλο επισκόπηση

Το LP12AC02000B είναι ένα1x2 τυποποιημένο κλουβί SFP με σχεδιασμό προστασίας δακτύλου ελατήριας EMI, που έχει αναπτυχθεί για συμπαγείς εφαρμογές διασύνδεσης οπτικού δέκτη που απαιτούν αξιόπιστη μηχανική κατακράτηση, σταθερή συνέχεια γείωσης,και βελτιωμένη καταστολή ηλεκτρομαγνητικών παρεμβολών.

Κατασκευασμένα από:Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσκευώνκαι σχεδιασμένο μεΤερματισμός πινών που συμμορφώνεται με το press fit, αυτό το κλουβί SFP διπλής θύρας προσφέρει ανθεκτική απόδοση τοποθέτησης PCB ενώ απλοποιεί την αυτοματοποιημένη συναρμολόγηση μεγάλης κλίμακας.Τα ενσωματωμένα δάχτυλα ελαστικών EMI ενισχύουν την αγωγική επαφή μεταξύ του κλουβιού και του πλαισίου, συμβάλλοντας στη μείωση της διαρροής EMI από την μπροστινή πύλη στον εξοπλισμό επικοινωνίας.

Με έναΜέγιστο συνιστώμενο ρυθμό εφαρμογής 4Gb/s,Χωρίς λάμπα,χωρίς ενσωματωμένο θερμοκηπίο, και ένα ευρύΠεριοχή θερμοκρασίας λειτουργίας -55°C έως +105°CΤο LP12AC02000B είναι κατάλληλο για πλαίσια τηλεπικοινωνιών, μετατροπείς ινών, βιομηχανικές συσκευές Ethernet,και τυποποιημένο οπτικό εξοπλισμό uplink SFP όπου απαιτείται χωροταξική απόδοση και σταθερότητα προστασίας.

Προδιαγραφές του SFP Cage 1x2 Press Fit

LP12AC02000B SFP κλουβίΖωγράφιση...Συνιστώμενη διάταξη PCB

Μηχανικές και σχεδιαστικές παραμέτρους

Το LP12AC02000B κατασκευάζεται με ακριβή έλεγχο διαστάσεων για να εξασφαλίζεται σταθερή ευθυγράμμιση εισαγωγής και αξιόπιστη συμβατότητα με επαγγελματικές πλατφόρμες υλικού:

• Υψόμετρο του συστατικού:90,75 mm
• Διάμετρος συνιστώσας:280,75 mm
• Συνολικό μήκος συναρμολόγησης:500,00 mm
• Διάμετρος τρύπας συνδέσμου:Ø0,95 ± 0,05 mm (12 θέσεις), Ø1,05 ± 0,05 mm (18 θέσεις)
• Προστασία από EMI:Ενσωματωμένα δάχτυλα ελατήριας EMI παρέχουν συνεχή αγωγική επαφή με το περβάζι για βελτιωμένη ηλεκτρομαγνητική καταστολή
• Εφαρμογή PCB:Συνιστάται για εφαρμογές μονομερών PCB με καθορισμένες ζώνες αποφυγής των συστατικών
• Γενικές ανοχές:Χ ± 0.20, XX ± 0.15, XXX ± 0.10

LP12AC02000B 1x2 SFP Cage Πληροφορίες συσκευασίας

Για να διασφαλιστεί η διαμετρική συνέπεια και η μηχανική προστασία κατά την αποθήκευση, τον εσωτερικό χειρισμό και τη μεταφορά χύδην,Το LP12AC02000B παρέχεται σε τυποποιημένη βιομηχανική συσκευασία δίσκου κατάλληλη για την παραγωγή OEM και τη διαχείριση αποθήκης.

• Τύπος συσκευασίας:Συσκευή σε δίσκο
• Ποσότητα ανά δίσκο:28 PCS
• Διαμόρφωση της στοίβας δοχείων:8 Επικάλυπτα Τραπέζια
• Συνολική ποσότητα ανά κουτί:224 PCS
• Προσανατολισμός δίσκου:Εναλλακτική περιστροφή 180° για βελτιωμένη σταθερότητα στοίβασης
• Μέγεθος εξωτερικού κουτιού:340 mm (L) × 265 mm (W) × 200 mm (H)

This packaging arrangement helps minimize deformation risk of the EMI spring structure during shipment while improving counting efficiency and production line material control for volume assembly environments.
