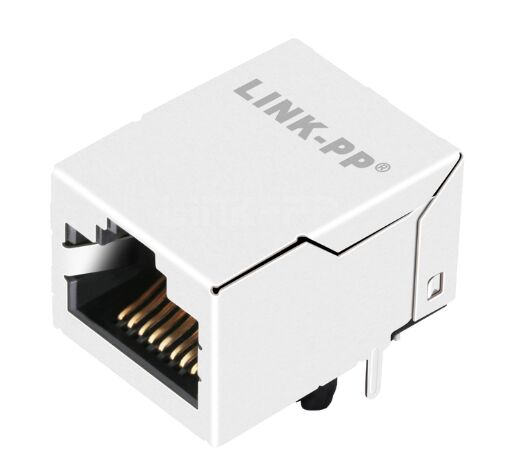

LPJE501DNL 1x1 Through Hole RJ45 Modular Jack Без Магнетиков


Το LPJE501DNL είναι ένα μονωτικό jack 8P8C RJ45 χωρίς ενσωματωμένο μαγνητικό σύστημα, χωρίς LED, με διπλή γωνία εισόδου, μέσω τοποθέτησης τρύπας,και προστατευμένη κατασκευή για βιομηχανικές εφαρμογές Ethernet 10/100/1000 Base-T.


LPJE501DNL 8P8C RJ45 Μοδική πρίζαΧαρακτηριστικά

1Μία θύρα 8P8C πρότυπη διεπαφή Ethernet

Το LPJE501DNL χρησιμοποιεί την παγκόσμια αρχιτεκτονική RJ45 8 θέσεων 8 επαφών, συμβατή με τα κύρια συστήματα καλωδίωσης Ethernet για μετάδοση δικτύου 10/100/1000 Base-T.

2. Μέσα από τρύπα PCB Mount για την βιομηχανική δύναμη

Σε σύγκριση με τις εύθραυστες συνδέσεις SMT, οι πινές συγκόλλησης με διάτρηση παρέχουν ισχυρότερη αντίσταση στη δύναμη εισαγωγής και καλύτερη μακροχρόνια αξιοπιστία συγκόλλησης υπό δονήσεις.

3. Ασφαλισμένο σώμα σύνδεσης για έλεγχο EMI

Η μεταξένια ασπίδα με κασσίτερο βοηθά στη μείωση των ηλεκτρομαγνητικών παρεμβολών, ειδικά σε:

• βιομηχανικές πλακέτες ελέγχου,
• τερματικά επικοινωνίας,
• εξοπλισμός μετατροπής,
• ηλεκτρικά θορυβώδεις εγκαταστάσεις.

4. Εξωτερική μαγνητική συμβατότητα σχεδιασμού

Επειδή δεν υπάρχει μετασχηματιστής ενσωματωμένος στο σώμα του jack, οι μηχανικοί μπορούν να βελτιστοποιήσουν:

• τοποθέτηση μετασχηματιστή απομόνωσης LAN,
• επιλογή κοινού τρόπου πνιγμού,
• στρατηγική για την προστασία από υπερβολικές τάσεις,
• Διαχείριση παρεμπόδισης ίχνη PHY.

5Αντοχή σε μεγάλες θερμοκρασίες

Καθορισμένη από -40 °C έως +85 °C, κατάλληλη τόσο για εμπορικό όσο και για βιομηχανικό υλικό δικτύωσης.

Τεχνικές προδιαγραφές

LPJE501DNL Μία πύλη RJ45 συνδέσεις Σχέδιο

Γιατί οι Μηχανικοί Επιλέγουν το RJ45 Jack Χωρίς Μαγνήτες

Κατά την επιλογή ενός συνδέσμου Ethernet PCB, πολλοί σχεδιαστές δεν χρειάζονται μια υπερμεγέθη ενσωματωμένη μαγνητική πρίζα.

• χαμηλότερο προφίλ συνδέσμου,
• απλούστερη εσωτερική δομή,
• μειωμένο κόστος BOM,
• ελευθερία προσαρμοσμένου μετασχηματιστή,
• και ευκολότερη δρομολόγηση σήματος γύρω από ειδικά κυκλώματα LAN.

Το LPJE501DNL αναπτύχθηκε ειδικά για αυτόν τον τύπο αρχιτεκτονικής μητρικής πλακέτας Ethernet.

Βασικά πλεονεκτήματα μηχανικής


1Χωρίς ενσωματωμένο μαγνητικό.

• Επιτρέπει την ελευθερία σχεδιασμού εξωτερικού μετασχηματιστή/αφθαλμού
• κατάλληλο για προσαρμοσμένες διαταγές Ethernet PHY


2. Ασφαλισμένη μεταλλική στερέωση

• βελτιώνει την καταστολή της ΕΜΙ
• βοηθά στη διατήρηση της σταθερότητας του σήματος σε βιομηχανικό εξοπλισμό


3Μέσα από την Τρύπα THT

• ισχυρότερη αγκύρωση PCB από τα SMT αρθρωτά jack
• ιδανικό για περιβάλλοντα επαναλαμβανόμενης εισαγωγής καλωδίων


4. Επικεφαλίδα προς τα πάνω + πλευρική είσοδος δεξιά γωνία

• συμβατότητα με τυπικό οριζόντιο περίβλημα
• εύκολη πρόσβαση στο πίσω πάνελ RJ45


5Χωρίς σχεδιασμό LED

• καθαρότερο μπροστινό πάνελ
• μειωμένη πολυπλοκότητα των εσωτερικών συστατικών

Συχνές ερωτήσεις σχετικά με το LPJE501DNL RJ45

1Τι σημαίνει "χωρίς ενσωματωμένο μαγνητικό";

Αυτό σημαίνει ότι ο συνδετήρας RJ45 δεν περιέχει τον μετασχηματιστή απομόνωσης Ethernet ή το common mode choke μέσα στο σώμα της πρίζας.

2. Είναι το LPJE501DNL κατάλληλο για Gigabit Ethernet;

Υποστηρίζει εφαρμογές δικτύου 10/100/1000 Base-T Ethernet.

3Είναι ο LPJE501DNL προστατευμένος;

Χρησιμοποιεί ένα θωρακισμένο σκελετό από χαλκό με κασσίτερο για να βελτιώσει την αντοχή σε ΗΜΙ.

4Το LPJE501DNL περιλαμβάνει LED δείκτες;

Όχι, αυτή η έκδοση είναι σχεδιασμένη χωρίς LED.

5Είναι το LPJE501DNL συμβατό με το YKU-8208ENL;

Χρησιμοποιείται ευρέως ως μηχανικά και ηλεκτρικά συμβατό υποκατάστατο.

Αίτηση LPJE501DNL Τιμή, φύλλο δεδομένων ή δωρεάν δείγματα

Ψάχνετε για έναν αξιόπιστο LPJE501DNL RJ45 Modular Jack χωρίς Ενσωματωμένο Μαγνητικό προμηθευτή για το έργο σας Ethernet PCB;

Παρέχουμε:

• τιμές απευθείας από εργοστάσιο,
• υποστήριξη μηχανικών σχεδίων,
• συμβατή υποκατάσταση,
• Προσαρμογή OEM/ODM,
• και παραγωγή σε όγκο.

Επικοινωνήστε μαζί μας.Τώρα για να πάρετε την τελευταία προσφορά LPJE501DNL, φύλλο δεδομένων, και τη διαθεσιμότητα δείγματος.
