Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: LPJG49883A92NL
Έγγραφο: LPJG49883A92NL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 10 ΤΕΜ
Τιμή: $0.6-$2.2
Συσκευασία λεπτομέρειες: T & r
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: TT,NET30/60/90 Days,Western Union
Δυνατότητα προσφοράς: 5KK/μήνα
Αριθμός ανταλλακτικού: |
LPJG49883A92NL |
Τύπος σύνδεσης: |
RJ45 (10P8C) |
Τύπος προϊόντος: |
Πολλαπλές πύλες συνδέσμου RJ45 |
Αριθμός θυρών: |
1x4 |
Μάνταλο: |
Επάνω |
Ρυθμός δεδομένων: |
1000Base-T |
PoE: |
Μη |
Διάλεξη LED: |
Με |
ΕΜΙ Πλακέτες: |
Με |
Τύπος τοποθέτησης: |
Tht |
Τύπος συγκόλλησης: |
Κύμα |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |
Αριθμός ανταλλακτικού: |
LPJG49883A92NL |
Τύπος σύνδεσης: |
RJ45 (10P8C) |
Τύπος προϊόντος: |
Πολλαπλές πύλες συνδέσμου RJ45 |
Αριθμός θυρών: |
1x4 |
Μάνταλο: |
Επάνω |
Ρυθμός δεδομένων: |
1000Base-T |
PoE: |
Μη |
Διάλεξη LED: |
Με |
ΕΜΙ Πλακέτες: |
Με |
Τύπος τοποθέτησης: |
Tht |
Τύπος συγκόλλησης: |
Κύμα |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |

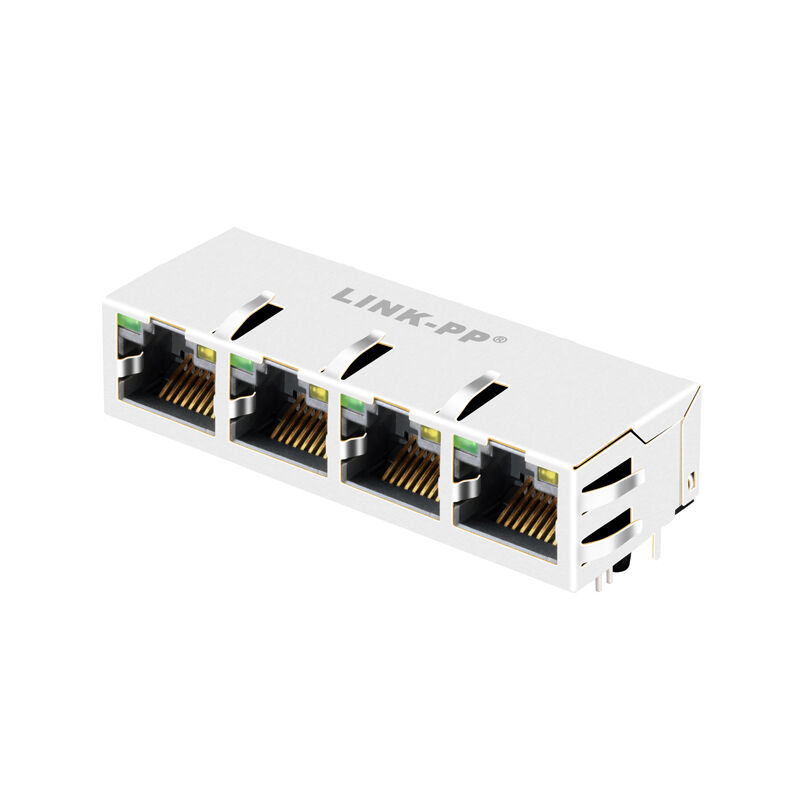

Το LPJG49883A92NL είναι ένας πολυθύρας RJ45 σύνδεσμος 1x4 με ενσωματωμένα μαγνητικά σχεδιασμένος για εφαρμογές Ethernet 1000Base-T. Συνδυάζει τη διεπαφή RJ45, τα μαγνητικά εξαρτήματα, θωράκιση με ελατήριο EMI, και ενδείξεις LED σε μια συμπαγή λύση, βοηθώντας στην απλοποίηση της διάταξης PCB, στη βελτίωση της ακεραιότητας του σήματος και στην υποστήριξη αξιόπιστης συνδεσιμότητας δικτύου. Σύμφωνα με το σχέδιο, αυτό το μοντέλο είναι κατασκευασμένο για μη-PoE εφαρμογές και χρησιμοποιεί μια διαμόρφωση ασφάλισης με πράσινες/κίτρινες επιλογές LED.
Στους 25°C, το LPJG49883A92NL καθορίζεται με τα ακόλουθα δεδομένα απόδοσης:
1. Λόγος σπειρών: 1CT:1CT ±5%
2. OCL: 350uH min @100KHz, 0.1V, 8mA DC bias
3. Απώλεια εισαγωγής: -1.2 dB max από 1–100MHz
4. Απώλεια επιστροφής:
5. Διασταυρούμενη παρεμβολή: -30 dB min από 1–100MHz
6. Απόρριψη κοινού τρόπου: -30 dB min από 1–100MHz
7. Απομόνωση πλευράς PHY προς πλευρά γραμμής: 1500Vrms
8. Εύρος θερμοκρασίας λειτουργίας: -40°C έως +85°C
| Κατηγορία | Προδιαγραφή |
|---|---|
| Αριθμός Μέρους | LPJG49883A92NL |
| Τύπος Προϊόντος | Πολυθύρας RJ45 Σύνδεσμος με Ενσωματωμένα Μαγνητικά |
| Διαμόρφωση Θύρας | 1 × 4 (Τετραπλή Θύρα) |
| Τύπος Συνδέσμου | RJ45 (10P8C) |
| Ταχύτητα Ethernet | 1000Base-T (Gigabit Ethernet) |
| Υποστήριξη PoE | Μη-PoE |
| Προσανατολισμός Ασφάλισης | Ασφάλιση |
| Ενδείξεις LED | Πράσινο / Κίτρινο |
| Θωράκιση | Θωρακισμένο με Ελατήριο EMI |
| Τύπος Στήριξης | Μέσω Οπής (Στήριξη PCB) |
| Θερμοκρασία Λειτουργίας | -40°C έως +85°C |
| Συμμόρφωση |
IEEE 802.3, RoHS |
| Παράμετρος | Τιμή |
|---|---|
| Μήκος | 25.25 mm |
| Πλάτος | 59.2 mm |
| Ύψος | 13.50 mm |
| Υλικό Περιβλήματος | PBT + 30% Ίνες Γυαλιού (UL94V-0) |
| Υλικό Επαφής | Φωσφορικός Χαλκός |
| Υλικό Θωράκισης | Ανοξείδωτος Χάλυβας (SUS 304) |
| Επίστρωση Επαφής |
Χρυσός ≥ 6 µin |
| Χρώμα | Μήκος Κύματος (nm) | Τάση Ορθής Πόλωσης (VF) | Ρεύμα Διαρροής (IR) |
|---|---|---|---|
| Πράσινο | 565 nm | 1.8 – 2.6 V | ≤ 10 µA |
| Κίτρινο | 585 nm | 1.8 – 2.6 V | ≤ 10 µA |
Το LPJG49883A92NL ταιριάζει ιδανικά για:
