Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: LPJG4933-7HENL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50 τεμ
Τιμή: $0.6-$1.3
Συσκευασία λεπτομέρειες: Ταινία και καρούλι (1 χαρτοκιβώτιο = 1200 τεμ.)
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: TT,NET30/60/90 Days,Western Union
Δυνατότητα προσφοράς: 5000K.PCS/Μήνας
Αριθμός ανταλλακτικού: |
LPJG4933-7HENL |
Θέση/Επαφές: |
10P8C |
Χρώμα LED: |
Πράσινο/Κίτρινο |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Κάτω |
Ρυθμός δεδομένων: |
1000Base-T |
PoE: |
Μη |
Διάλεξη LED: |
Με |
ΕΜΙ Πλακέτες: |
χωρίς |
Τύπος τοποθέτησης: |
Tht |
Τύπος συγκόλλησης: |
Κύμα |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |
Αριθμός ανταλλακτικού: |
LPJG4933-7HENL |
Θέση/Επαφές: |
10P8C |
Χρώμα LED: |
Πράσινο/Κίτρινο |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Κάτω |
Ρυθμός δεδομένων: |
1000Base-T |
PoE: |
Μη |
Διάλεξη LED: |
Με |
ΕΜΙ Πλακέτες: |
χωρίς |
Τύπος τοποθέτησης: |
Tht |
Τύπος συγκόλλησης: |
Κύμα |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |

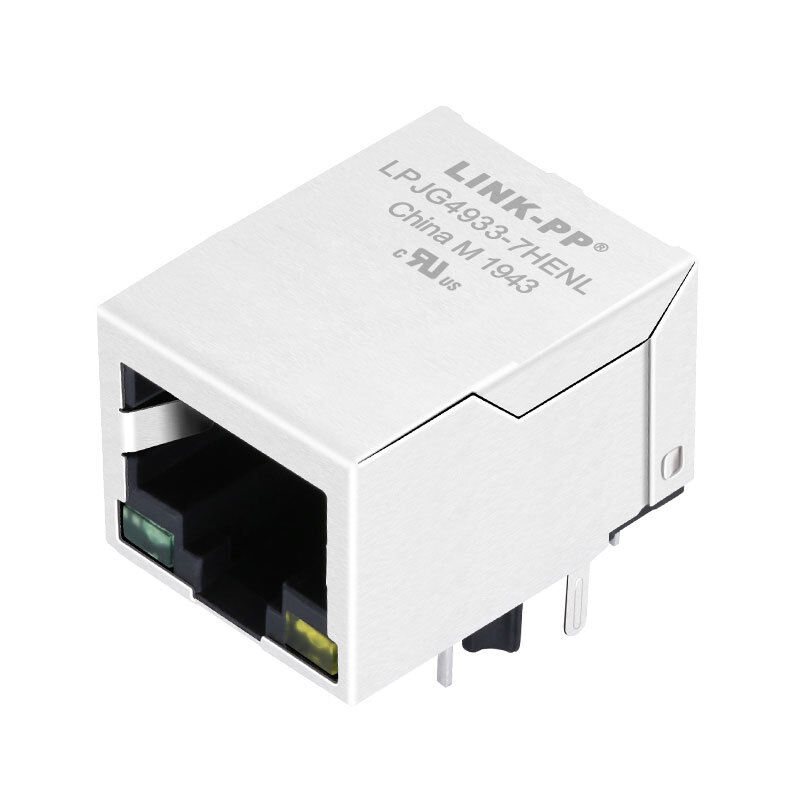

ΗΕφαρμογή των προδιαγραφών που καθορίζονται στην παράγραφο 1είναιΣύνδεσμος RJ45 με ενσωματωμένο μαγνητικό 1000 Base-TΣχεδιασμένο ως1x1 θύρα RJ45 MagJackΓια τη συνδεσιμότητα Gigabit Ethernet.Διάταξη tab-down, δεξιά γωνία, πλάγια είσοδο,Εγκατάσταση διατρυπών, καιπράσινη/κίτρινη ένδειξη LED, ενώ προσδιορίζεται επίσηςΧωρίς ελατήριο EMIΑυτό το καθιστά μια πρακτική επιλογή για συμπαγείς σχεδιασμούς Ethernet που χρειάζονται ενσωματωμένο μαγνητικό, σαφή κατάσταση σύνδεσης / δραστηριότητας και σταθερή συναρμολόγηση σε επίπεδο πλακέτας.
Σχεδιασμένο για10/100/1000 Βάση-T Ethernet, το LPJG4933-7HENL είναι κατασκευασμένο για να ανταποκρίνεταιIEEE 802.3απαιτήσεων και υποστηρίζει θερμοκρασίες λειτουργίας από-40°C έως +85°C, καθιστώντας το κατάλληλο για απαιτητικά εμπορικά και βιομηχανικά περιβάλλοντα δικτύωσης.
| Παράμετρος | Προδιαγραφές |
|---|---|
| Αριθμός τμήματος | LPJG4933-7HENL |
| Ετικέτα | LINK-PP |
| Τύπος συνδέσμου | RJ45 MagJack (Ενσωματωμένη μαγνητική) |
| Διαμόρφωση λιμένων | 1 × 1 (ενιαίο λιμάνι) |
| Αριθμός θέσεων / επαφών | 10P8C |
| Ταχύτητα Ethernet | 10/100/1000 Βάση-Τ |
| Εφαρμογή | Ethernet (μη PoE) |
| Τύπος στερέωσης | Μέσα από την τρύπα |
| Προσανατολισμός | 90° δεξιά γωνία (πλευρή είσοδος) |
| Τύπος κλειδαριού | Επισκόπηση κάτω |
| Προστασία | Προστατευμένο (χωρίς ελατήριο δαχτυλίδι EMI) |
| Δείκτης LED | Πράσινο / Κίτρινο |
| Θέρμανση λειτουργίας | -40°C έως +85°C |
| Συμμόρφωση | IEEE 802.3, RoHS |
| Πιστοποίηση UL | Ε484635 |
| Παράμετρος | Προδιαγραφές |
|---|---|
| Αναλογία περιστροφής | 1CT:1CT ± 5% |
| OCL (Ανοιχτή επαγωγικότητα κυκλώματος) | ≥ 350 μH @ 100 kHz, 0,1V, 8mA DC Bias |
| Απώλεια εισαγωγής | ≤ -1,2 dB (1100 MHz) |
| Επιστροφή απώλειας | ≥ -16 dB (1 ∆30 MHz) |
| ≥ -12 dB (3060 MHz) | |
| ≥ -10 dB (6080 MHz) | |
| ≥ -8 dB (80-100 MHz) | |
| Διασταυρούμενη ακοή | ≥ -30 dB (1100 MHz) |
| Απορρίπτεται η κοινή λειτουργία | ≥ -30 dB (1100 MHz) |
| Τετάρτη | 1500 Vrms (PHY προς γραμμή) |
| Παράμετρος | Πράσινο LED | Κίτρινο LED |
|---|---|---|
| Πύργος κορυφής | 565 nm | 585 nm |
| Προσωρινή τάση (VF @ 20mA) | 1.8 2,6 V | 1.8 2,6 V |
| Αντίστροφο ρεύμα (IR @ 5V) | ≤ 10 μA | ≤ 10 μA |
| Παράμετρος | Προδιαγραφές |
|---|---|
| Διάρκεια συσκευασίας | 21.25 mm (0.837 ίντσες) |
| Διάμετρο του πακέτου | 150,94 mm (0,628 ίντσες) |
| Υψόμετρος συσκευασίας | 13.30 mm (0,524 ίντσες) |
| Εγκατάσταση PCB | Μέσα από την τρύπα |
| Διαμόρφωση PCB | Συνιστώμενη προβολή από την κορυφή |
| Κατεύθυνση εισόδου | Πλευρική είσοδος |
| Συστατικό | Υλικό |
|---|---|
| Διαμονή | Θερμοπλαστική PBT + 30% γυάλινες ίνες (UL94V-0) |
| Επαφές | Φωσφόρος Χαλκός (C5210R-EH, 0,35 mm) |
| Πινάκια | Μεταλλικό (C2680R-H, 0,35 mm) |
| Ασπίδα | SUS 304 (0,2 mm πάχος) |
| Επικάλυψη επαφής | Χρυσός ≥ 15 μin (περιοχή επαφής) |
| Παράμετρος | Προδιαγραφές |
|---|---|
| Μέθοδος συγκόλλησης | Συναρμολόγηση κυμάτων |
| Τελευταία θερμοκρασία συγκόλλησης | 260°C |
| Χρόνος συγκόλλησης | 5 δευτερόλεπτα |
| Κατηγορία | Λεπτομέρειες |
|---|---|
| Τυπικές εφαρμογές | Συσκευές SOHO, Modems ADSL, LAN-on-Motherboard (LOM), Hubs, Switches |
| Στόχος πλατφόρμας | BeagleBone Green Eco (σύνδεση Gigabit Ethernet) |
| Πλεονέκτημα σχεδιασμού | Η ενσωματωμένη μαγνητική μειώνει το BOM και απλοποιεί τη διάταξη PCB |
Αυτός ο RJ45 MagJack είναι σχεδιασμένος για εφαρμογές όπως συσκευές SOHO, modems ADSL, LAN-on-Motherboard (LOM) σχεδιασμοί, hubs και switches.ταιριάζει επίσης καλά σε ενσωματωμένα συστήματα δικτύωσης, πλαίσια ανάπτυξης και άλλο εξοπλισμό με δυνατότητα Ethernet που απαιτεί μια συμπαγή και αξιόπιστη διεπαφή συνδέσμων.
Το LPJG4933-7HENL είναι κατάλληλο γιαBeagleBone Green οικολογικά βασισμένα σχέδιαπου χρειάζονται έναΣυνδετήρας Gigabit Ethernet RJ45 με ενσωματωμένο μαγνητικόΓια πλατφόρμες βιομηχανικής ανάπτυξης ανοιχτού κώδικα όπως το BeagleBone Green Eco,Αυτός ο σύνδεσμος υποστηρίζει το είδος της σταθερής διεπαφής Ethernet που αναμένεται σε εμπορικές και βιομηχανικές ενσωματωμένες εφαρμογέςΑυτό το καθιστά μια πρακτική επιλογή σε επίπεδο πλατφόρμας κατά το σχεδιασμό γύρω από δίκτυα Gigabit και μακροπρόθεσμη αξιοπιστία.
