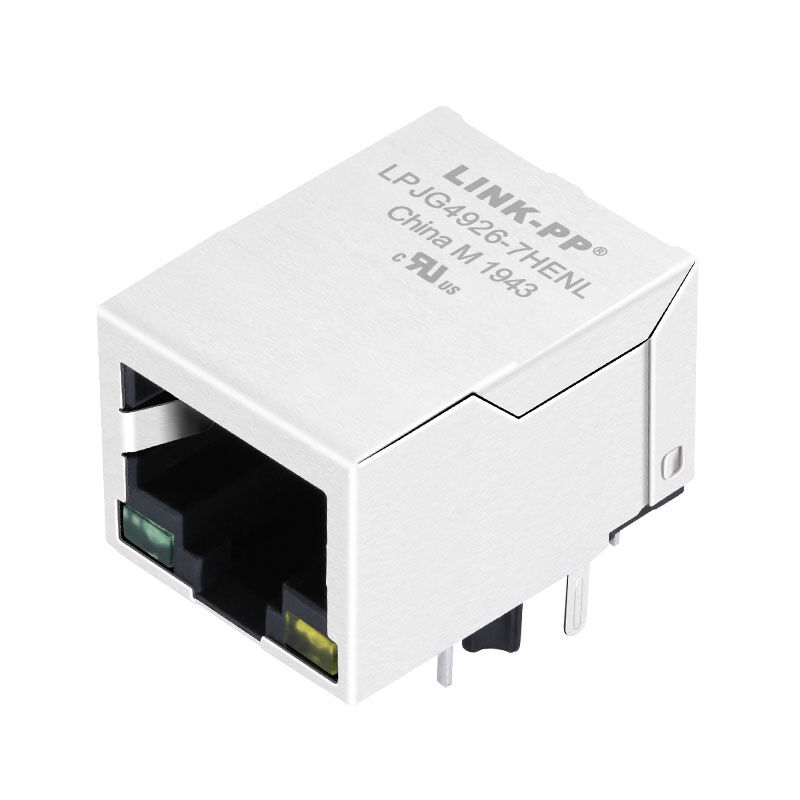

LPJG4926-7HENL PoE+ RJ45 σύνδεσμος με 1000Base-T ενσωματωμένο μαγνητικό

1×1 1000Base-T RJ45 MagJack με ενσωματωμένα μαγνητικά, υποστήριξη PoE+ (802.3at), LED σύνδεσης/δραστηριότητας και πλήρη θωράκιση EMI. Πιστοποίηση UL, –40°C έως +85°C.

LPJG4926-7HENL 1000BASE-T PoE+ Magjack Επισκόπηση

Το LINK-PP LPJG4926-7HENL είναι ένας στιβαρός μονής θύρας (1×1) RJ45 Magjack (10P8C) που ενσωματώνει τον μαγνητικό μετασχηματιστή μέσα στον σύνδεσμο. Υποστηρίζει Gigabit Ethernet (1000Base-T) και πληροί τα πρότυπα IEEE 802.3at PoE+. Κατασκευασμένο σύμφωνα με βιομηχανικές προδιαγραφές, είναι πιστοποιημένο κατά UL και συμβατό με RoHS/REACH, και λειτουργεί σε θερμοκρασίες –40°C έως +85°C. Με ενσωματωμένα πράσινα/κίτρινα LED σύνδεσης/δραστηριότητας και πλήρη μεταλλική θωράκιση, αυτό το MagJack παρέχει σταθερά δεδομένα υψηλής ταχύτητας και ισχύ (έως 57 V, 720 mA ανά θύρα) μέσω ενός μόνο καλωδίου, καθιστώντας το ιδανικό για switches, routers, βιομηχανικούς υπολογιστές, έξυπνους μετρητές και άλλες εφαρμογές δικτύωσης ή PoE.

Τα ενσωματωμένα μαγνητικά (μετασχηματιστές και πηνία) του LPJG4926-7HENL βελτιώνουν την ακεραιότητα του σήματος και καταστέλλουν την ηλεκτρομαγνητική παρεμβολή (EMI). Η ενσωμάτωση των μαγνητικών μέσα στην υποδοχή εξαλείφει την ανάγκη για ξεχωριστά εξαρτήματα, εξοικονομώντας χώρο στην πλακέτα και βελτιώνοντας την αξιοπιστία. Αυτός ο σχεδιασμός προσφέρει χαμηλή απώλεια εισαγωγής και υψηλή απόρριψη κοινού τρόπου, εξασφαλίζοντας καθαρά σήματα Gigabit Ethernet ακόμη και σε θορυβώδη περιβάλλοντα.

Βασικά Χαρακτηριστικά

• Ενσωματωμένα Μαγνητικά (MagJack): Εσωτερικός μετασχηματιστής Ethernet και πηνία παρέχουν ανώτερη θωράκιση EMI και αξιοπιστία σήματος. Αυτός ο πλήρως ενσωματωμένος σχεδιασμός απλοποιεί τη διάταξη της πλακέτας και μειώνει τον αριθμό των εξαρτημάτων της πλακέτας.
• Υποστήριξη 1000Base-T Gigabit & PoE+: Υποστηρίζει ρυθμούς δεδομένων έως 1 Gbps και συμμορφώνεται με το IEEE 802.3at (PoE+) για παροχή ισχύος. Επιτρέπει την τροφοδοσία συσκευών όπως κάμερες IP και τηλέφωνα VoIP απευθείας μέσω του καλωδίου (57 V, 720 mA) χωρίς εξωτερικά τροφοδοτικά.
• LED Σύνδεσης/Δραστηριότητας: Διπλά LED (αριστερό = πράσινο, δεξί = κίτρινο) υποδεικνύουν την κατάσταση σύνδεσης και τη δραστηριότητα του δικτύου, βοηθώντας στη γρήγορη διάγνωση και επαλήθευση εγκατάστασης.
• Πλήρης Θωράκιση & Προστασία EMI: Μεταλλικό περίβλημα και ενσωματωμένα μαγνητικά προσφέρουν “ενισχυμένη θωράκιση EMI, ενισχύοντας τόσο την ακεραιότητα της σύνδεσης όσο και την αξιοπιστία του σήματος”. Αυτό καθιστά τον σύνδεσμο ανθεκτικό σε παρεμβολές σε βιομηχανικά και τηλεπικοινωνιακά περιβάλλοντα.
• Βιομηχανική Ανθεκτικότητα: Στήριξη μέσω οπών (THT) με μάνταλο προς τα κάτω εξασφαλίζει ασφαλείς συνδέσεις. Ονομαστική λειτουργία σε –40°C έως +85°C και πιστοποίηση UL File E484635, πληροί αυστηρά πρότυπα ποιότητας και ασφάλειας.

Προδιαγραφές Συνδέσμου RJ45 PoE+ LPJG4926-7HENL

Ηλεκτρικές Προδιαγραφές

Συνδυάζοντας ταχύτητα Gigabit, ισχύ PoE+ και μαγνητικά σε μία μονάδα, το LPJG4926HENL παρέχει μια ολοκληρωμένη λύση RJ45 που βελτιώνει την ποιότητα του σήματος και απλοποιεί τα σχέδια Ethernet. Η βιομηχανική του κατασκευή με LED και υποστήριξη ευρέος φάσματος θερμοκρασιών προσφέρει αξιόπιστη απόδοση για εφαρμογές δικτύωσης υψηλής ταχύτητας και τροφοδοσίας μέσω Ethernet.

Φύλλο Δεδομένων Συνδέσμου RJ45 LPJG4926-7HENL PoE+

Μηχανικές Πληροφορίες και Υλικά

Το LPJG4926-7HENL είναι κατασκευασμένο με ανθεκτικά υλικά και λεπτομέρειες παραγωγής που υποστηρίζουν αξιόπιστη χρήση σε υλικό Ethernet:

• Περίβλημα: Θερμοπλαστικό PBT + 30% G.F, UL94V-0
• Υλικό Επαφής: Φωσφοροχαλκός C5210R-EH, πάχος 0.35mm
• Ακίδες: Ορείχαλκος C2680R-H, πάχος 0.35mm
• Θωράκιση: SUS 201-1/2H, πάχος 0.2mm
• Επίστρωση Επαφής: Χρυσός 15 μικροίντσες ελάχιστο στην περιοχή επαφής
• Κύκλοι Εισαγωγής: 750 ελάχιστο, πάνω από 5000 μέγιστο
• Θερμοκρασία Άκρου Συγκόλλησης Κυματοειδούς: 250°C για 5 δευτερόλεπτα
• Πιστοποίηση UL: Αριθμός Αρχείου E484635

Συχνές Ερωτήσεις για τον Μαγνητικό Σύνδεσμο RJ45 LPJG4926-7HENL Ο Σύνδεσμος RJ45 LPJG4926-7HENL με Ενσωματωμένα Μαγνητικά

είναι μια αξιόπιστη επιλογή για μηχανικούς και κατασκευαστές που χρειάζονται έναν συμπαγή, θωρακισμένο και υψηλής απόδοσης 1000Base-T PoE+ MagJack. Με ισχυρή ηλεκτρική απόδοση, ανθεκτική κατασκευή και ευρεία υποστήριξη εφαρμογών, είναι κατάλληλος για σύγχρονα σχέδια προϊόντων Ethernet.1. Τι είναι ένας σύνδεσμος RJ45 με ενσωματωμένα μαγνητικά;Ένας σύνδεσμος RJ45 με ενσωματωμένα μαγνητικά συνδυάζει την υποδοχή Ethernet και τα μαγνητικά εξαρτήματα σε ένα μέρος. Αυτός ο σχεδιασμός βοηθά στην απλοποίηση της διάταξης της πλακέτας, στη μείωση του αριθμού των εξαρτημάτων και στη βελτίωση της αποδοτικότητας συναρμολόγησης.

2. Είναι ο LPJ4013EDNL κατάλληλος για εφαρμογές PoE+;

Ναι. Ο LPJ4013EDNL έχει σχεδιαστεί για

PoE+

και υποστηρίζει τις απαιτήσεις IEEE 802.3at.3. Για τι χρησιμοποιείται ο LPJG4926-7HENL;Χρησιμοποιείται σε εξοπλισμό Ethernet 1000Base-T που απαιτεί σύνδεσμο RJ45 με ενσωματωμένα μαγνητικά, ειδικά σε εφαρμογές PoE+.

4. Υποστηρίζει αυτός ο σύνδεσμος 1000Base-T;

Ναι. Ο LPJ4013EDNL είναι ένας

1000Base-T

σύνδεσμος RJ45 με ενσωματωμένα μαγνητικά.5. Είναι αυτός ο σύνδεσμος θωρακισμένος;Ναι, είναι ένας

θωρακισμένος

σχεδιασμός RJ45 MagJack.6. Ποια μέθοδο στήριξης χρησιμοποιεί;Χρησιμοποιεί στήριξη

μέσω οπών (THT)

και υποστηρίζει συναρμολόγηση με συγκόλληση κυματοειδούς.
