747540101 Κλουβί SFP+ με μία θύρα με φουσκωτή γκαζέλα

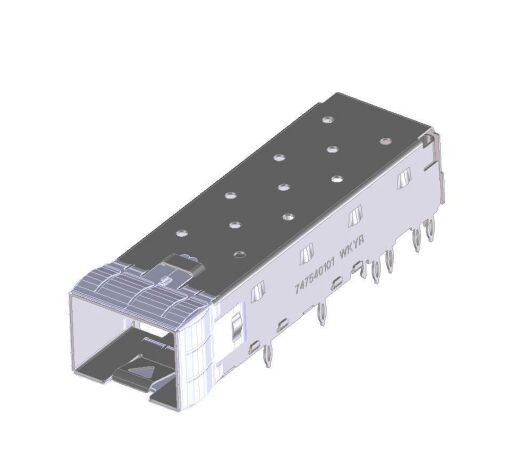

747540101 Επισκόπηση της συναρμολόγησης κλουβιών SFP+

Η747540101 Συγκρότημα κλουβιών SFP+είναιΚλουβί SFP+ με μία θύρασχεδιασμένο για εφαρμογές οπτικών μονάδων υψηλής ταχύτητας όπου απαιτείται αξιόπιστη μηχανική κατακράτηση, καταστολή EMI και σταθερή τοποθέτηση PCB.Σύστημα συνδέσμων SFP και SFP+, αυτή η συλλογή κλουβιών υποστηρίζει σύγχρονα σχέδια υλικού δικτύου που απαιτούν ασφαλή εμπλοκή της μονάδας και αποτελεσματική θερμική απόδοση.

Κατασκευασμένο μεΠροστασία στεγνώσεων με πέλμα ελαστικού δακτύλου,3.05 mm πινάκια για τοποθέτηση, καικλειδαριά κλειδώματος με ελατήριο εκτόξευσης, το 747540101 προσφέρει αξιόπιστη διατήρηση της μονάδας και εύκολη αφαίρεση κατά τη διάρκεια της υπηρεσίας ή της συντήρησης.Ο σχεδιασμός του επιτρέπει τη σύνδεση κλουβί συναρμολόγηση να εισαχθεί σε ένα περιθώριο μετά την τοποθέτηση του στο PCB, καθιστώντας το κατάλληλο για συμπαγές και εξοπλισμό δικτύωσης που βασίζεται στις επιδόσεις.

Βασικά χαρακτηριστικά του πλαισίου SFP+ 747540101

• Συγκρότημα κλουβιών SFP+ με μία θύρα
• Σφραγίδα φεγγαριού του δακτύλουγια βελτιωμένη καταστολή του ΕΜΙ
• 3.05 mm πινάκια για τοποθέτησηγια την τοποθέτηση PCB
• Κλειδωτική κλειδαριάΒοηθά στην σταθεροποίηση της μονάδας
• Πρεμιέρα εκτόξευσηςΒοηθά στην αφαίρεση της μονάδας
• Θερμικές πύλες εξαερισμούυποστήριξη της διαχείρισης της ροής αέρα και της θερμότητας
• Μηχανοκίνητα κινητήρες
• Μέρος τηςΣύστημα συνδέσμων SFP και SFP+

Προδιαγραφές του 747540101 Molex SFP Cage

Ηλεκτρικές τιμές

Η747540101 Συγκρότημα κλουβιών SFP+είναι εγκεκριμένο για τις ακόλουθες ηλεκτρικές συνθήκες:

• Τετάρτη:120 V εναλλακτικός
• ρεύμα:0.5 άμπερες μέγιστο

Οι εν λόγω βαθμολογίες υποστηρίζουν τη χρήση σε συμβατά σχέδια υλικού υποδοχής που απαιτούν αξιόπιστη απόδοση κλουβιών συνδέσμων.

Περιβαλλοντική απόδοση

Το 747540101 έχει σχεδιαστεί για να λειτουργεί σε ευρύ εύρος θερμοκρασιών, καθιστώντας το κατάλληλο για δίκτυα και συστήματα επικοινωνίας που χρησιμοποιούνται σε απαιτητικά περιβάλλοντα.

• Θερμοκρασία λειτουργίας:-40°C έως +85°C
• Θερμοκρασία μη λειτουργίας:-55°C έως +105°C

Αυτό το ευρύ εύρος θερμοκρασιών συμβάλλει στη στήριξη της αξιοπιστίας του συστήματος τόσο σε ενεργή λειτουργία όσο και σε συνθήκες αποθήκευσης ή μεταφοράς.

747540101 Επιστολή δεδομένων SFP+ για κλουβιά

Συνιστώμενες διαστάσεις τρυπών

747540101 Συνιστώμενη διάταξη της πλακέτας υπολογιστή

747540101 Πλεονεκτήματα σχεδιασμού συσσωματωμάτων κλουβιών SFP+

Η747540101 Συγκρότημα κλουβιών SFP+είναι ένα μηχανικό περίβλημα που χρησιμοποιείται για την υποστήριξηSFP+ (Small Form Factor Pluggable Plus)Μονούλες δέκτη-παραγωγού σε ένα κύριο PCB.Παρέχει μια σταθερή διεπαφή μεταξύ της οπτικής μονάδας και του περιβλήματος του εξοπλισμού, συμβάλλοντας παράλληλα στη μείωση των ηλεκτρομαγνητικών παρεμβολών και τη βελτίωση της θερμικής απόδοσης.

Αυτός ο τύπος κλουβιού χρησιμοποιείται συνήθως σε συσκευές δικτύου που απαιτούν υψηλή πυκνότητα λιμένων και αξιόπιστη οπτική συνδεσιμότητα.Η σχεδίαση ενός λιμένα το καθιστά μια πρακτική επιλογή για συμπαγή συστήματα ή αρχιτεκτονικές εξοπλισμού που χρησιμοποιούν μεμονωμένες τοποθεσίες δέκτη.

1. Καταστολή των ΕΜΙ και θερμικός σχεδιασμός

Η747540101 Κλουβί SFP+είναι σχεδιασμένο για να υποστηρίζει και τα δύοΈλεγχος ΕΜΙκαιδιάχυση της θερμότηταςΕίναι.Σφραγίδα φουσκώματος αριστερού δακτύλουκαι οι λειτουργίες αγωγού γείωσης βοηθούν στην ελαχιστοποίηση του ανεπιθύμητου ηλεκτρομαγνητικού θορύβου, ο οποίος είναι κρίσιμος σε περιβάλλοντα δικτύωσης υψηλής ταχύτητας.

Επιπλέον, το κλουβί περιλαμβάνειΘερμικές πύλες εξαερισμούΑυτό συμβάλλει στη βελτίωση της θερμικής διαχείρισης και συμβάλλει στη σταθερή μακροπρόθεσμη απόδοση σε απαιτητικές εφαρμογές.

2Ασφαλής διατήρηση και εύκολη αφαίρεση της μονάδας

Αυτό...Συγκρότημα κλουβιών SFP+χρησιμοποιείκλειδαριά κλειδώματοςΗ λειτουργία της οπτικής μονάδας πρέπει να είναι σταθερή κατά τη διάρκεια της λειτουργίας.ελατήριο εκτόξευσηςβοηθά στην απελευθέρωση της μονάδας όταν πρέπει να αφαιρεθεί, καθιστώντας την συντήρηση ταχύτερη και πιο βολική.

Αυτός ο συνδυασμός υποστήριξης διατήρησης και αφαίρεσης είναι ιδιαίτερα χρήσιμος σε συστήματα όπου αναμένεται αντικατάσταση της μονάδας κατά τη διάρκεια συντήρησης, αναβάθμισης ή υπηρεσίας πεδίου.

Τυπικές εφαρμογές Κλουβί SFP+ με πινάκια για την πρόσβαση σε πινάκια

Η747540101 Συγκρότημα κλουβιών SFP+χρησιμοποιείται συνήθως για:

• Διακόπτες δικτύου
• Δρομολογητές
• Σερβερ
• Συστήματα αποθήκευσης
• Εξοπλισμός τηλεπικοινωνιών
• Υλικό κέντρου δεδομένων
• Πλατφόρμες επικοινωνίας υψηλής ταχύτητας

Κάθε σχεδιασμός που απαιτείΚλουβί SFP+ με μία θύρα, καταστολή EMI, και η τοποθέτηση PCB-press-fit μπορεί να επωφεληθεί από αυτή τη συναρμολόγηση.

Συχνές Ερωτήσεις

Η747540101 Συγκρότημα κλουβιών SFP+είναι αξιόπιστοςΚλουβί SFP+ με μία θύρακατασκευασμένο για ασφαλή διατήρηση της μονάδας, καταστολή EMI και θερμική υποστήριξη.3.05 mm πινάκια για τοποθέτηση, ακλειδαριά κλειδώματος, καιελατήριο εκτόξευσης, είναι κατάλληλο για δίκτυα υψηλής ταχύτητας και εξοπλισμό επικοινωνίας που απαιτεί σταθερές μηχανικές και ηλεκτρικές επιδόσεις.

1Τι είναι το 747540101;

Η747540101είναιΣυγκρότημα κλουβιών SFP+ με μία θύραπου προορίζονται για χρήση στοΣύστημα συνδέσμων SFP και SFP+.

2Το 747540101 υποστηρίζει την κατάργηση της ΕΜΙ;

Ναι, περιλαμβάνει έναΣφραγίδα φουσκώματος αριστερού δακτύλουκαι αγωγικά χαρακτηριστικά σχεδιασμού για να βοηθήσει μεΚαταστολή της ΕΜΕ.

3Πώς το κλουβί είναι τοποθετημένο στο PCB;

Το κλουβί συνδέεται με το κύριο PCB χρησιμοποιώντας3.05 mm πινάκια για τοποθέτηση.

4Τι βοηθά στην αφαίρεση της μονάδας SFP+;

Το σύνολο περιλαμβάνει:ελατήριο εκτόξευσηςγια να βοηθήσει στην αφαίρεση της μονάδας.

5Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Το εύρος θερμοκρασίας λειτουργίας είναι-40°C έως +85°C.
