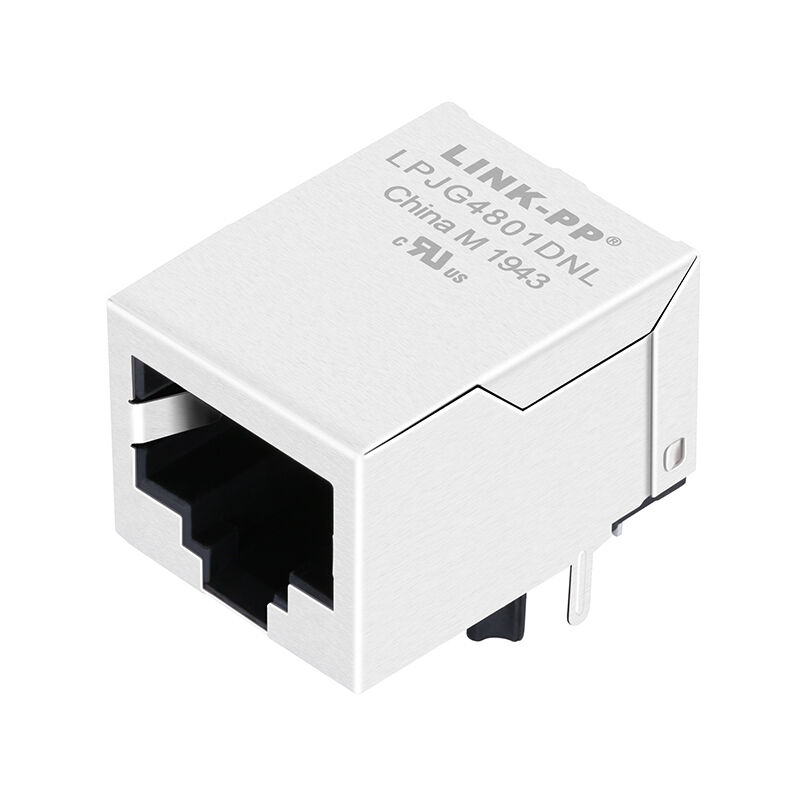

LPJG4801DNL 1000Base-T Μαγνητικός σύνδεσμος RJ45 χωρίς LED

ΗLPJG4801DNL 1000Base-T RJ45 σύνδεσμος με ενσωματωμένο μαγνητικόείναι υψηλής απόδοσηςRJ45 MagJackσχεδιασμένο για εφαρμογές Gigabit Ethernet.σταθερή ακεραιότητα σήματος, συμπαγή ενσωμάτωση PCB και βιομηχανική αξιοπιστία, αυτός ο συνδετήρας ενσωματώνει μαγνητικά άμεσα στην πύλη RJ45 εξαλείφοντας την ανάγκη για εξωτερικούς μετασχηματιστές.

Χρησιμοποιείται ευρέως σε:

• Εξοπλισμός δικτύωσης SOHO (μοντέμ ADSL)
• LAN-on-Motherboard (LOM)
• Εναλλακτικά διακόπτες και κόμβοι Ethernet

Αν σχεδιάζετεΠύλες Gigabit Ethernet χωρίς απαιτήσεις LED και EMI, το LPJG4801DNL είναι μια οικονομικά αποδοτική και αξιόπιστη λύση.

LPJG4801DNL1x1 RJ45 MagJackΚλειδίΠροδιαγραφές

• Αριθμός μέρους:LPJG4801DNL
• Τύπος προϊόντος:Συνδετήρας RJ45 με ενσωματωμένο μαγνητικό σύστημα (RJ45 MagJack)
• Ποσοστό δεδομένων:1000Base-T (Gigabit Ethernet)
• Διαμόρφωση θύρας:1 × 1
• Τύπος στερέωσης:Μέσα από τρύπα (THT)
• ΣυναρμολόγησηΣυμφωνητικό με την συγκόλληση κυμάτων
• Τύπος κλειδαριού:Κάτω!
• Υποστήριξη PoE:Χωρίς PoE
• LED:Δεν περιλαμβάνεται
• ΕΜΙ Φύλακα δάχτυλο:Δεν περιλαμβάνεται
• Θερμοκρασία λειτουργίας:-40°C έως +85°C

Ηλεκτρικές προδιαγραφές

Οι παραμέτροι αυτοί εξασφαλίζουναξιόπιστη απόδοση Gigabit Ethernet σε περιβάλλοντα δικτύωσης υψηλής ταχύτητας.

LPJG4801DNL Μαγνητικός συνδετήρας RJ45 Μηχανική σχεδίαση & διάταξη PCB

Διάμετροι συνδέσμου RJ45

• Σύνθετο σχεδιασμό 1 × 1 θύρας
• Βελτιστοποιημένο για διαμορφώσεις PCB υψηλής πυκνότητας

Συνιστώμενη διάταξη PCB

• Τυποποιημένο αποτύπωμα THT
• Συνδυασμός με συγκόλληση κυμάτων (250°C / 5s)
• Μηχανοκίνητα μηχανήματα

Υλικό και ποιότητα κατασκευής

Το LPJG4801DNL είναι κατασκευασμένο χρησιμοποιώνταςυλικά βιομηχανικής ποιότητας:

• Διαμονή:PBT + 30% γυάλινες ίνες (UL94V-0)
• Επικοινωνίες:Φωσφόρος Χάλκινος
• Σφραγίδες:Άλλες χημικές ουσίες
• Ασπίδα:SUS 304 από ανοξείδωτο χάλυβα
• Χρυσή επικάλυψη:≥ 6 μικροπολ.

Αυτό εξασφαλίζειαντοχή, αντοχή στη διάβρωση και μακροχρόνια ηλεκτρική σταθερότητα.

Γιατί να επιλέξετε RJ45 MagJack με ενσωματωμένο μαγνητικό;

1Απλοποιημένο σχεδιασμό PCB

Τα παραδοσιακά σχέδια Ethernet απαιτούν εξωτερικούς μετασχηματιστές.Το LPJG4801DNL ενσωματώνει μαγνητικά, μειώνοντας:

• Αριθμός συστατικών
• Αποτύπωση PCB
• Σύνθετη σχεδίαση

2Βελτιωμένη ακεραιότητα σήματος

Με ενσωματωμένο μαγνητικό σύστημα, ο σύνδεσμος εξασφαλίζει:

• Καλύτερη αντιστοίχιση παρεμπόδισης
• Μειωμένη ΕΜΕ
• Σταθερή μετάδοση Gigabit

3. Βελτιστοποίηση κόστους

• Λιγότεροι εξωτερικοί παράγοντες
• Λιγότερο κόστος συναρμολόγησης
• Ταχύτερος κύκλος παραγωγής

Πώς να επιλέξετε το σωστό RJ45 MagJack

Κατά την επιλογή ενόςΣύνδεσμος 1000Base-T RJ45 με ενσωματωμένο μαγνητικό, εξετάστε:

1. Απαιτούμενη ταχύτητα δεδομένων:10/100 έναντι 1000Base-T
2. Απαιτήσεις για LED: LPJG4801DNL: Χωρίς LED (σχέδιο εξοικονόμησης κόστους)
3. Προστασία από το ΕΜΙ: Χωρίς ελατήριο EMI → κατάλληλο για προστατευμένα σχέδια
4. Υποστήριξη PoE: Αυτό το μοντέλο είναιμη PoE
5. Περιοχή θερμοκρασίας: Βιομηχανική: -40°C έως +85°C

Γενικές ερωτήσεις σχετικά με το LPJG4801DNL RJ45 MagJack

1Τι είναι ένας RJ45 συνδετήρας με ενσωματωμένο μαγνητικό;

Είναι ένας σύνδεσμος που συνδυάζειΔιασύνδεση RJ45 + μετασχηματιστή + κυκλώματα φιλτραρίσματοςσε μία ενιαία μονάδα.

2Υποστηρίζει το LPJG4801DNL το PoE;

Όχι, αυτό το μοντέλο είναι σχεδιασμένο γιαΕφαρμογές μη PoE.

3Μπορεί να χρησιμοποιηθεί στο Gigabit Ethernet;

Ναι, υποστηρίζει πλήρωςΔίκτυα 1000Base-Tσυμμορφώνονται με την IEEE 802.3.

4Γιατί να επιλέξετε έναν RJ45 χωρίς LED;

• Λιγότερο κόστος
• Μειωμένη κατανάλωση ενέργειας
• Διορθωτικά για εσωτερικά ή ενσωματωμένα συστήματα

Συμπέρασμα: Είναι το LPJG4801DNL το σωστό RJ45 MagJack για εσάς;

ΗLPJG4801DNL 1000Base-T RJ45 MagJackείναι μια εξαιρετική επιλογή αν χρειάζεστε:

• ✔ Αξιόπιστη απόδοση Gigabit Ethernet
• ✔ Ενσωματωμένα μαγνητικά για απλοποιημένο σχεδιασμό
• ✔ Υποστήριξη βιομηχανικής θερμοκρασίας
• ✔ Αποδοτική λύση χωρίς LED και ελατήριο EMI

Για μηχανικούς και αγοραστές που αναζητούνσταθερός, συμπαγής και έτοιμος για παραγωγή RJ45 σύνδεσμος, LPJG4801DNL προσφέρει ισχυρή αξία.
