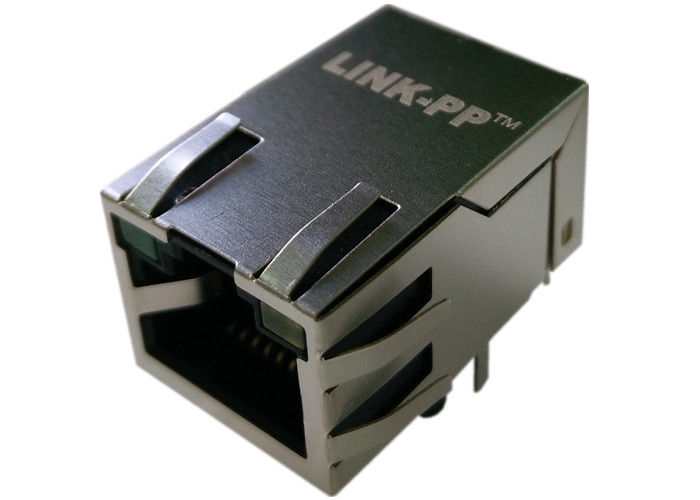

Θηλυκός Ethernet συνδετήρας Rj45 ετικέττα-επάνω 10/100Mbps PulseJack J1011F21PNL

2.1X1, INT. MAG., ΟΔΗΓΗΜΈΝΟΣ, ΑΝΤΊΣΤΡΟΦΟΣ ΣΎΡΤΗΣ

3.J1011F21PNL 【που σχεδιάζει πρότυπο】

Μαζική παραγωγή 【πρότυπο】 4.SM-LPJ1011ABNL

4.LED προαιρετικός, Emi-δάχτυλο προαιρετικό.



J1011F21PNL ηλεκτρική προδιαγραφή: ΣΗΜΕΙΩΣΕΙΣ ΔΟΚΙΜΗΣ (25±5℃)
1.TR: (100KHZ, 0.1V)
  TX=1CT: 1CT ±3% RX=1CT: 1CT ±3%P2.LX: (προκατάληψη 100KHz, 100mV, 8mA, συνεχούς ρεύματος)
  ΚΑΡΦΙΤΣΕΣ: (P1, P2), (P7, P8) =350UH Λ.
3.HIPOT:
  ΚΑΡΦΙΤΣΕΣ (P1, P3, P2) (J1, J2) ΣΕ =1500VAC ΓΙΑ 60 ΔΕΥΤΕΡΌΛΕΠΤΑ
  ΚΑΡΦΙΤΣΕΣ (P7, P6, P8) (J3, J6) ΣΕ =1500VAC ΓΙΑ 60 ΔΕΥΤΕΡΌΛΕΠΤΑ
4.INSERTION ΑΠΩΛΕΙΑ:
  -1.0dB ΑΝΩΤΑΤΟ @ 1.0MHz σε 65MHz
5.RETURN ΑΠΩΛΕΙΑ:
  -20dB ΕΛΑΧΙΣΤΟ @ 1MHz σε 10MHz
  -16dB ΕΛΑΧΙΣΤΟ @ 10MHz σε 30MHz
  -12dB ΕΛΑΧΙΣΤΟ @ 30MHz σε 60MHz
  -10dB ΕΛΑΧΙΣΤΟ @ 60MHz σε 100MHz
6.CROSS ΣΥΖΗΤΗΣΗ:
  -40dB ΕΛΑΧΙΣΤΟ @1MHz σε 30MHz
  -35dB ΕΛΑΧΙΣΤΟ @30MHz σε 60MHz
  -30dB ΕΛΑΧΙΣΤΟ @60MHz σε 100MHz
7.COMMON ΣΤΗΝ ΚΟΙΝΗ ΑΠΟΡΡΙΨΗ ΤΡΟΠΟΥ:
  -30dB ΕΛΑΧΙΣΤΟ @1MHz σε 50MHz
  -20dB ΕΛΑΧΙΣΤΟ @50MHz σε 150MHz
8.OPERATING ΘΕΡΜΟΚΡΑΣΙΑ: 0℃~70℃.
