763527002 2x8 Στοίβαξη SFP+ Κλουβί με Εσωτερικές 2 Θύρες Lightpipes

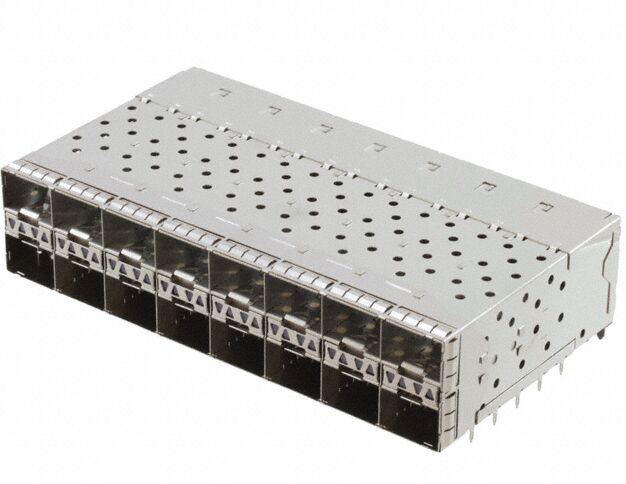

763527002 Επισκόπηση του σπιτιού SFP+ σε στοίβα

Η763527002 Κουτί SFP+ στοιβαγμένοείναισυνδετήρας δεξιάς γωνίας, με διάτρητη τοποθέτησημε320 κυκλώματα και 0,80 mm κλίση, σχεδιασμένο γιασυμπαγείς διαρρύθμσεις PCBΕίναι.Αρχιτεκτονική 2 σειρών (2x8 θύρες)αυξάνει σημαντικά την πυκνότητα του λιμένα, διατηρώντας παράλληλα τη βέλτιστη ροή αέρα και θερμική απόδοση.

ΜεΕνσωματωμένες εσωτερικές λαμπτήρες, η σύνδεση υποστηρίζεισαφής οπτική ένδειξη κατάστασης, βελτίωση της αποτελεσματικότητας της παρακολούθησης του συστήματος σε περιβάλλοντα υψηλού αριθμού λιμένων.

Τεχνικές προδιαγραφές 763527002 2x8 SFP+ κλουβί

Βασικά χαρακτηριστικά και οφέλη

1. Υψηλή πυκνότητα λιμένων (2x8 διαμόρφωση)

• 16 θύρες SFP+ σε ένα συμπαγές αποτύπωμα
• Ιδανικό γιαΣυμπλέκτες κέντρου δεδομένων και συσκευές συγκέντρωσης

- Δεν ξέρω.

2Ενισχυμένο σχεδιασμό προστασίας EMI

• ΕνσωματωμένοΜεταλλική επιφάνεια EMIμειώνει τις παρεμβολές του σήματος
• Διασφαλίζεισταθερή μεταφορά δεδομένων υψηλής ταχύτητας

- Δεν ξέρω.

3Εσωτερική ολοκλήρωση φωτισμού

• 2 εσωτερικές πύλες φωτισμούγια ένδειξη LED
• ΒελτιώνειΔιάγνωση δικτύου και αποδοτικότητα συντήρησης

- Δεν ξέρω.

4- Έτοιμος για υψηλή ταχύτητα.

• ΥποστήριξηΕφαρμογές 10G/25G SFP+
• Βελτιστοποιημένο γιαχαμηλή απώλεια σήματος και υψηλή αξιοπιστία

5- Αλμυρό Μηχανικό Σχεδιασμό

• 100 κύκλοι ζευγαρώσεων αντοχή
• Ασφαλήςμηχανισμός κλειδώματοςγια σταθερή κατακράτηση ενότητας

763527002 Σχεδίαση

763527002 Σχέδιο - Διάσταση

763527002 Σχέδιο - Συνιστώμενη διάταξη PCB

763527002 Σχέδιο - ΠΕΡΙΛΗΨΗ


Υλικό και λεπτομέρειες επικάλυψης του κλουβιού Molex 763527002

Υψηλής Ποιότητας Υλικά για Αξιοπιστία

• Κλουβί: Νικέλιο Ασημένιο (0,25 mm πάχος)
• Διαμονή: Γυάλινα LCP (UL 94V-0, ανθεκτικά σε υψηλές θερμοκρασίες)
• Τερματικά: Χάλυβα από κασσίτερο
• Φωτοσωλήνες: Πολυκαρβονικό (διαφανές, UL 94V-0)
• Σώμα φωτισμού: ψευδάργυρος

Προχωρημένη επικάλυψη για την ακεραιότητα του σήματος

• Περιοχή επαφής:≥ 0,76μm Χρυσό πάνω από Νικέλιο
• Τερματισμός:Ματ Τήνιο πάνω από Νικέλιο
• Σώμα φωτισμού: Νικέλιο επί χαλκού

Πώς να επιλέξετε το σωστό κλουβί SFP+

Όταν επιλέγετε ένα κλουβί SFP+, λάβετε υπόψη τα ακόλουθα:

1Απαιτήσεις πυκνότητας λιμένων

• 2x8 στοιβαγμένο σχεδιασμό είναι ιδανικό γιαPCB με περιορισμένο χώρο

- Δεν ξέρω.

2Δυνατότητα προστασίας από EMI

• ΔιάλεξεΜεταλλικά σχέδια στεγασμάτωνγια περιβάλλοντα υψηλής συχνότητας

3Θερμική και μηχανική σταθερότητα

• Εξασφάλιση της υλικής υποστήριξηςυψηλές θερμοκρασίες λειτουργίας

4. Διαμόρφωση φωτιστικού σωλήνα

• Οι εσωτερικές λάμπες είναι ιδανικές γιασυμπαγές σχεδιασμό μπροστινού πάνελ

- Δεν ξέρω.

5. Συμφωνία

• Ελέγξτε την συμβατότητα μετυποποιημένες μονάδες SFP+ και διαμορφώσεις PCB
