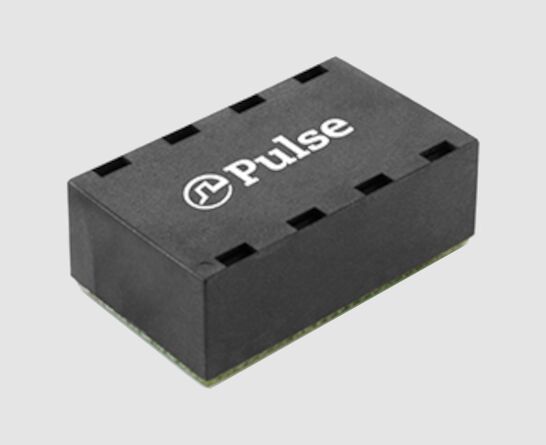

HX5401NL 30w 4P PoE LAN Μετασχηματιστής 4 Θυρών 1000BASE-T BGA Μαγνητικά

Pulse Το HX5401NL είναι ένας μετασχηματιστής LAN PoE τεσσάρων θυρών σχεδιασμένος για εφαρμογές Ethernet 1000BASE-T που απαιτούν σταθερή σύζευξη σήματος, υψηλή απομόνωση και συμπαγή ενσωμάτωση στην πλακέτα. Με Αναλογία σπειρών 1CT:1CT, τάση απομόνωσης 1500 VAC και υποστήριξη PoE 4P έως 30W, το HX5401NL είναι κατασκευασμένο για μηχανικούς που σχεδιάζουν αξιόπιστο εξοπλισμό δικτύωσης gigabit, συσκευές με δυνατότητα PoE και διεπαφές Ethernet υψηλής πυκνότητας.

Για αγοραστές που αναζητούν το φύλλο δεδομένων, το διάγραμμα σύνδεσης, τις λεπτομέρειες συσκευασίας ή τις ηλεκτρικές προδιαγραφές του HX5401NL, αυτή η σελίδα παρέχει μια σαφή μηχανική περίληψη για να σας βοηθήσει να αξιολογήσετε γρήγορα τη συμβατότητα και την καταλληλότητα σχεδιασμού.

Βασικά Χαρακτηριστικά του HX5401NL 30W 4P PoE LAN Magnetics

• Σχεδιασμένο για Ethernet 1000BASE-T
• Αρχιτεκτονική μαγνητικών τεσσάρων θυρών
• Αναλογία σπειρών 1CT:1CT
• τάση απομόνωσης 1500 VAC
• Υποστήριξη PoE 4P έως 30W max
• Στυλ τοποθέτησης BGA bump grid array
• Συμβατό με RoHS-6
• Εύρος θερμοκρασίας λειτουργίας: -40°C έως +85°C

Το HX5401NL είναι κατάλληλο για συμπαγές υλικό δικτύωσης όπου η ακεραιότητα του σήματος, η θερμική αξιοπιστία και η συμβατότητα PoE έχουν σημασία.

Προδιαγραφές HX5401NL

Φύλλο Δεδομένων HX5401NL

Διάγραμμα Σύνδεσης Φύλλου Δεδομένων Pulse HX5401NL

Διάταξη PCB Φύλλου Δεδομένων Pulse HX5401NL

Επισκόπηση Ηλεκτρικής Απόδοσης HX5401NL

Το HX5401NL είναι σχεδιασμένο για απόδοση gigabit Ethernet με τα ηλεκτρικά χαρακτηριστικά που απαιτούνται από τις σύγχρονες διεπαφές LAN. Σύμφωνα με τις παρεχόμενες παραμέτρους, το εξάρτημα προσφέρει:

• Απώλεια εισαγωγής: 1.5 dB max από 1–100 MHz
• Απώλεια επιστροφής: βελτιστοποιημένη σε όλο το εύρος 1–100 MHz
• Λόγος απόρριψης κοινού τρόπου (CMMR): ισχυρή καταστολή σε βασικές περιοχές συχνοτήτων
• Διασταυρούμενη παρεμβολή: ελεγχόμενη για ακεραιότητα σήματος πολλαπλών καναλιών
• Διαχείριση ισχύος PoE: 4P PoE έως 30W max

Αυτές οι τιμές είναι σημαντικές επειδή οι μετασχηματιστές PoE LAN πρέπει να κάνουν περισσότερα από το να περνούν δεδομένα. Πρέπει να διατηρούν την ποιότητα του σήματος, διαχειριζόμενοι την παροχή ισχύος και την απόδοση EMI σε μια συμπαγή διεπαφή Ethernet.

Λεπτομερείς Ηλεκτρικές Παράμετροι

1. Απώλεια Εισαγωγής

1–100 MHz: 1.5 dB max

Η χαμηλή απώλεια εισαγωγής βοηθά στη διατήρηση της ποιότητας του σήματος σε σχεδιασμούς 1000BASE-T. Αυτό είναι ιδιαίτερα σημαντικό σε συστήματα Ethernet όπου το περιθώριο είναι περιορισμένο και η σταθερότητα της σύνδεσης εξαρτάται από την καθαρή μετάδοση μέσω του σταδίου των μαγνητικών.

2. Απώλεια Επιστροφής

• 1–30 MHz: -18 dB min
• 40 MHz: -16 dB min
• 50 MHz: -14 dB min
• 60–80 MHz: -11 dB min
• 100 MHz: -10 dB min

Η απώλεια επιστροφής υποδεικνύει πόσο καλά ο μετασχηματιστής διατηρεί την αντιστοίχιση σύνθετης αντίστασης σε όλη τη ζώνη λειτουργίας. Καλύτερη απώλεια επιστροφής υποστηρίζει την αξιοπιστία της σύνδεσης και μειώνει τις ανακλάσεις που μπορούν να υποβαθμίσουν την απόδοση του Ethernet.

3. CMMR

• 30–60 MHz: -32 dB min
• 80–100 MHz: -25 dB min
• 125 MHz: -19 dB min

​

Η απόρριψη κοινού τρόπου είναι κρίσιμη στα μαγνητικά του Ethernet επειδή βοηθά στην καταστολή του θορύβου που μπορεί να επηρεάσει την ακεραιότητα του σήματος, ειδικά σε θορυβώδη βιομηχανικά περιβάλλοντα ή περιβάλλοντα δικτύωσης υψηλής πυκνότητας.

4. Διασταυρούμενη Παρεμβολή

• 30 MHz: -44 dB min
• 60 MHz: -37 dB min
• 100 MHz: -33 dB min

​

Η χαμηλή διασταυρούμενη παρεμβολή είναι σημαντική σε σχεδιασμούς τεσσάρων θυρών επειδή πολλαπλά κανάλια τοποθετούνται κοντά το ένα στο άλλο στην πλακέτα PCB. Το HX5401NL προορίζεται για σχεδιασμούς που χρειάζονται σταθερή απόδοση σε όλες τις θύρες.

Γιατί έχει σημασία το Στυλ Τοποθέτησης BGA

Το HX5401NL χρησιμοποιεί ένα στυλ τοποθέτησης BGA bump grid array, το οποίο είναι πολύτιμο για συμπαγείς διατάξεις PCB και αυτοματοποιημένες διαδικασίες συναρμολόγησης. Για τους μηχανικούς, αυτό σημαίνει:

• Αποτελεσματική ενσωμάτωση στην πλακέτα
• Καλή εφαρμογή για σχεδιασμούς υψηλής πυκνότητας
• Κατάλληλο για σύγχρονη κατασκευή SMT
• Συμπαγές αποτύπωμα για εξοπλισμό δικτύωσης

Αυτή η προσέγγιση συσκευασίας προτιμάται συχνά όπου ο χώρος διάταξης είναι περιορισμένος και το προϊόν πρέπει να διατηρεί αξιόπιστη ηλεκτρική απόδοση.

Τι Πρέπει να Ελέγξουν οι Ομάδες Σχεδιασμού Πριν Επιλέξουν το HX5401NL

Πριν οριστικοποιήσετε το HX5401NL στο BOM σας, επιβεβαιώστε τα εξής:

• Η εφαρμογή σας είναι 1000BASE-T, όχι μόνο 10/100
• Η πλακέτα PCB σας υποστηρίζει το στυλ τοποθέτησης BGA
• Η απαίτηση PoE σας είναι εντός 30W max
• Ο προμηθευτής του PHY υποστηρίζει συμβατά χαρακτηριστικά μαγνητικών
• Το εύρος θερμοκρασίας των -40°C έως +85°C είναι επαρκές
• Η απώλεια επιστροφής, η απώλεια εισαγωγής και η διασταυρούμενη παρεμβολή ταιριάζουν στο περιθώριο του συστήματός σας

Αυτοί οι έλεγχοι βοηθούν στη μείωση του κινδύνου επανασχεδιασμού και στη βελτίωση της επιτυχίας πρώτης πάσας στην ανάπτυξη υλικού Ethernet.

Συχνές Ερωτήσεις Σχετικά με το HX5401NL 1000BASE-T PoE Magnetics

Το HX5401NL είναι μια ισχυρή επιλογή για σχεδιασμούς μετασχηματιστών PoE LAN 1000BASE-T που απαιτούν ενσωμάτωση τεσσάρων θυρών, απομόνωση 1500 VAC, αναλογία σπειρών 1CT:1CT και υποστήριξη 4P PoE 30W max. Η ηλεκτρική του απόδοση και η συσκευασία BGA το καθιστούν κατάλληλο για συμπαγές υλικό Ethernet υψηλής αξιοπιστίας όπου η ακεραιότητα του σήματος και η παροχή ισχύος πρέπει να συνεργάζονται.

Για μηχανικούς που συγκρίνουν επιλογές μαγνητικών PoE LAN, το HX5401NL αξιολογείται καλύτερα σε σχέση με τις απαιτήσεις του PHY σας, το αποτύπωμα της πλακέτας PCB και τον στόχο ισχύος PoE για να διασφαλιστεί μια καθαρή και αξιόπιστη υλοποίηση σχεδιασμού.

1. Τι είναι το Pulse HX5401NL;

Το Pulse HX5401NL είναι ένας μετασχηματιστής PoE LAN τεσσάρων θυρών σχεδιασμένος για εφαρμογές Ethernet 1000BASE-T. Παρέχει απομόνωση σήματος, αντιστοίχιση σύνθετης αντίστασης και υποστήριξη PoE σε συσκευασία BGA SMT.

2. Τι ρυθμό δεδομένων υποστηρίζει το HX5401NL;

Το HX5401NL υποστηρίζει Ethernet 1000BASE-T. Προορίζεται για σχεδιασμούς δικτύωσης gigabit που απαιτούν μαγνητικά LAN υψηλής απόδοσης.

3. Ποια είναι η αναλογία σπειρών του HX5401NL;

Η αναλογία σπειρών του HX5401NL είναι 1CT:1CT, η οποία είναι μια τυπική διαμόρφωση για εφαρμογές μετασχηματιστών Ethernet.

4. Ποια είναι η τάση απομόνωσης του HX5401NL;

Το HX5401NL παρέχει τάση απομόνωσης 1500 VAC, βοηθώντας στην προστασία της διεπαφής Ethernet από ηλεκτρική καταπόνηση και διαφορές δυναμικού γείωσης.

5. Υποστηρίζει το HX5401NL PoE;

Ναι. Το HX5401NL υποστηρίζει 4P PoE έως 30W max, καθιστώντας το κατάλληλο για δικτυακές συσκευές με δυνατότητα PoE.

6. Ποιο είναι το στυλ τοποθέτησης του HX5401NL;

Το HX5401NL χρησιμοποιεί ένα στυλ τοποθέτησης BGA bump grid array, το οποίο υποστηρίζει συμπαγή ενσωμάτωση SMT.

7. Ποιο είναι το εύρος θερμοκρασίας του HX5401NL;

Το εύρος θερμοκρασίας λειτουργίας είναι -40°C έως +85°C, το οποίο το καθιστά κατάλληλο για βιομηχανικά περιβάλλοντα και περιβάλλοντα δικτύωσης.
