Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,REACH,ISO
Αριθμό μοντέλου: B78476Α8247Α003
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 500 ΤΕΜ
Τιμή: $0.2-$0.37
Συσκευασία λεπτομέρειες: T&R, 500 τεμ./κύλινδρο
Χρόνος παράδοσης: Πλοία εντός 3 ημερών
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union
Δυνατότητα προσφοράς: 4600K.PCS/μήνα
Τύπος μετασχηματιστή: |
Τοπικό LAN 10/100 βάση-τ |
Αριθμός ανταλλακτικού: |
B78476Α8247Α003 |
Αριθμός θυρών: |
Μονό λιμάνι |
Επαγωγή: |
350µH |
Τάση απομόνωσης: |
1500 Vac |
Τύπος τοποθέτησης: |
Επιφανειακή βάση |
Τύπος μετασχηματιστή: |
Τοπικό LAN 10/100 βάση-τ |
Αριθμός ανταλλακτικού: |
B78476Α8247Α003 |
Αριθμός θυρών: |
Μονό λιμάνι |
Επαγωγή: |
350µH |
Τάση απομόνωσης: |
1500 Vac |
Τύπος τοποθέτησης: |
Επιφανειακή βάση |

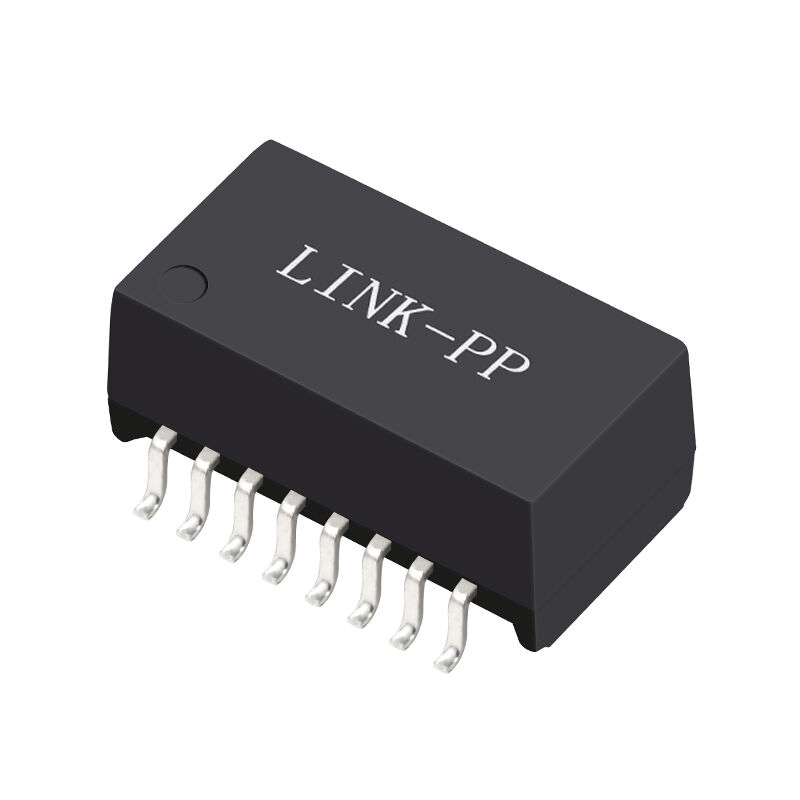

B78476A8247A003 Μονάδα μαγνητικής LAN για 10/100Base-T Ethernet. Μετασχηματιστής SMD μονής θύρας με επαγωγικότητα 350μH, χαμηλή απώλεια εισαγωγής, απομόνωση 1500VAC και εύρος λειτουργίας από -40 °C έως +85 °C.
| Παράμετρος | Προδιαγραφές |
|---|---|
| Αριθμός τμήματος | B78476Α8247Α003 |
| Τύπος προϊόντος | Μονάδα μαγνητικής LAN |
| Πρότυπο Ethernet | 10/100Base-T |
| Αριθμός λιμένων | Ενιαίο λιμάνι |
| Τύπος συσκευασίας | Επιφανειακή τοποθέτηση (SMD) |
| Βασικό υλικό | Τροειδές από φερρίτη |
| Τετάρτη | 1500 VAC |
| Θέρμανση λειτουργίας | -40 °C έως +85 °C |
| Βάρος | Περίπου 0,8 g |
| Συμμόρφωση | IEEE 802.3, RoHS |
| Παράμετρος | Συνθήκη δοκιμής | Προδιαγραφές |
|---|---|---|
| Αναλογία στροφών (Πρωτογενής: Δευτερεύουσα) | Επικεφαλής | 1CT: 1CT ± 3% |
| Δυνατότητα επαγωγής (OCL) | 100 kHz, 100 mV, 8 mA DC Bias | ≥ 350 μH |
| Δοκιμή τάσης | 50 Hz, 1 λεπτό | 1500 V AC |
| Απώλεια εισαγωγής | 0.1 100 MHz | ≤ -1,0 dB |
| Επιστροφή απώλειας | 1 30 MHz | ≥ 18 dB |
| Επιστροφή απώλειας | 40 MHz | ≥ 16 dB |
| Επιστροφή απώλειας | 50 MHz | ≥ 14 dB |
| Επιστροφή απώλειας | 60 ¢ 80 MHz | ≥ 12 dB |
| Διασταυρούμενη ακοή | 30 MHz | ≥ -43 dB |
| Διασταυρούμενη ακοή | 60 MHz | ≥ -37 dB |
| Διασταυρούμενη ακοή | 100 MHz | ≥ -33 dB |
| Απορρίπτεται η διάκριση από την κοινή λειτουργία (DCMR) | 30 MHz | ≥ -43 dB |
| Απορρίπτεται η διάκριση από την κοινή λειτουργία (DCMR) | 60 MHz | ≥ -37 dB |
| Απορρίπτεται η διάκριση από την κοινή λειτουργία (DCMR) | 100 MHz | ≥ -33 dB |
| Παράμετρος | Προδιαγραφές |
|---|---|
| Θέρμανση λειτουργίας | -40 °C έως +85 °C |
| Θέρμανση αποθήκευσης | -40 °C έως +85 °C |
| Πρότυπο συγκόλλησης | Δελτίο ΕΚΑΧ αριθ. |
| RoHS | Συμβατό |
Η μονάδα μαγνητικής LAN B78476A8247A003 είναι ένας μετασχηματιστής Ethernet 10/100Base-T με μία θύρα που έχει σχεδιαστεί για εφαρμογές διεπαφής LAN που απαιτούν αξιόπιστη απομόνωση σήματος και καταστολή EMI.
Η εν λόγω μονάδα μετασχηματιστή LAN επιφανειακής τοποθέτησης ενσωματώνει μαγνητικά υψηλής απόδοσης βελτιστοποιημένα για διεπαφές Ethernet PHY.και εξαιρετική καταστολή της διασταύρωσης, η ενότητα εξασφαλίζει σταθερή μετάδοση δεδομένων σε δίκτυα Fast Ethernet.
Σχεδιασμένο για βιομηχανικούς και δικτυακούς εξοπλισμούς, το B78476A8247A003 υποστηρίζει ένα ευρύ εύρος θερμοκρασιών λειτουργίας από -40 °C έως +85 °C,καθιστώντας το κατάλληλο για απαιτητικά περιβάλλοντα όπως τα συστήματα βιομηχανικού αυτοματισμού, δικτυακή υποδομή και ενσωματωμένες συσκευές επικοινωνίας.
- Δεν ξέρω.
Μια μαγνητική μονάδα LAN παρέχει ηλεκτρική απομόνωση, αντισταθμιστική αντιστοιχία και καταστολή θορύβου μεταξύ του καλωδίου Ethernet PHY και του καλωδίου δικτύου για να εξασφαλιστεί αξιόπιστη επικοινωνία Ethernet.
Η ενότητα έχει σχεδιαστεί για εφαρμογές Ethernet 10Base-T και 100Base-TX που συμμορφώνονται με το πρότυπο IEEE 802.3.
Η συσκευή παρέχει απομόνωση 1500 VAC, εξασφαλίζοντας την ηλεκτρική ασφάλεια και την ακεραιότητα του σήματος στα δίκτυα Ethernet.
Το B78476A8247A003 υποστηρίζει μια εκτεταμένη βιομηχανική περιοχή θερμοκρασίας λειτουργίας από -40 °C έως +85 °C.
