634108149621 8P8C RJ45 Vertical SMT WR-MJ Cat 3 Μονουλικές πρίζες

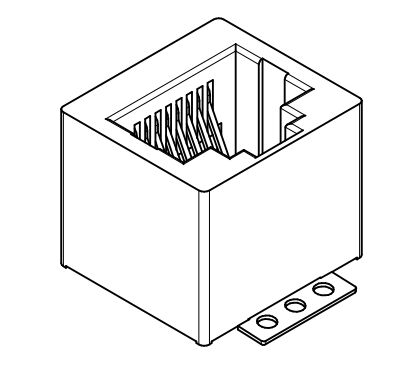

8P8C Κάθετος Σύνδεσμος Ethernet SMT Επισκόπηση

Η 634108149621 WR-MJ Cat 3 Modular Jackμονοθύρας κάθετο SMT RJ45 modular jack με διαμόρφωση 8P8Cμονοθύρας κάθετος σύνδεσμος RJ45 8P8C SMT σχεδιασμένος για αξιόπιστη συνδεσιμότητα Ethernet σε συστήματα δικτύωσης και ενσωματωμένα ηλεκτρονικά συστήματα.

Αναπτύχθηκε από την Würth Elektronik, αυτό το modular jack ανήκει στη σειρά WR-MJ και υποστηρίζει εφαρμογές Ethernet Κατηγορίας 3 διατηρώντας παράλληλα τη συμβατότητα με υψηλότερες κατηγορίες δικτύου υπό ορισμένες συνθήκες.

Με , επιτρέποντας αυτοματοποιημένη συναρμολόγηση pick-and-place σε παραγωγή PCB μεγάλης κλίμακας., ενίσχυση γλωττίδας συγκόλλησης, και περίβλημα UL94-V0 συμβατό με αναρροή, ο σύνδεσμος είναι βελτιστοποιημένος για αυτοματοποιημένη συναρμολόγηση SMT και σταθερή μακροπρόθεσμη ηλεκτρική απόδοση.

Χρησιμοποιείται ευρέως σε συσκευές δικτύου, εξοπλισμό IoT και υποδομές έξυπνων κτιρίων που απαιτούν συμπαγείς και αξιόπιστες διεπαφές Ethernet.

Προδιαγραφές του 634108149621 Κάθετου Jack RJ45

1. Τεχνικές Προδιαγραφές

2. Ηλεκτρικές Προδιαγραφές

Η 634108149621 Cat 3 RJ45 Modular Jack έχει σχεδιαστεί για να παρέχει σταθερή ηλεκτρική απόδοση για διεπαφές Ethernet και επικοινωνίας.

Τα βασικά ηλεκτρικά χαρακτηριστικά περιλαμβάνουν:

• Ονομαστική ικανότητα ρεύματος 1.5 A, εξασφαλίζοντας αξιόπιστη μετάδοση σήματος και ισχύος.
• Τάση λειτουργίας 120 V AC, κατάλληλη για τυπικό δικτυακό εξοπλισμό.
• Δυνατότητα διηλεκτρικής αντοχής 1000 V AC, παρέχοντας ισχυρή προστασία μόνωσης.
• Χαμηλή αντίσταση επαφής (≤20 mΩ) για τη διατήρηση της ακεραιότητας του σήματος.
• Υψηλή αντίσταση μόνωσης (≥500 MΩ) για βελτιωμένη ηλεκτρική απομόνωση.

3. Ιδιότητες Υλικών

634108149621 Φύλλο Δεδομένων

Πλεονεκτήματα Σχεδιασμού

1. Βελτιστοποιημένο για Αυτοματοποιημένη Συναρμολόγηση SMT

Η , επιτρέποντας αυτοματοποιημένη συναρμολόγηση pick-and-place σε παραγωγή PCB μεγάλης κλίμακας. επιτρέπει συναρμολόγηση υψηλής ταχύτητας pick-and-place, βελτιώνοντας την αποδοτικότητα παραγωγής σε παραγωγή ηλεκτρονικών μεγάλης κλίμακας.

2. Αξιόπιστη συγκράτηση PCB

Η ενσωματωμένη γλωττίδα συγκόλλησης ενισχύει τη μηχανική σταθερότητα, εξασφαλίζοντας ασφαλή προσάρτηση στο PCB κατά τη λειτουργία και την επαναλαμβανόμενη εισαγωγή καλωδίου.

3. Ευέλικτη Πλατφόρμα Σειράς WR-MJ

Η οικογένεια modular jack WR-MJ προσφέρει πολλαπλές επιλογές διαμόρφωσης, όπως:

• Θωρακισμένες ή μη θωρακισμένες εκδόσεις
• Ενσωματωμένα ελατήρια EMI
• Προαιρετικές ενδεικτικές λυχνίες LED
• Κάθετοι ή οριζόντιοι προσανατολισμοί στήριξης

Αυτή η ευελιξία επιτρέπει στους μηχανικούς να προσαρμόζουν τον σύνδεσμο σε ένα ευρύ φάσμα σχεδίων συσκευών δικτύου.

Βασικά Χαρακτηριστικά του 634108149621 RJ45 Connector

1. Modular jack 8P8C RJ45
2. Κάθετος σχεδιασμός επιφανειακής στήριξης (SMT)
3. Διαμόρφωση μονής θύρας (1×1)
4. Γλωττίδα συγκόλλησης για βελτιωμένη συγκράτηση PCB
5. Πλαστικό περίβλημα χωρίς θωράκιση
6. Συσκευασία Tape & Reel για αυτοματοποιημένο pick-and-place
7. Μονωτικό UL94-V0 συμβατό με αναρροή
8. Πιστοποίηση UL και cULus
9. Σχεδιασμένο για εφαρμογές Ethernet Cat 3​

Συχνές Ερωτήσεις Σχετικά με το 634108149621 Cat 3 RJ45 Modular Jack

Ε1: Τι τύπος συνδέσμου RJ45 είναι το 634108149621;

Α: Το

634108149621 είναι ένα μονοθύρας κάθετο SMT RJ45 modular jack με διαμόρφωση 8P8C, σχεδιασμένο για συστήματα Ethernet Κατηγορίας 3 και συμβατές εφαρμογές δικτύωσης.Ε2: Είναι αυτό το RJ45 jack θωρακισμένο;

Α: Όχι. Το

634108149621 χρησιμοποιεί πλαστικό περίβλημα χωρίς θωράκιση, το οποίο είναι κατάλληλο για πολλές τυπικές εφαρμογές Ethernet όπου δεν απαιτείται επιπλέον θωράκιση EMI.Ε3: Ποια μέθοδος συναρμολόγησης χρησιμοποιείται για αυτόν τον σύνδεσμο;

Α: Ο σύνδεσμος χρησιμοποιεί

τεχνολογία επιφανειακής στήριξης (SMT) και παρέχεται σε συσκευασία ταινίας και καρούλι, επιτρέποντας αυτοματοποιημένη συναρμολόγηση pick-and-place σε παραγωγή PCB μεγάλης κλίμακας.
