Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ISO,ROHS,REACH
Αριθμό μοντέλου: TM82440ANL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 800 τεμ
Τιμή: $0.3-$0.82
Συσκευασία λεπτομέρειες: 800 τμχ/κύλινδρο, 1CTN = 6 τροχοί = 4800 τμχ
Χρόνος παράδοσης: στο Stock Ship σήμερα
Όροι πληρωμής: TT, NET30/60/90 ημέρες
Δυνατότητα προσφοράς: 4200K-PCS/Month
Σειρά: |
Μετασχηματιστής LAN βιομηχανικής ποιότητας |
Αριθμός ανταλλακτικού: |
TM82440ANL |
Ταχύτητα: |
1G Βάση-Τ |
Αριθμός θυρών: |
Μονό λιμάνι |
Στυλ τοποθέτησης: |
SMD/SMT |
Μήκος: |
15,1 (mm) |
πλάτος: |
10 (mm) |
Υψος: |
4 (mm) |
Σειρά: |
Μετασχηματιστής LAN βιομηχανικής ποιότητας |
Αριθμός ανταλλακτικού: |
TM82440ANL |
Ταχύτητα: |
1G Βάση-Τ |
Αριθμός θυρών: |
Μονό λιμάνι |
Στυλ τοποθέτησης: |
SMD/SMT |
Μήκος: |
15,1 (mm) |
πλάτος: |
10 (mm) |
Υψος: |
4 (mm) |

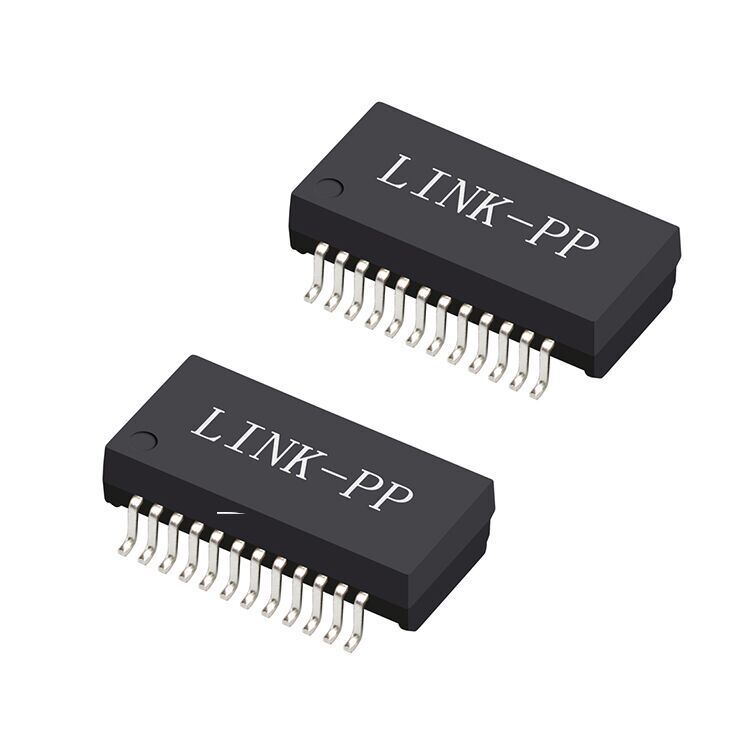

Μετασχηματιστής LAN TM82440ANL, μονάδα μαγνητικών στοιχείων Gigabit Ethernet 1GBase-T μονής θύρας. Συσκευασία SMT 24 ακίδων με απομόνωση 1500Vrms, χαμηλή απώλεια εισαγωγής και εύρος λειτουργίας −40°C έως +85°C.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Κωδικός Μέρους | TM82440ANL |
| Ταχύτητα Ethernet | 1000Base-T |
| Αριθμός Θυρών | Μονή Θύρα |
| Τύπος Συσκευασίας | SMT 24 ακίδων |
| Τύπος Στήριξης | Επιφανειακή Στήριξη |
| Τάση Απομόνωσης | 1500Vrms |
| Θερμοκρασία Λειτουργίας | −40°C έως +85°C |
| Συμμόρφωση RoHS | Ναι |
Ο Μετασχηματιστής LAN TM82440ANL είναι μια μονάδα μετασχηματιστή Ethernet 1GBase-T μονής θύρας σχεδιασμένη για διεπαφές Gigabit Ethernet PHY. Αυτή η μονάδα μαγνητικών στοιχείων LAN επιφανειακής στήριξης 24 ακίδων παρέχει αξιόπιστη απομόνωση σήματος, εξαιρετική καταστολή EMI και σταθερή ηλεκτρική απόδοση για δίκτυα Ethernet υψηλής ταχύτητας.
Με ένα τυπικό αποτύπωμα βιομηχανικού προτύπου, το TM82440ANL είναι συμβατό με πολλούς κοινούς σχεδιασμούς μετασχηματιστών Gigabit LAN, επιτρέποντας εύκολη ενσωμάτωση PCB και απλοποιημένο σχεδιασμό διεπαφής Ethernet.
Σχεδιασμένο για βιομηχανικό και δικτυακό εξοπλισμό, ο μετασχηματιστής λειτουργεί σε ένα ευρύ φάσμα θερμοκρασιών από −40°C έως +85°C, καθιστώντας τον κατάλληλο για απαιτητικά περιβάλλοντα όπως συστήματα βιομηχανικού αυτοματισμού και υποδομές επικοινωνιών.
| Παράμετρος | Συχνότητα / Συνθήκη | Προδιαγραφή |
|---|---|---|
| OCL (Επαγωγή) | 100kHz, 0.1V, 8mA DC Bias | ≥ 350 µH |
| Αναλογία Σπειρών (TX) | — | 1CT : 1CT ±5% |
| Αναλογία Σπειρών (RX) | — | 1CT : 1CT ±5% |
| Επαγωγή Διαρροής (LL) | — | ≤ 0.4 µH |
| Αντίσταση DC (DCR) | — | ≤ 1.2 Ω |
| Απώλεια Εισαγωγής | 1 – 100 MHz | ≤ −1 dB |
| Απώλεια Επιστροφής | 1 – 40 MHz | ≥ 16 dB |
| Απώλεια Επιστροφής | 40 – 100 MHz | ≥ 10 + 20 log(f/80) dB |
| Διασταυρούμενη παρεμβολή | 30 MHz | ≥ −45 dB |
| Διασταυρούμενη παρεμβολή | 60 MHz | ≥ −40 dB |
| Διασταυρούμενη παρεμβολή | 100 MHz | ≥ −35 dB |
| Απόρριψη Διαφορικής προς Κοινή Λειτουργία (DCMR) | 30 MHz | ≥ −40 dB |
| Απόρριψη Διαφορικής προς Κοινή Λειτουργία (DCMR) | 60 MHz | ≥ −35 dB |
| Απόρριψη Διαφορικής προς Κοινή Λειτουργία (DCMR) | 100 MHz | ≥ −30 dB |
| Τάση Απομόνωσης (Hi-Pot) | — | 1500 Vrms |
1. Ηλεκτρικά Σχέδια TM82440ANL
2. Μηχανικά Σχέδια TM82440ANL
3. Σχέδιο TM82440ANL - Διάταξη Επαφών
4. Σχέδιο TM82440ANL - Προφίλ Συγκόλλησης Επαναρροής
Ο Μετασχηματιστής Gigabit LAN TM82440ANL χρησιμοποιείται ευρέως σε εξοπλισμό δικτύωσης Ethernet, συμπεριλαμβανομένων:
Το βιομηχανικό εύρος θερμοκρασίας του το καθιστά ιδιαίτερα κατάλληλο για βιομηχανικό δικτυακό εξοπλισμό και υποδομές επικοινωνιών.
1. Για τι χρησιμοποιείται ένας μετασχηματιστής LAN;
Ένας μετασχηματιστής LAN παρέχει ηλεκτρική απομόνωση, αντιστοίχιση σύνθετης αντίστασης και καταστολή θορύβου μεταξύ του Ethernet PHY και του καλωδίου δικτύου, διασφαλίζοντας αξιόπιστη μετάδοση δεδομένων σε δίκτυα Ethernet.
2. Ποια ταχύτητα Ethernet υποστηρίζει το TM82440ANL;
Το TM82440ANL είναι σχεδιασμένο για εφαρμογές Gigabit Ethernet 1GBase-T (1000Base-T).
3. Υποστηρίζει το TM82440ANL βιομηχανικά περιβάλλοντα;
Ναι. Με εύρος θερμοκρασίας λειτουργίας από −40°C έως +85°C, είναι κατάλληλο για βιομηχανικό δικτυακό εξοπλισμό.
4. Τι τάση απομόνωσης παρέχει;
Ο μετασχηματιστής παρέχει απομόνωση 1500Vrms, πληρώντας τις απαιτήσεις ασφάλειας Ethernet και ακεραιότητας σήματος.
