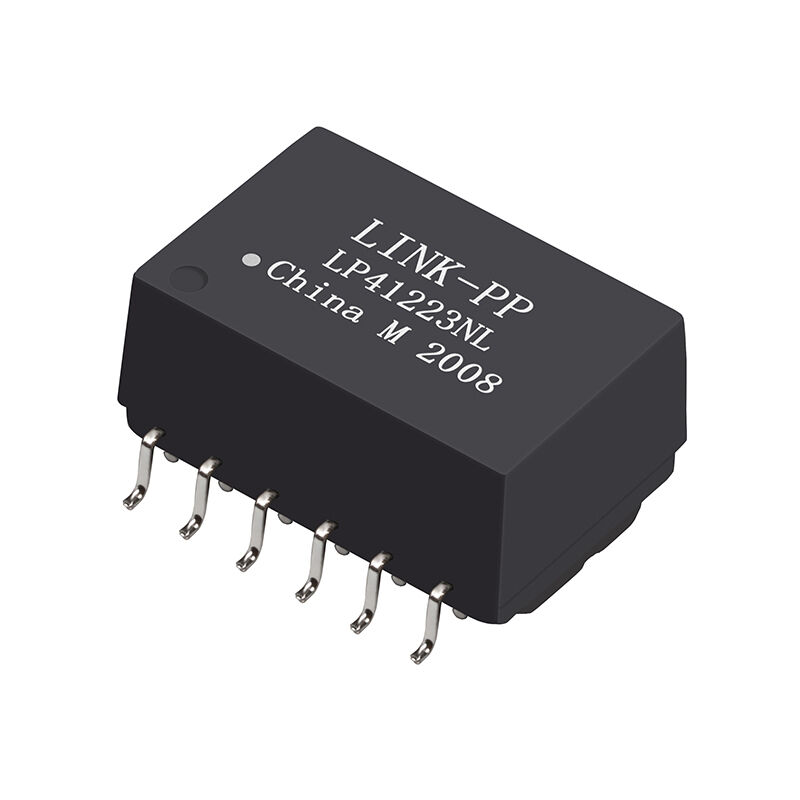

LP41223NL 10/100 BASE-T Μοντέλο μετασχηματιστή PoE++

ΗLINK-PP LP41223NLείναι μια υψηλής απόδοσης μονάδα μαγνητικού μετασχηματιστή 10/100 BASE-T με μία θύρα, ειδικά σχεδιασμένη για την επόμενη γενιάΕφαρμογή του παρόντος κανονισμού:εφαρμογές.Σχεδιασμένη για να χειρίζεται αυξημένες απαιτήσεις ισχύος, η ενότητα αυτή υποστηρίζει έως και1.1A ικανότητα συνεχούς ρεύματος, καθιστώντας το ιδανικό για συσκευές δικτύου υψηλής ισχύος.

1Βασικά χαρακτηριστικά του PoE++ LAN Magnetics

1. Ετοιμασία: Βελτιστοποιημένο για αυξημένες απαιτήσεις ισχύος με δυνατότητα 1.1A συνεχούς ρεύματος ανά θύρα.- Δεν ξέρω.
2. Συμμόρφωση με τα πρότυπαΑκολουθεί πλήρως τιςIEEE 802.3btπροδιαγραφή για υψηλής ισχύος Δύναμη μέσω Ethernet.
3. Πιστοποιημένη ασφάλεια: UL αναγνωρίζεται με αριθμό αρχείουΕ484653.
4. Σκληρή Απομόνωση: Απομόνωση υψηλής τάσης 1500Vrms (1 λεπτό) ή 1800Vrms (1 δευτερόλεπτο).
5. Περιβαλλοντικά φιλικό: Χωρίς μόλυβδο και πλήρωςRoHSσυμμόρφωση.
6. Τύπος προϊόντος:Διαμορφωτής LAN Ethernet υψηλών επιδόσεων σχεδιασμένος για αυξημένες απαιτήσεις παροχής ενέργειας PoE++.
7. Πρωτογενής εφαρμογή:Ειδικά σχεδιασμένα γιαIEEE 802.3bt (PoE++)Συστήματα που απαιτούν ενισχυμένη διαχείριση συνεχούς ρεύματος έως και1.1Α.

2.Ηλεκτρικές προδιαγραφές @ 25°C

2.1 Αναλογία περιστροφής

Ο ισορροπημένος σχεδιασμός 1:1 εξασφαλίζει την κατάλληλη αντιστοιχία παρεμπόδισης μεταξύ PHY και πλευράς καλωδίου για συστήματα 10/100/1000Base-T.

2.2 Ανταγωγικότητα ανοικτού κυκλώματος (OCL)

Συνθήκη δοκιμής:100kHz, 0,1Vrms, 28mA DC Bias

Διατηρεί σταθερή απόδοση χαμηλής συχνότητας ακόμη και υπό συνθήκες παραμερισμού συνεχούς ρεύματος που απαιτούνται από τη λειτουργία PoE ++.

2.3 Απώλεια εισαγωγής

Η χαμηλή απώλεια εισαγωγής εξασφαλίζει ελάχιστη εξασθένιση του σήματος και βελτιωμένο περιθώριο του διαγράμματος οφθαλμού.

2.4 Απώλεια απόδοσης (ελάχιστη)

2.5 Διασταυρούμενη ομιλία

Εξασφαλίζει χαμηλή ηλεκτρομαγνητική παρεμβολή και σταθερή διαφορική σηματοδότηση.

2.6 CMRR (συντελεστής απόρριψης κοινής λειτουργίας)

Ισχυρή καταστολή θορύβου κοινής λειτουργίας, κρίσιμη για συστήματα PoE++ υψηλής ισχύος.

2.7 Πολικότητα

Πινάκια1 και 12και4 και 9είναισε φάση.

2.8 Hi-Pot (αρχική έως δευτεροβάθμια)

• 1500Vrms, 1 λεπτό ή
• 1800Vrms, 1 δευτερόλεπτο

Παρέχει ενισχυμένη απομόνωση για ασφάλεια και προστασία από υπερχείλιση.

2.9 PoE++ Δυνατότητα ρεύματος

Σχεδιασμένα για αυξημένες απαιτήσεις PoE++ με:1.1A ικανότητα συνεχούς ρεύματος

Υποστηρίζει εφαρμογές υψηλής ισχύος IEEE 802.3bt.

2.10 Θερμοκρασία λειτουργίας

0°C έως +70°C:Είναι κατάλληλο για εμπορικά και βιομηχανικά περιβάλλοντα.

3. LP41223NLΣχέδιο μετασχηματιστή PoE++ LAN:

Τεχνική σημείωση για την πολικότητα: Οι πινές 1 & 12 και οι πινές 4 & 9 είναι σε φάση για να εξασφαλιστεί η ακεραιότητα του σήματος σε όλο τον μετασχηματιστή.

4. Εφαρμογές του PoE++ Ethernet LAN Transformer

ΗLP41223NLείναι ευέλικτο και έχει σχεδιαστεί για να υποστηρίζει ένα ευρύ φάσμα εφαρμογών δικτύωσης:

• Εξοπλισμός SOHO: Μόντεμ ADSL και οικιακοί δρομολογητές.
• Δίκτυα επιχειρήσεων: Σχεδιασμοί LAN-on-Motherboard (LOM).
• Υποδομές: Κέντρο δικτύου και διακόπτες PoE++ υψηλής ισχύος.
• Βιομηχανικό IoT: Συσκευές που απαιτούν παράλληλη παροχή ισχύος υψηλού ρεύματος με δεδομένα.
