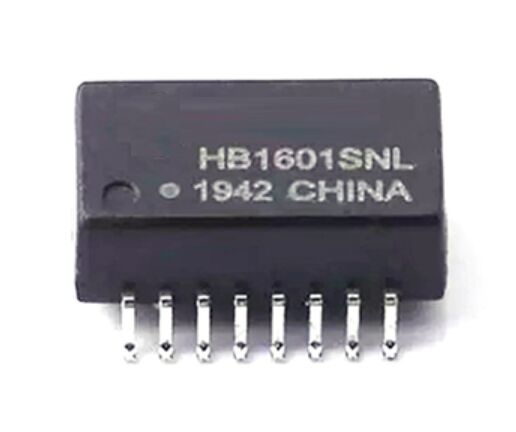

HB1601SNL 10/100Base-T SMD Ethernet Isolation Transformer SOP-16

Επισκόπηση μετασχηματιστή Ethernet HB1601SNL

Το HB1601SNL είναι ένας συμπαγής μετασχηματιστής απομόνωσης και φίλτρο Ethernet επιφανειακής στήριξης (SMD) 10/100Base-T σχεδιασμένος για αξιόπιστη μετάδοση σήματος δικτύου και καταστολή θορύβου σε διεπαφές Ethernet PHY. Συσκευασμένο σε πακέτο SOP-16, παρέχει γαλβανική απομόνωση, αντιστοίχιση σύνθετης αντίστασης και εξαιρετική απόδοση EMI για εφαρμογές Fast Ethernet.

Σχεδιασμένο σύμφωνα με τα πρότυπα IEEE 802.3 και ANSI X3.263, το HB1601SNL χρησιμοποιείται ευρέως σε εξοπλισμό δικτύωσης SOHO, σχεδιασμούς LAN-on-Motherboard (LOM), μεταγωγείς Ethernet, κόμβους και συσκευές δικτύωσης βιομηχανικού τύπου. Είναι συμβατό με RoHS, χωρίς μόλυβδο και κατάλληλο για αυτοματοποιημένη συναρμολόγηση SMT.

Πληροφορίες Παραγγελίας

• Αριθμός Εξαρτήματος: HB1601SNL
• Πακέτο: SOP-16, Ταινία & Κουλούρα (για αυτοματοποιημένη συναρμολόγηση SMT)
• Κατηγορία: Μαγνητικά LAN / Μετασχηματιστές Απομόνωσης Ethernet

Το HB1601SNL είναι ένας αξιόπιστος, συμβατός με πρότυπα μετασχηματιστής απομόνωσης Ethernet SMD 10/100Base-T σχεδιασμένος για συμπαγείς, υψηλής απόδοσης εξοπλισμό δικτύωσης. Με αποδεδειγμένη ηλεκτρική απόδοση, ισχυρή απομόνωση και πιστοποίηση UL, αποτελεί ιδανική επιλογή για σχέδια OEM και επαγγελματικές επισκευές.

▶ Ζητήστε Προσφορά | Λήψη Φύλλου Δεδομένων | Επικοινωνία Τεχνικής Υποστήριξης

Βασικά Χαρακτηριστικά του μετασχηματιστή απομόνωσης Ethernet SMD

• Μετασχηματιστής απομόνωσης Ethernet 10/100Base-T με ενσωματωμένο φιλτράρισμα
• Πακέτο επιφανειακής στήριξης SOP-16, βελτιστοποιημένο για συμπαγείς διατάξεις PCB
• Σχεδιασμένο για να πληροί τις προδιαγραφές IEEE 802.3 και ANSI X3.263
• Εξαιρετική ακεραιότητα σήματος με χαμηλή απώλεια εισαγωγής και υψηλή απώλεια επιστροφής
• Υψηλή απόρριψη θορύβου κοινού τρόπου (DCMR)
• Απομόνωση 1500 Vrms (Hi-Pot) για αξιόπιστη γαλβανική απομόνωση
• για Ethernet 10/100Base-TRoHS
• , κατασκευή χωρίς μόλυβδοΥποστηρίζει
• συγκόλληση αναρροής έως 245 °C (μέγιστο 5 δευτερόλεπτα)Πιστοποιημένο κατά UL (Αρχείο Αρ.

E484635

)

Φύλλο Δεδομένων HB1601SNL

Hi-Pot:

1500 Vrms ΕΛΑΧ.Εφαρμογές μαγνητικών LAN SOP-16 10/100Base-TΤο HB1601SNL έχει σχεδιαστεί για να υποστηρίζει ένα ευρύ φάσμα

• εφαρμογών δικτύωσης Fast Ethernet, συμπεριλαμβανομένων:
• Εξοπλισμός δικτύωσης SOHO (modems ADSL, δρομολογητές, πύλες)
• Διεπαφές Ethernet LAN-on-Motherboard (LOM)
• Κόμβοι και μεταγωγείς Ethernet
• Ενσωματωμένοι ελεγκτές Ethernet
• Συστήματα βιομηχανικής δικτύωσης και αυτοματισμού

Επισκευή και ανακαίνιση δικτυακών συσκευώνΗ μορφή του SOP-16 το καθιστά ιδανικό για σχεδιασμούς PCB υψηλής πυκνότητας

όπου ο χώρος της πλακέτας είναι περιορισμένος.

• Σημειώσεις Σχεδιασμού & Συναρμολόγησης PCB HB1601SNL Ακολουθήστε το προτεινόμενο μοτίβο επαφών SOP-16
• για να διασφαλίσετε σωστή διαβροχή συγκόλλησης και ομοεπίπεδη επιφάνεια.Διατηρήστε επαρκή απόσταση μεταξύ πρωτεύοντος και δευτερεύοντος κυκλώματος
• για να διατηρήσετε την απόδοση απομόνωσης.
• Τοποθετήστε τον μετασχηματιστή κοντά στο Ethernet PHY για να ελαχιστοποιήσετε το μήκος της γραμμής και να μειώσετε το EMI.
• Χρησιμοποιήστε δρομολόγηση ελεγχόμενης σύνθετης αντίστασης για διαφορικά ζεύγη TX/RX.Κατάλληλο για τυπικά προφίλ συγκόλλησης αναρροής χωρίς μόλυβδο, με μέγιστη θερμοκρασία αιχμής υψηλή τάση απομόνωσης, την ισχυρή απόδοση DCMR και την αναγνώριση UL

.

• Πρότυπα & Συμμόρφωση Μετασχηματιστή Απομόνωσης EthernetΣυμβατό με
• IEEE 802.3
• για Ethernet 10/100Base-TΣυμβατό με
• ANSI X3.263Συμβατό με

RoHS και χωρίς μόλυβδοΑναγνωρισμένο Εξάρτημα

UL

(Αρχείο Αρ. E484635)

Αυτές οι πιστοποιήσεις καθιστούν το HB1601SNL κατάλληλο για παγκόσμιες αγορές και μακροπρόθεσμη βιομηχανική ανάπτυξη.

Συχνές Ερωτήσεις για Μετασχηματιστή Ethernet HB1601SNL 10/100Base-T

1. Ποια είναι η κύρια λειτουργία του HB1601SNL;Το HB1601SNL παρέχει γαλβανική απομόνωση, αντιστοίχιση σύνθετης αντίστασης και καταστολή θορύβου

μεταξύ του Ethernet PHY και του καλωδίου δικτύου σε εφαρμογές 10/100Base-T.

2. Είναι το HB1601SNL κατάλληλο για σχέδια PoE;Το HB1601SNL έχει σχεδιαστεί για απομόνωση σήματος Fast Ethernet. Η δυνατότητα PoE εξαρτάται από τη συνολική σχεδίαση του συστήματος

, την ονομαστική τιμή ρεύματος και τη διάταξη PCB. Πάντα να επαληθεύετε έναντι των προτύπων PoE πριν από τη χρήση.

3. Μπορεί το HB1601SNL να χρησιμοποιηθεί σε βιομηχανικά περιβάλλοντα;Ναι. Με την υψηλή τάση απομόνωσης, την ισχυρή απόδοση DCMR και την αναγνώριση UL
