L9-FC553101-60PPC 155Mbps 1 × 9 FC Πηρακτήρας Tx1550nm/Rx1310nm


L9-FC553101-60PPC 1 × 9 FC οπτικός δέκτης 155 Mbps, Tx 1550 nm / Rx 1310 nm, έως 60 km (μοναδική λειτουργία), DC 5.5 26 V εισροή, TTL διεπαφή.βιομηχανικοί σειριακοί μετατροπείς και εφαρμογές SDH/STM-1Επιστολή και πληροφορίες παραγγελίας μέσα.


155Mbps 1x9 Πηρακτήρας Επισκόπηση του προϊόντος

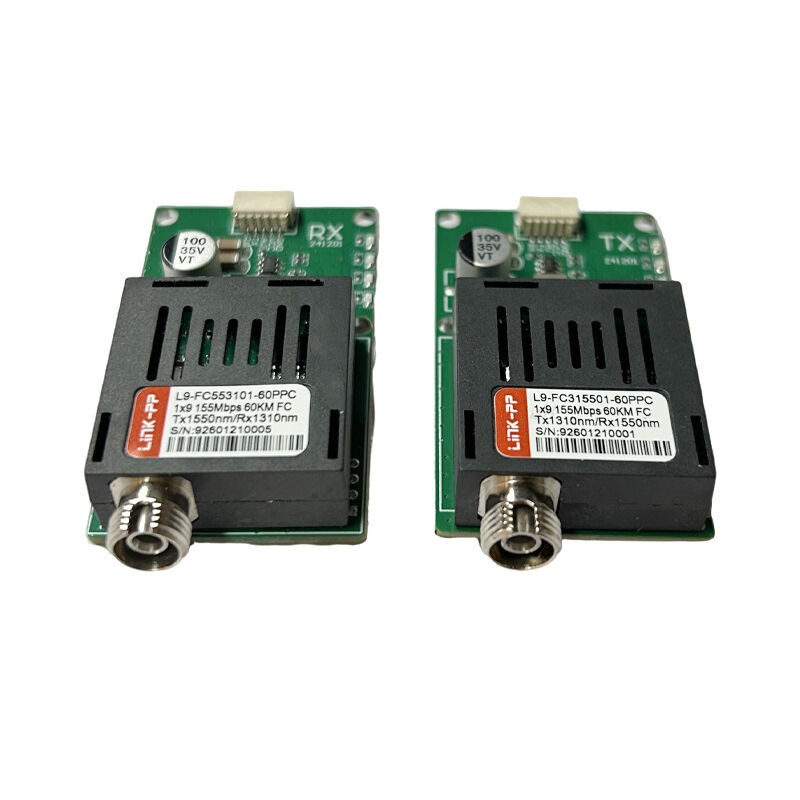

L9-FC553101-60PPCείναι ένας μονοπλέκτης δικατευθυντικού οπτικού δέκτη με συντελεστή μορφής 1×9 σχεδιασμένος για155 MbpsΣυνεχή οπτική επικοινωνία σε μεγάλες αποστάσεις.

Η ενότητα χρησιμοποιείΟπτικός συνδετήρας FC, λειτουργεί μεTx 1550 nm / Rx 1310 nm, και υποστηρίζει αποστάσεις μετάδοσηςέως 60 χλμ.πάνω από μονοτροπική ίνα.

Με έναευρύ φάσμα τάσης εισόδου συνεχούς ρεύματος 5,526 Vκαι αΗλεκτρική διεπαφή TTL, αυτός ο δέκτης είναι κατάλληλος για οπτικές συνδέσεις αέρος-εδάφους UAV, μετατροπείς TTL-φυτικών ινών, βιομηχανικά συστήματα τηλεμετρίας και κληρονομικό εξοπλισμό επικοινωνίας STM-1 / OC-3.

Βασικά χαρακτηριστικά

• 1 × 9 βιομηχανικά προδιαγεγραμμένα οπτικά δέκτη-αποδέκτη
• Ταχύτητα δεδομένων:155 Mbps
• Μία μονοφυσική αμφίδρομη μετάδοση
• Οπτικά μήκη κύματος:Tx 1550 nm / Rx 1310 nm
• Απόσταση μετάδοσης:έως 60 χλμ.(Διαθέσιμη επιλογή 80 χλμ.)
• Οπτικός σύνδεσμος:FC
• Ηλεκτρική διεπαφή:Λογικό επίπεδο TTL
• Ευρεία τάση εισόδου:Συνεχή 5.5 V έως 26 V
• Χαμηλή καθυστέρηση, υψηλή ασυλία EMI
• Συμμόρφωση με το RoHS
• Προαιρετικός βαθμός βιομηχανικής θερμοκρασίας για σκληρά περιβάλλοντα

Τεχνικές προδιαγραφές του L9-FC553101-60PPC 60km FC Fiber Transceiver

1Γενικά χαρακτηριστικά

2Οπτικές παραμέτρους

3Ηλεκτρικές παραμέτρους

4. Περιβαλλοντικές συνθήκες

5. Συμμόρφωση

Μηχανικές πληροφορίες

• Συσκευή:Μοντέλο διατρυπής 1 × 9
• Εγκατάσταση:Πινάκια συγκόλλησης PCB
• Μηχανικές διαστάσεις:Βιομηχανικό πρότυπο 1×9 αποτύπωσης
• Προσανατολισμός:Σταθερή διάταξη πινών για εύκολη ενσωμάτωση PCB

(Μηχανικό σχέδιο και αποτύπωση PCB διαθέσιμα κατόπιν αιτήματος.)

60 χλμ. 1x9 Πληροφορευτής Εφαρμογές

• Συστήματα οπτικής επικοινωνίας αέρος-εδάφους για UAV
• TTL σε μετατροπείς οπτικών ινών
• Οπτικές συνδέσεις δεδομένων UAV και συστήματα FPV
• Βιομηχανικός έλεγχος και τηλεμετρία
• Σειριακή επικοινωνία μέσω ινών μεγάλης απόστασης
• STM-1 / OC-3 παλαιότερα τηλεπικοινωνιακά συστήματα

Σημειώσεις συμβατότητας

• Μηχανοκίνητα οχήματα
• Βεβαιωθείτε για τη σωστή ζεύξη μήκους κύματος (Tx 1550 nm / Rx 1310 nm) στο αντίθετο άκρο
• Συμβατό με τα τυπικά επίπεδα λογικής TTL
• Ο συνδετήρας FC πρέπει να αντιστοιχεί στον τύπο καλωδίου ινών ζευγαρώματος

L9-FC553101-60PPC Πληροφορίες παραγγελίας

• Αριθμός μέρους:L9-FC553101-60PPC
• Τυπική εμβέλεια:60 χλμ.
• Προαιρετικό εύρος:80 χιλιόμετρα
• Συνδετήρας:FC
• Θερμοκρασία:Εμπορική ή Βιομηχανική (αναφέρετε κατά την παραγγελία)

Για δελτία δεδομένων, δείγματα, τιμές και τεχνική υποστήριξη, παρακαλούμεΕπικοινωνήστε μαζί μας- Όχι, τώρα.

Ενημερωτικά ερωτήματα σχετικά με τη μονάδα L9-FC553101-60PPC TTL-to-Fiber

Ε: Για ποιο σκοπό χρησιμοποιείται το L9-FC553101-60PPC;

Α: Χρησιμοποιείται για τη μετάδοση οπτικής μετάδοσης 155 Mbps από TTL σε οπτική ίνα, συνήθως στην επικοινωνία UAV, την βιομηχανική τηλεμετρία και τα παλιά τηλεπικοινωνιακά συστήματα.

Ε2: Υποστηρίζει αυτή η μονάδα συστήματα ενέργειας UAV;

Η ενότητα υποστηρίζει ένα ευρύ εύρος τάσης εισόδου DC 5,5·26 V, κατάλληλη για πλατφόρμες οχημάτων και UAV.

Ε3: Είναι διαθέσιμη μια έκδοση 80 χλμ;

Α: Ναι. Μια έκδοση 80 χιλιομέτρων με εκτεταμένη εμβέλεια είναι διαθέσιμη κατόπιν αιτήματος.

Ε2: Τι ίνες και συνδέσμους χρησιμοποιεί;

Α: Μοναδική ίνα (9/125 μm) με οπτικό συνδετήρα FC.
