Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: L9-FC315501-60PPC
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/25K
Τιμή: 12.98USD/PCS
Συσκευασία λεπτομέρειες: T & r
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union
Δυνατότητα προσφοράς: 5KK/μήνα
Οπτική διεπαφή: |
fc συνδετήρας |
Ηλεκτρική διασύνδεση: |
Λογική TTL |
Απόσταση: |
≤60 χλμ |
Form Factor: |
1x9 |
Ρυθμός δεδομένων: |
100M/155M |
Μήκος κύματος: |
1310nm TX / 1550nm RX |
Οπτική διεπαφή: |
fc συνδετήρας |
Ηλεκτρική διασύνδεση: |
Λογική TTL |
Απόσταση: |
≤60 χλμ |
Form Factor: |
1x9 |
Ρυθμός δεδομένων: |
100M/155M |
Μήκος κύματος: |
1310nm TX / 1550nm RX |

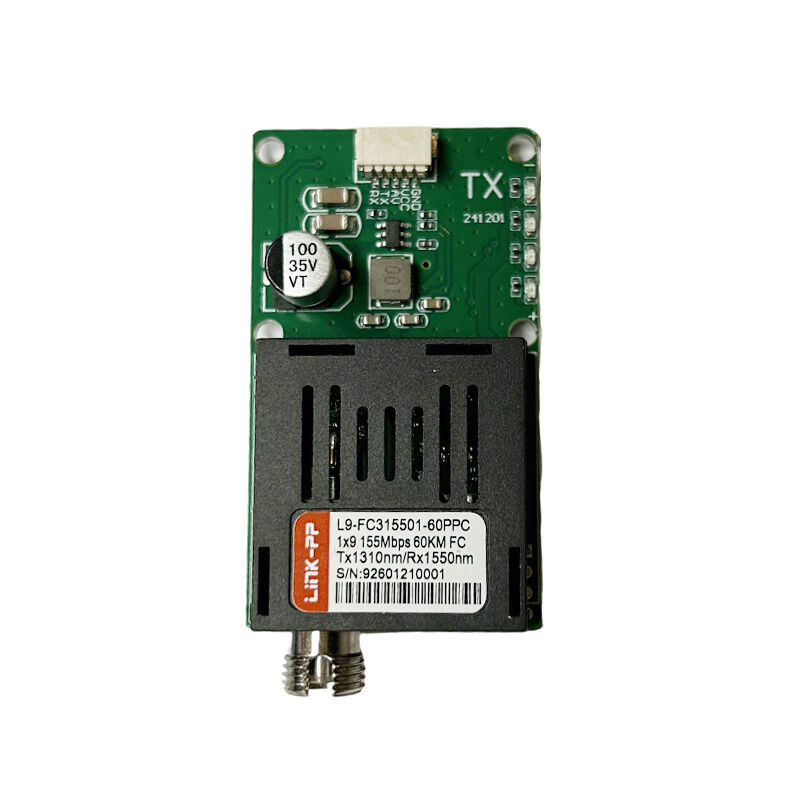

Το L9-FC315501-60PPC είναι μια μονάδα οπτικού πομποδέκτη 1x9 TTL υψηλής απόδοσης σχεδιασμένη για επικοινωνία οπτικών ινών μεγάλης εμβέλειας σε συστήματα UAV αέρος-εδάφους, βιομηχανικό έλεγχο και δυσμενή ηλεκτρομαγνητικά περιβάλλοντα.
Αυτή η μονάδα υποστηρίζει μετάδοση δεδομένων 155 Mbps μέσω οπτικής ίνας μονής λειτουργίας έως 60 χλμ, με ευρεία είσοδο τάσης DC 5.5–26V, χαμηλή καθυστέρηση και ισχυρή ανοσία σε EMI, καθιστώντας την ιδανική για τηλεμετρία drone, οπτικές συνδέσεις αέρος-εδάφους και δίκτυα τηλεχειρισμού.
Το L9-FC315501-60PPC λειτουργεί ως σύστημα ζεύγους οπτικών πομποδεκτών, αποτελούμενο από μονάδες άκρου Α και άκρου Β με συμπληρωματικά μήκη κύματος.
| Άκρο | Λειτουργία |
|---|---|
| Άκρο Α (Εναέριο / UAV) | TTL → Οπτικό (Tx 1550 nm / Rx 1310 nm) |
| Άκρο Β (Επίγειος Σταθμός) | Οπτικό → TTL (Tx 1310 nm / Rx 1550 nm) |
Η αμφίδρομη μετάδοση μέσω μιας οπτικής ίνας μονής λειτουργίας επιτρέπει αξιόπιστη, πραγματικού χρόνου επικοινωνία έως 60 χλμ.
| Παράμετρος | Ελάχ. | Τυπ. | Μέγ. | Μονάδα |
|---|---|---|---|---|
| Μήκος Κύματος Πομπού | 1530 | 1550 | 1565 | nm |
| Μήκος Κύματος Δέκτη | 1260 | 1310 | 1360 | nm |
| Οπτική Ισχύς Εξόδου | -2 | +3 | +5 | dBm |
| Ευαισθησία Δέκτη | — | — | -34 | dBm |
| Οπτικός Προϋπολογισμός | ≥ 32 | — | — | dB |
| Ρυθμός Σφάλματος Bit (BER) | ≤ 1×10⁻¹² |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Ηλεκτρική Διεπαφή | TTL |
| Επίπεδο Λογικής | Συμβατό με 3.3V / 5V |
| Τάση Τροφοδοσίας | DC 5.5 – 26 V |
| Κατανάλωση Ισχύος | ≤ 2.5 W |
| Προστασία | Αντίστροφη πολικότητα, υπέρταση, προστασία υπέρτασης |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Θερμοκρασία Λειτουργίας | -40 ~ +85 °C |
| Θερμοκρασία Αποθήκευσης | -40 ~ +85 °C |
| Μορφή | 1x9 |
| Τύπος Συνδετήρα | FC |
| Περίβλημα | Μεταλλικό θωρακισμένο |
| Στήριξη | Μέσω οπής PCB |
| Απόσταση | Προτεινόμενο Μοντέλο |
|---|---|
| ≤ 20 χλμ | 155M 20km TTL fiber module |
| ≤ 40 χλμ | 155M 40km TTL fiber module |
| ≤ 60 χλμ | L9-FC315501-60PPC |
| ≤ 80 χλμ | 155M 80km TTL fiber module |
Ε1: Μπορεί αυτή η μονάδα να συνδεθεί απευθείας σε θύρες TTL MCU ή FPGA;
Ναι. Η διεπαφή TTL είναι πλήρως συμβατή με MCU, FPGA, DSP και πλακέτες ελέγχου πτήσης.
Ε2: Μπορεί να λειτουργήσει σε περιβάλλοντα υψηλού EMI;
Ναι. Η μετάδοση οπτικών ινών παρέχει πλήρη ηλεκτρική απομόνωση και ανοσία σε EMI, ιδανική για περιβάλλοντα UAV και βιομηχανικά.
Ε3: Υποστηρίζει αμφίδρομη μετάδοση;
Ναι. Αμφίδρομη οπτική επικοινωνία μέσω οπτικής ίνας μονής λειτουργίας.
