Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: Agst5009b
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400pcs
Τιμή: $0.2-$0.9
Συσκευασία λεπτομέρειες: Ταινία & Ρολ
Χρόνος παράδοσης: Πλοία εντός 1-2 εβδομάδων
Όροι πληρωμής: TT, NET30/60/90 ημέρες
Δυνατότητα προσφοράς: 3KK/μήνα
Αριθμός ανταλλακτικού: |
Agst5009b |
Τύπος μετασχηματιστή: |
Μετασχηματιστής Ethernet 2,5GBASE-T |
Αναλογία στροφών: |
1ΚΤ: 1ΚΤ |
Τάση απομόνωσης: |
1500 Vac |
Στυλ τοποθέτησης: |
SMD (επιφανειακή συσκευή τοποθέτησης) |
Διαμόρφωση θύρας: |
Μονό λιμάνι |
Θερμοκρασία λειτουργίας: |
0 °C σε +70 °C |
RoHS & Χωρίς αλογόνο: |
Ναί |
Αριθμός ανταλλακτικού: |
Agst5009b |
Τύπος μετασχηματιστή: |
Μετασχηματιστής Ethernet 2,5GBASE-T |
Αναλογία στροφών: |
1ΚΤ: 1ΚΤ |
Τάση απομόνωσης: |
1500 Vac |
Στυλ τοποθέτησης: |
SMD (επιφανειακή συσκευή τοποθέτησης) |
Διαμόρφωση θύρας: |
Μονό λιμάνι |
Θερμοκρασία λειτουργίας: |
0 °C σε +70 °C |
RoHS & Χωρίς αλογόνο: |
Ναί |
749020011A WE-LAN LAN μετασχηματιστής για εφαρμογές 1000Base-T SMT RJ45, με απομόνωση 1500V, επαγωγικότητα 350μH, βελτιωμένο CMRR και εύρος βιομηχανικής θερμοκρασίας από 40°C έως +85°C.Ιδανικό για βιομηχανικό Ethernet, δρομολογητές, διακόπτες, κάμερες IP και συσκευές IoT.

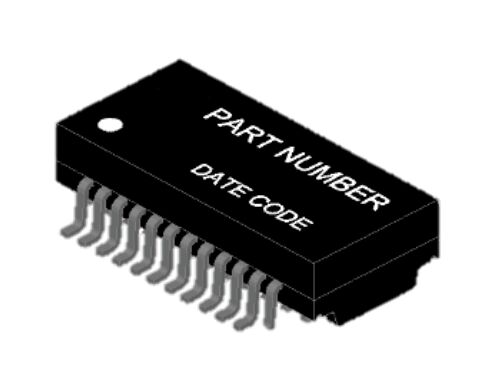

ΗΤο AGST5009B 2.5G Magnetic Module είναι έναγια την κατασκευή συσκευών που χρησιμοποιούνται για την παραγωγή ηλεκτρικών συλλέκτων2.5GBASE-T (IEEE 802.3bz) εφαρμογές.εξαιρετική ακεραιότητα σήματος, χαμηλή απώλεια εισαγωγής, υψηλή τάση απομόνωσης και αξιόπιστη καταστολή EMI, η AGST5009B είναι βελτιστοποιημένη για2.5G εμπορικοί και βιομηχανικοί διακόπτες Ethernet και εξοπλισμός δικτύωσης μεγάλου όγκου για καταναλωτές.
Μεπλήρη διαλειτουργικότητα PHY,συμμόρφωση με τις απαιτήσεις RoHS & Halogen-Free, καιΗ AGST5009B παρέχει μιαανθεκτική και οικονομικά αποδοτική μαγνητική λύση για την επόμενη γενιάπολυ-gigabit σχεδιασμοί Ethernet.
| Άρθρο | Περιγραφή |
|---|---|
| Αριθμός τμήματος | ΑΓΣΤ5009Β |
| Τύπος προϊόντος | 2Μαγνητική μονάδα 5G |
| Ταχύτητα | 2.5GBASE-T |
| Λιμένες | Μονό |
| Εγκατάσταση | ΜΜΔ |
| Πακέτο | Ταινία & Ρολ |
| RoHS | - Ναι, ναι. |
| Παράμετρος | Προϋποθέσεις δοκιμής | Αξία | Μονάδα |
|---|---|---|---|
| Δυναμική αγωγιμότητα μεσαίου μεριδίου | @100 kHz, 0,1 Vrms | 180 λεπτά | μH |
| Απώλεια εισαγωγής | 1 ∆100 MHz | ¥0,5 μέγιστο | dB |
| Απώλεια εισαγωγής | 125 MHz | ¥1,0 μέγιστο | dB |
| Επιστροφή απώλειας | 1 ∆40 MHz | 20 λεπτά. | dB |
| Επιστροφή απώλειας | 40 < f ≤ 125 MHz | ∆ιεθνής Υπηρεσία Επιστήμης | dB |
| Διασταυρούμενη ακοή | 1 ∆100 MHz | 30 λεπτά. | dB |
| Τετάρτη | 60 s | 1500 | ΔΕΠ |
| Θέρμανση λειτουργίας | Επικεφαλής | 0 έως +70 | °C |
Η AGST5009B είναι σχεδιασμένη για να ανταποκρίνεταιαυστηρές απαιτήσεις ακεραιότητας του σήματος και επιδόσεων EMIIEEE 802.3bz, εξασφαλίζονταςΚαθαρά διαγράμματα οφθαλμού, χαμηλό jitter, και σταθερή μετάδοση δεδομένων 2.5G.
Μευψηλή απώλεια επιστροφής και ισχυρή απόρριψη θορύβου κοινής λειτουργίας, αυτή η μαγνητική μονάδα μειώνει αποτελεσματικάΕιδικά για την παραγωγή ηλεκτρομαγνητικώνπυκνές διαμορφώσεις PCB και συστήματα Ethernet υψηλής ταχύτητας.
Η AGST5009B είναιείναι πλήρως συμβατή με όλους τους μεγάλους προμηθευτές Ethernet PHY, συμπεριλαμβανομένων:
Broadcom
Μαρβέλ
Ρεάλτεκ
ΤΙ
Μικροτσίπ
Διασφάλισηδιαλειτουργικότητα plug-and-play και απλουστευμένη επικύρωση υλικού.
Συμμόρφωση με το RoHS και απαλλαγή από αλογόνες
Επίπεδο ευαισθησίας υγρασίας MSL 1
Συμφωνητικό με την επανακλίση υψηλής θερμοκρασίας (245°C)
Συσκευή με ταινία και κυλίνδρους για αυτοματοποιημένη συναρμολόγηση SMT
1. J-STD-002: Ζυθοποιήσιμη σε 245°C Προφίλ επανεξέτασης
2. J-STD-020: Αίσθηση υγρασίας επιπέδου 1
3. J-STD-075: R7, 245°C Μέγιστη ροή μέσω της επανεξέτασης
4Υλικό της επικεφαλίδας: DAP (διαλλυλικό φθαλικό), UL 94V-0
5Φρέμα μολύβδου: κράμα χαλκού
