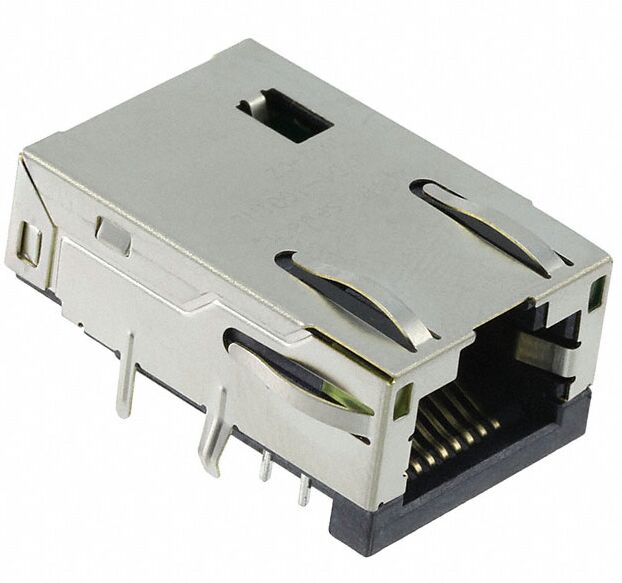

JXD1-1001NL 1×1 RJ45 Magjack Through-Hole για 100BASE-TX
JXD1-1001NL προστατευμένο RJ45 1 × 1 για 100BASE-TX με μετασχηματιστή 1CT: 1CT, απομόνωση 2250 VDC, τοποθέτηση μέσω τρύπας, επιλεκτικές επαφές χρυσού. Ιδανικό για βιομηχανικές διεπαφές Ethernet και τηλεπικοινωνιών.
Τεχνικές προδιαγραφές
Γενικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Αριθμός προϊόντος |
JXD1-1001NL |
| Περιγραφή |
RJ45 συνδετήρας 1 × 1, ενσωματωμένος μετασχηματιστής (1:1), 100BASE-TX |
| Αριθμός λιμένων / διαύλων |
1 × 1 |
| Ποσοστό δεδομένων |
100BASE-TX (100 Mbps) |
| Αναλογία στροφών |
1ΚΤ: 1ΚΤ (1: 1) |
| Απομόνωση (PHY από πλευρά σε πλευρά) |
2250 VDC |
| Στυλ τοποθέτησης |
Μέσα από τρύπα |
| Θερμοκρασία λειτουργίας |
-40 °C έως +85 °C |
| Θέρμανση αποθήκευσης |
-40°C έως +85°C |
| RoHS |
- Ναι, ναι. |
Υλικά και προδιαγραφές επικάλυψης
| Άρθρο |
Υλικό / Επεξεργασία |
| Διαμονή |
Θερμοπλαστικό, μαύρο, UL94 V-0 |
| Ασπίδα |
Άλλα είδη από χάλυβα |
| Επαφές |
Χάλυβα |
| Επικοινωνία |
Επιλεκτικός χρυσός στην περιοχή επαφής (μίν.6 μmin) |
Το δελτίο δεδομένων καθορίζει ελάχιστη επιφάνεια 6 μικροάκρων χρυσού στις περιοχές επαφής.
Μηχανικές προδιαγραφές
| Διάσταση |
Αξία (τυπική) |
| Συνολικό μήκος (συμπεριλαμβανομένης της κλειδαριάς) |
≈ 26,06 χιλιοστά |
| Συνολικό πλάτος |
≈ 17,58 mm (0,692 ίντσες) |
| Συνολικό ύψος |
≈ 8,78 mm (0,346 ίντσες) |
Ανατρέξτε στο μηχανικό σχέδιο του προμηθευτή για την πλήρη διάταξη των καρφίτλων και τις διαμετρικές ανοχές κατά τη δημιουργία αποτυπώματος PCB.
Ηλεκτρικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Απώλεια εισαγωγής |
(ανά δελτίο δεδομένων που είναι τυπικό για συνδέσεις 100 MHz) |
| Απώλεια απόδοσης (παράδειγμα ελάχιστων ορίων ζώνης) |
1-30 MHz: ≥ -16 dB· 30-60 MHz: ≥ -12 dB· 60-80 MHz: ≥ -10 dB |
| Επικοινωνία / NEXT |
≥ -30 dB (1-100 MHz) τυπικά (αξίες δελτίου δεδομένων) |
| Συνηθισμένη εξασθένιση λειτουργίας / CMRR |
Προδιαγράφεται ανά φύλλο δεδομένων (στόχος σχεδιασμού για μετασχηματιστή LAN) |
| Ιππότ / Αντίσταση |
2250 VDC (PHY προς γραμμή) |
Επισκόπηση του προϊόντος
Συμπίεστος, ανθεκτικός προστατευμένος σύνδεσμος RJ45 με ενσωματωμένο μετασχηματιστή 1CT:1CT, σχεδιασμένος για εφαρμογές 100BASE-TX.Διορθωμένο για βιομηχανικές θερμοκρασίες και κυματικά συγκολλητέα διάτρητη συναρμολόγηση για ενσωματωμένους δρομολογητές, διακόπτες, βιομηχανικούς ελεγκτές και τηλεπικοινωνιακό εξοπλισμό.
Προστατευμένος διατρυπών συνδετήρας RJ45 με ενσωματωμένο μετασχηματιστή LAN (1CT:1CT), απομόνωση 2250 VDC, επιλεκτικές επιχρυσωμένες επαφές και εύρος λειτουργίας από -40 °C έως +85 °C.
Βασικά χαρακτηριστικά και οφέλη
- Ενσωματωμένος μετασχηματιστής LAN (1:1)μειώνει το BOM και απλοποιεί το σχεδιασμό μαγνητικών.
- Υψηλή απομόνωση (2250 VDC)μεταξύ PHY και γραμμής για την ασφάλεια και την αξιοπιστία.
- Συσκευή με τρύπασυνιστάται για συγκόλληση κυμάτων ανθεκτικό για συσκευές πεδίου.
- Ευρύ εύρος θερμοκρασιών (-40 έως +85 °C)για βιομηχανικές και εξωτερικές εφαρμογές.
- Επεξεργασμένα χρυσωρυχιαία επαφήεξασφαλίζουν χαμηλή αντίσταση επαφής και μακρά διάρκεια ζωής.
- Ασπρωμένο σώμα με νικελωμένη ατσάλινη ασπίδαβελτιώνει τις επιδόσεις EMI/EMC.
Τεχνική τεκμηρίωση
JXD1-1001NL Σχέδια
JXD1-1001NL Διαστάσεις
JXD1-1001NL Συνιστώμενη διάταξη PCB
Συχνές Ερωτήσεις
Ε1: Για τι χρησιμοποιείται το JXD1-1001NL;
Α:Το JXD1-1001NL είναι ένα
1 × 1 προστατευμένος σύνδεσμος RJ45 με ενσωματωμένο μετασχηματιστή LAN, σχεδιασμένο για
100BASE-TX εφαρμογές EthernetΧρησιμοποιείται συνήθως σε:
- Βιομηχανικές συσκευές Ethernet
- Ενσωματωμένοι δρομολογητές και πύλες
- Διακόπτες δικτύου
- Μονούλες διεπαφής τηλεπικοινωνιών
- Εξοπλισμός αυτοματισμού και ελέγχου
Είναι...
υψηλή απομόνωση (2250 VDC)και
ευρύ εύρος θερμοκρασιών λειτουργίας (-40 °C έως +85 °C)να είναι κατάλληλο για βιομηχανική δικτύωση και δίκτυα σε σκληρό περιβάλλον.
Ε2: Περιλαμβάνει το JXD1-1001NL ενσωματωμένα μαγνητικά;
Α:Ναι, το JXD1-1001NL διαθέτει έναενσωματωμένος μετασχηματιστής LAN με αναλογία στροφών 1CT:1CT, εξαλείφοντας την ανάγκη για εξωτερικά μαγνητικά και απλοποιώντας τον σχεδιασμό PCB, βελτιώνοντας παράλληλα την ακεραιότητα του σήματος.
Ε3: Είναι το JXD1-1001NL κατάλληλο για εφαρμογές PoE;
Α:Ο αριθμός JXD1-1001NL έχει σχεδιαστεί γιαδιεπαφές Ethernet μη PoEΓια τα σχέδια Power over Ethernet (PoE), έναΣύνδεσμος RJ45 με βαθμολογία PoE με ενισχυμένο μαγνητικό σύστημα και χειρισμό ρεύματοςθα πρέπει να επιλεγεί.
Ε4: Ποιο είναι το μέγιστο υποστηριζόμενο ρυθμό δεδομένων;
Α:Η σύνδεση υποστηρίζει100BASE-TX (100 Mbps)Εφαρμογές Ethernet.μη σχεδιασμένο για Gigabit (1000BASE-T)ή τα υψηλότερα πρότυπα Ethernet.
Ε5: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;
Α:Το JXD1-1001NL λειτουργεί αξιόπιστα από-40 °C έως +85 °C, καθιστώντας το κατάλληλο γιαβιομηχανικές, εξωτερικές και εφαρμογές υψηλής αξιοπιστίας.
Ε6: Τι είδος στερεώματος PCB χρησιμοποιεί το JXD1-1001NL;
Α:ΧρησιμοποιείΕγκατάσταση διατρυπώνκαι είναισυνιστάται για διαδικασίες συγκόλλησης κυμάτων, παρέχοντας εξαιρετική μηχανική αντοχή και αντοχή για βιομηχανικά σχέδια υλικού.
Ε7: Ποια τάση απομόνωσης παρέχει το JXD1-1001NL;
Α:Η σύνδεση παρέχει2250 Απομόνωση VDCμεταξύ της πλευράς PHY και της πλευράς της γραμμής, εξασφαλίζονταςΗλεκτρική ασφάλεια και συμμόρφωση με τους κανονισμούςσε βιομηχανικούς εξοπλισμούς Ethernet.
Ε8: Είναι η JXD1-1001NL σύμφωνη με τα βιομηχανικά πρότυπα;
Α:Ναι, είναι σύμφωνη με τηνIEEE 802.3u (100BASE-TX)καιΠεριβαλλοντικά πρότυπα RoHS, και η κοιλότητα του RJ45 συμμορφώνεται μεΗ FCC μέρος 68απαιτήσεις.
Ε9: Θεωρείται ο JXD1-1001NL σύνδεσμος RJ45 χαμηλού προφίλ;
Α:Με ύψος περίπου80,78 mm, JXD1-1001NL ταξινομείται ωςσυμπαγές RJ45 σύνδεσμο μεσαίου προφίλ, κατάλληλο γιαδιάταξη PCB με περιορισμένο χώροΑλλά δεν κατηγοριοποιούνται ως εξαιρετικά χαμηλό προφίλ.
Ε10: Ποια διαδικασία συγκόλλησης συνιστάται;
Α:Το ρόλο είναισυνιστάται για συγκόλληση κυμάτων, μεμέγιστη μέγιστη θερμοκρασία συγκόλλησης 260 °C για έως 10 δευτερόλεπταΑυτό εξασφαλίζει αξιόπιστες συνδέσεις συγκόλλησης και αποτρέπει τη θερμική βλάβη.
Ε11: Ποια υλικά χρησιμοποιούνται στο JXD1-1001NL;
Α:
- Διαμονή:Τεχνολογίες για την προώθηση της τεχνολογικής ανάπτυξης
- Ασπίδα:Άλλα είδη από χάλυβα
- Επικοινωνίες:Σύνθετο χαλκού με επιλεκτική χρυσοπλαστική (≥ 6 μin)
Αυτό εξασφαλίζει
εξαιρετική μηχανική αντοχή, προστασία από EMI και ηλεκτρική απόδοση.
Ε12: Είναι η JXD1-1001NL σύμφωνη με το RoHS;
Α:Ναι, το JXD1-1001NL είναιπλήρης συμμόρφωση με το RoHS, κατάλληλο για περιβαλλοντικά ρυθμιζόμενες αγορές, συμπεριλαμβανομένης της ΕΕ και της Βόρειας Αμερικής.
Ε13: Ποιες επιλογές συσκευασίας είναι διαθέσιμες;
Α:Η τυποποιημένη συσκευασία είναιατομική αντιστατική σακούλα + προστατευτικό δίσκο + εξωτερικό κουτίΟι επιλογές χύδης συσκευασίας μπορεί να είναι διαθέσιμες για παραγγελίες μεγάλου όγκου.
Ε14: Το JXD1-1001NL είναι ακόμα σε παραγωγή;
Α:Το JXD1-1001NL είναι επί του παρόντος σημειωμένο ωςΕΟΛ (τέλος ζωής)Για νέα σχέδια, συνιστούμε να επιλέξετεεναλλακτικές λύσεις συμβατές με τις άλλες λύσειςγια τη διασφάλιση της μακροπρόθεσμης σταθερότητας του εφοδιασμού.
Ε15: Ποιες είναι οι συνιστώμενες εναλλακτικές λύσεις για το JXD1-1001NL;
Α:Οι συμβατές εναλλακτικές λύσεις συνήθως περιλαμβάνουν:Σύνδεσμοι 1 × 1 RJ45 με ενσωματωμένο μαγνητικόΕπικοινωνήστε με την ομάδα μηχανικών μας γιασυστάσεις αντικατάστασης.
