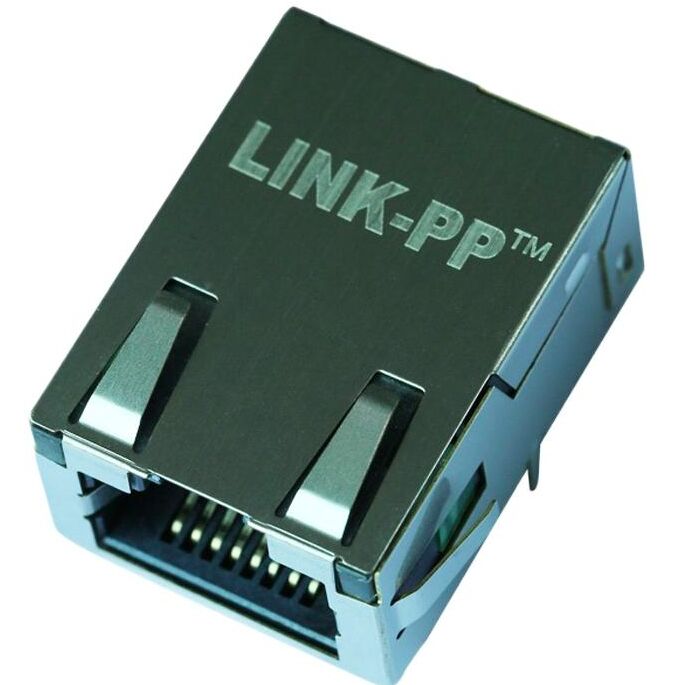

L869-1J1T-32 1000BASE-T χαμηλού προφίλ RJ45 μαγνητικός διακόπτης με μία θύρα


Ο L869-1J1T-32 είναι ένας μαγνητικός υποδοχέας RJ45 χαμηλού προφίλ, μονής θύρας, σχεδιασμένος για εφαρμογές Gigabit Ethernet (1000BASE-T). Διαθέτει πλευρική τοποθέτηση THT, συγκράτηση PCB με T-post, επιλέξιμες γλωττίδες EMI θωράκισης, πράσινες/κίτρινες LED, επιλογές επιχρύσωσης επαφών (6μin / 15μin / 30μin) και ενσωματωμένα μαγνητικά με λόγους στροφών 1CT:1. Υποστηρίζει AutomDX (Auto-MDIX) και περιλαμβάνει την επιλογή κυκλώματος Bst για απλοποίηση της ενσωμάτωσης στην πλακέτα και της αξιοπιστίας της σύνδεσης.


Προδιαγραφές Συνδετήρα RJ45 Χαμηλού Προφίλ L869-1J1T-32

Οφέλη & Τυπικές εφαρμογές Bel Magnetic L869-1J1T-32

Οφέλη L869-1J1T-32

• Απλοποιημένη ενσωμάτωση: Τα ενσωματωμένα μαγνητικά με τυπικούς λόγους στροφών 1CT:1 μειώνουν το κόστος υλικών (BOM) και τον χώρο στην πλακέτα.
• Αξιόπιστη συμπεριφορά στο πεδίο: Η υποστήριξη AutomDX (Auto-MDIX) διευκολύνει την εγκατάσταση και μειώνει τα λάθη καλωδίωσης.
• Ευέλικτες επιμεταλλώσεις: Πολλαπλά πάχη επιχρύσωσης σας επιτρέπουν να βελτιστοποιήσετε το κόστος έναντι της μακροπρόθεσμης αξιοπιστίας.
• Κατάσταση LED: Οι ενσωματωμένες πράσινες/κίτρινες LED παρέχουν ορατότητα σύνδεσης/δραστηριότητας για διαγνωστικά και πίνακες κατάστασης.

Τυπικές εφαρμογές Υποδοχέων RJ45 Χαμηλού Προφίλ

• Ενσωματωμένες δικτυακές συσκευές και πύλες
• Βιομηχανικοί ελεγκτές και διακόπτες Ethernet (εφαρμογές χωρίς PoE, εκτός αν ορίζεται διαφορετικά)
• Εξοπλισμός δικτύωσης καταναλωτών ή εμπορικών εφαρμογών που απαιτεί συνδετήρες χαμηλού προφίλ
• Ενότητες δικτυακής διεπαφής μονής θύρας και προσαρμοσμένα σχέδια PCB

Συχνές Ερωτήσεις Σχετικά με Μαγνητικούς Υποδοχείς Χαμηλού Προφίλ

Ε: Τι σημαίνει AutomDX σε αυτόν τον συνδετήρα;

Α: Το AutomDX είναι η ετικέτα που χρησιμοποιείται εδώ για τη λειτουργικότητα Auto-MDIX — ο υποδοχέας και τα μαγνητικά υποστηρίζουν αυτόματη ανίχνευση διασταύρωσης, επιτρέποντας τη χρήση ευθύγραμμων ή διασταυρωμένων καλωδίων χωρίς χειροκίνητες αλλαγές καλωδίωσης.

Ε: Είναι αυτός ο μαγνητικός υποδοχέας συμβατός με PoE;

Α: Τα δεδομένα προϊόντος που παρείχατε δεν αναφέρουν ρητά υποστήριξη PoE. Εάν απαιτείται PoE, ελέγξτε το φύλλο δεδομένων ή επιβεβαιώστε με τον προμηθευτή ποιες παραλλαγές (αν υπάρχουν) υποστηρίζουν PoE.

Ε: Σε ποιες θερμοκρασίες υποστηρίζεται;

Α: Οι καταχωρήσεις στο φύλλο δεδομένων αναφέρουν 0 έως 70 °C ως το κύριο εύρος λειτουργίας και -40 έως 85 °C ως εύρος αποθήκευσης/εκτεταμένο εύρος στις καταχωρήσεις — επιβεβαιώστε την προοριζόμενη χρήση και ελέγξτε το φύλλο δεδομένων της συγκεκριμένης παραλλαγής για εγγυημένες ονομαστικές τιμές.
