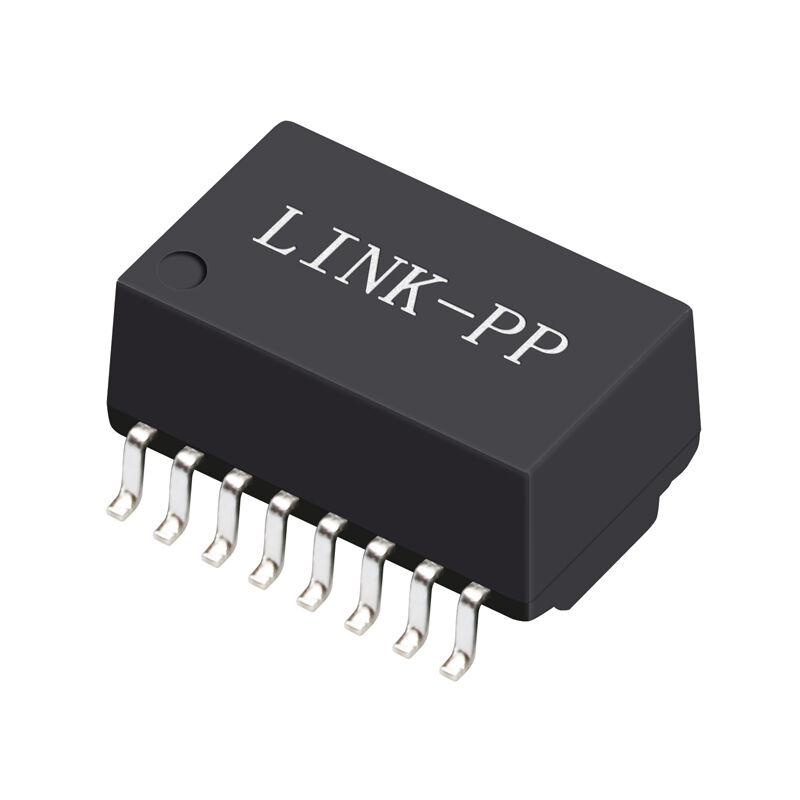

S16037G 10/100Base‐T SMD-16P Ethernet Transformer Module 350μH OCL


Ο S16037G είναι ένας μετασχηματιστής 10/100Base-T SMD Ethernet με 350μH OCL, αναλογία στροφών 1: 1, απομόνωση 1,5kVrms, συμβατός με το RoHS. Ιδανικός για ταχέως σχεδιασμό Ethernet.


Επισκόπηση του μετασχηματιστή LAN S16037G


ΗS16037Gείναι ένα συμπαγές10/100Μοντέλο μαγνητικού μετασχηματιστή LAN Base-TΗ συσκευή είναι σχεδιασμένη για την απομόνωση Fast Ethernet και τον προετοιμασμό σήματος.1Ποσοστό στροφών: 1, συνάντησηΗλεκτρονικά συστήματα ηλεκτρικής ενέργειαςαπαιτήσεις για τις εφαρμογές 10BASE‐T και 100BASE‐TX.

Με350 μH ελάχιστο OCL σε 8 mA παραμερισμό, χαμηλή απώλεια εισαγωγής, και ανθεκτική1.5 kVrms Απομόνωση Hi-Pot, S16037G εξασφαλίζει σταθερή μετάδοση δεδομένων, βελτιωμένη απόδοση EMI και μακροχρόνια αξιοπιστία σε σχεδιασμούς περιορισμένου χώρου.Συσκευή SMD 16 ινών (12,8 × 6,9 mm)και είναι πλήρωςΣυμμόρφωση με το RoHS και απαλλαγή από αλογόντα.


Βασικά χαρακτηριστικά του μετασχηματιστή SMD S16037G 10/100Base‐T

• Υποστήριξη10/100Base-T Ethernet(IEEE 802.3 / 802.3u)
• 11 TX/RX αναλογία στροφώνγια ισορροπημένη ζεύξη σήματος
• 350 μH ελάχιστο OCL@ 100 kHz, 0,1 V, με 8 mA DC bias
• Μικρή απώλεια εισαγωγής: -1,15 dB μέγιστο (0,3·100 MHz)
• Υψηλή τάση απομόνωσης: 1500 Vrms Hi-Pot
• ΣυμπίεσηΣυσκευή SMD‐16Pγια αυτοματοποιημένη συναρμολόγηση
• RoHS & απαλλαγμένα από αλογόνεςσυμμόρφωση

Ηλεκτρικές προδιαγραφές (@ 25 °C)

S16037G SMD-16P Ethernet μαγνητική μονάδαΕπισκόπηση

S16037G ΣΧΕΜΑΤΙΚΑ δελτίου δεδομένων

S16037G Χάρτης δεδομένων - Μηχανικά

Απόδοση ακεραιότητας σήματος

Απώλεια επιστροφής (dB Min)

Διασταυρούμενη ακοή (dB Min)

Αρνητικότητα DCMR-διαφορετική προς κοινή λειτουργία (dB Min)

 Μηχανικές προδιαγραφές του μετασχηματιστή LAN S16037G

Περιβαλλοντική και συμμόρφωση

• Θερμοκρασία λειτουργίας:0 °C έως +70 °C
• Θέρμανση αποθήκευσης:-0 °C έως +85 °C
• Συμμόρφωση:RoHS, απαλλαγμένο από αλογόντα

10/100Base-T LAN Transformer Standards & Design Notes (Πρότυπα και σημειώσεις σχεδιασμού για μετασχηματιστές LAN)

1. Σχεδιασμένο για να ανταποκρίνεταιΗλεκτρονικά συστήματα ηλεκτρικής ενέργειαςΑπαιτήσεις ταχείας Ethernet
2. 350 μH OCL σε 8 mA παρεκκλίσεις υποστηρίζει σταθερή βάση και μειωμένη στρέβλωση
3. Βελτιστοποιημένο για χαμηλό EMI και αξιόπιστη απόδοση σύνδεσης σε καλώδια χαλκού στρεβλωμένου ζεύγους

Γενικές ερωτήσεις

Ε1: Τι είναι το OCL στα μαγνητικά 10/100Base-T;

OCL (Ανοιχτή επαγωγικότητα κυκλώματος)περιγράφει την επαγωγικότητα του πρωτογενούς μετασχηματιστή όταν ο δευτερογενής είναι ανοιχτός.Σχεδιασμοί Ethernet 10/100Base-T, επαρκής OCL είναι κρίσιμη για τη διατήρηση της ακεραιότητας του σήματος σε χαμηλές συχνότητες.
Για το S16037G, αελάχιστο OCL 350 μH σε 8 mA DC biasβοηθά:


• Αποτροπή της παρακμής της βασικής γραμμής στα κωδικοποιημένα σήματα MLT-3
• Διατήρηση σταθερών επιδόσεων σύνδεσης σε μεγάλα καλώδια χαλκού
• Συμμορφώνονται με τις απαιτήσεις IEEE 802.3u για απώλεια και στρέβλωση επιστροφής


Η ανεπαρκής OCL μπορεί να οδηγήσει σε αυξημένο jitter, σφάλματα πακέτων ή αστάθεια σύνδεσης, ειδικά σε θορυβώδη περιβάλλοντα.


Ε: Μπορεί το S16037G να αντικαταστήσει τους μετασχηματιστές Pulse ή Halo Fast Ethernet;

- Ναι, ναι.S16037G μπορεί να χρησιμοποιηθεί ως λειτουργικό υποκατάστατοΓια πολλούςΕνότητες μετασχηματιστών ηλεκτρικής ενέργειας με παλμό και Halo 10/100Base-T Ethernetμε παρόμοιες ηλεκτρικές προδιαγραφές.
Κατά την αξιολόγηση της συμβατότητας των ανταλλακτικών, οι σχεδιαστές πρέπει να επαληθεύουν:


• Αντιστοίχισηαναλογία στροφών (1:1)
• ΣυγκρίσιμηΔιορισμός OCL (≥ 350 μH)
• Αντίστοιχοτύπος συσκευασίας και πινάρισμα (SMD-16P)
• Περιορισμοί τάσης απομόνωσης και απώλειας εισαγωγής


Το S16037G πληροί τις βασικές ηλεκτρικές απαιτήσεις IEEE 802.3u που καθορίζονται συνήθως για μαγνητικά Fast Ethernet, καθιστώντας το κατάλληλο για αντικατάσταση drop-in ή close-drop-in σε πολλά σχέδια.


10/100Base-T vs 1000Base-T μαγνητικά: Κύριες διαφορές


Παρόλο που και τα δύο είναι μαγνητικά συστατικά του Ethernet,10/100Base-Tκαι1000Base-TΟι μετασχηματιστές είναι σχεδιασμένοι για διαφορετικές απαιτήσεις σηματοδότησης και απόδοσης.


10/100Base-T μαγνητικά

• Υποστήριξη10 Mbps και 100 Mbpsποσοστά δεδομένων
• Συνήθως χρησιμοποιείταισήμανση ενός ζεύγους ανά κανάλι
• Χαμηλότερες απαιτήσεις εύρους ζώνης και διασταυρούμενης ομιλίας
• Αξίες OCL γύρω350 μHείναι επαρκείς
• Συνήθως χρησιμοποιείται σε σχεδιασμούς με ευαίσθητο κόστος και ενσωματωμένα

1000Base-T μαγνητικά

• ΥποστήριξηΤαχύτητες δεδομένων 1 Gbpsπάνω από τέσσερα στρεβλώμενα ζευγάρια.
• Απαιτούν αυστηρότερααπώλεια επιστροφής, διασταυρούμενη ομιλία και DCMRεπιδόσεις
• Συχνά χαρακτηριστικόΕνσωματωμένες σφυρίχτρες κοινής λειτουργίας
• Μεγαλύτερη πολυπλοκότητα και αυστηρότερος έλεγχος παρεμπόδισης
• Χρησιμοποιείται σε διακόπτες, δρομολογητές και εξοπλισμό LAN υψηλής απόδοσης


Η επιλογή του σωστού τύπου μαγνητικού διασφαλίζει τη συμμόρφωση με τα πρότυπα IEEE και αποτρέπει προβλήματα ακεραιότητας του σήματος κατά τη διάρκεια λειτουργίας Ethernet PHY.


S16037G 10/100Base-T SMD Ethernet μετασχηματιστής Σύνοψη


ΗS16037Gείναι συμβατό με τα πρότυπαΜετασχηματιστής Ethernet SMD 10/100Base-Tπροσφέρει 350 μH OCL, χαμηλή απώλεια εισαγωγής και υψηλή απομόνωση σε ένα συμπαγές αποτύπωμα.και συμβατότητα με τα βασικά σχέδια PHY Fast Ethernet.
