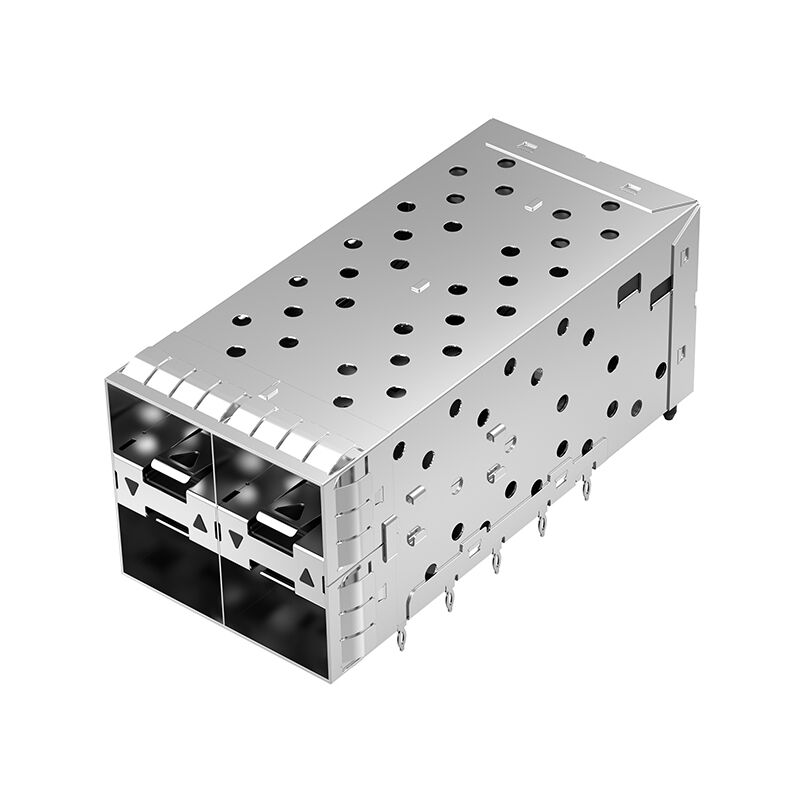

LP22BC01301 SFP+ 2x2 σύνδεσμος κλουβιού με εξωτερικό σωλήνα φωτισμού


ΣΥΝΔΕΣΜΟΣ-PP LP22BC01301 SFP+ 2x2 Κλουβί Συνδετήρα με εξωτερικό οπτικό οδηγό. Πίεση-fit, ορθή γωνία, 4 θύρες, -40 έως 85°C, συσκευασία δίσκου. Ιδανικό για κέντρα δεδομένων & δικτύωση.


• Η ακεραιότητα σήματος υψηλής ταχύτητας διασφαλίζεται μέσω κλουβιού από χαλκό επιχρυσωμένο με νικέλιο και επαφών επιχρυσωμένων
• Η ορατότητα κατάστασης LED υποστηρίζεται από εσωτερικό/εξωτερικό οπτικό οδηγό
• Η τοποθέτηση με πίεση-fit ορθής γωνίας απλοποιεί τη συναρμολόγηση PCB και μειώνει την επανεπεξεργασία
• Η συσκευασία δίσκου διασφαλίζει ασφαλή χειρισμό κατά τη μαζική παραγωγή
• Υποστηρίζει αξιόπιστη λειτουργία σε ευρύ βιομηχανικό εύρος θερμοκρασίας (-40 έως 85°C)

LP22BC01301 SFP+ 2x2 Κλουβί Συνδετήρα Περιγραφή:

Το LP22BC01301 SFP+ 2x2 Κλουβί Συνδετήρα της LINK-PP είναι ένας υψηλής ποιότητας, συνδεόμενος I/O συνδετήρας σχεδιασμένος για εξοπλισμό δικτύωσης υψηλής ταχύτητας, εταιρικούς διακόπτες και εφαρμογές κέντρων δεδομένων. Με μήτρα θυρών 2x2 και ενσωμάτωση εξωτερικού οπτικού οδηγού, αυτό το κλουβί εξασφαλίζει ισχυρή ακεραιότητα σήματος, αξιόπιστη συγκράτηση EMI και ασφαλή σύνδεση μονάδων SFP+.

Σχεδιασμένο για σχεδιαστές PCB, μηχανικούς δικτύων και ομάδες προμηθειών OEM, προσφέρει τοποθέτηση μέσω οπών με πίεση-fit, συμμόρφωση με απαιτήσεις υψηλής θερμοκρασίας και συσκευασία δίσκου για εύκολη συναρμολόγηση.

Βασικά Χαρακτηριστικά

1. Τύπος I/O Συνδεόμενος: Συναρμολόγηση κλουβιού με ενσωματωμένο συνδετήρα SFP+

2. Διαμόρφωση Θύρας: Μήτρα 2x2, 4 θύρες

3. Θέσεις: Τυπικές 80 θέσεις SFP+

4. Οπτικός Οδηγός: Περιλαμβάνεται εξωτερικός και εσωτερικός οπτικός οδηγός για ενδείξεις LED

5. Συγκράτηση EMI: Ο σχεδιασμός του κλουβιού παρέχει θωράκιση EMI

6. Σφραγιζόμενο: Δεν έχει καθοριστεί (τυπική προστασία συναρμολόγησης κλουβιού SFP+)

7. Ρυθμός Δεδομένων: Υποστηρίζει ταχύτητες SFP+ έως 10–16 Gb/s

8. Θερμοκρασία Λειτουργίας: -40 – 85°C

9. Τοποθέτηση PCB: Μέσω οπών, πίεση-fit, ορθή γωνία

10. Υλικό Περιβλήματος: LCP υψηλής θερμοκρασίας, UL94 V-0

11. Υλικό Κλουβιού: Κράμα χαλκού, επιχρυσωμένο με νικέλιο, πάχος 0,25 mm

12. Επαφές: Φωσφορούχος χαλκός, πάχος 0,20 mm, επιχρύσωση 15 µm στην περιοχή σύνδεσης

13. Ελατήριο: Ανοξείδωτος χάλυβας, πάχος 0,20 mm

14. Διαστάσεις:

• Ύψος: 25,53 mm / 1,005 in
• Μήκος: 63,25 mm / 2,490 in
• Πλάτος: 29,00 mm / 1,142 in

Προδιαγραφές Υλικού & Ηλεκτρικές

LP22BC01301 Φύλλο Δεδομένων- ΠΡΟΤΕΙΝΟΜΕΝΗ ΔΙΑΤΑΞΗ PCB​

Μηχανικές Λεπτομέρειες & Διαμόρφωση του LP22BC01301 2x2 SFP+ Cage

• Τύπος Κλουβιού: 2x2 στοιβαγμένο SFP+
• Μορφή: Πρότυπο SFP+
• Στυλ Οπτικού Οδηγού: Εσωτερικός & εξωτερικός, διαφανές πολυκαρβονικό
• Τύπος Τοποθέτησης: Ορθή γωνία, μέσω οπών
• Υλικό Κλουβιού: Κράμα χαλκού, επιχρυσωμένο με νικέλιο
• Προτεινόμενο Πάχος PCB: 1,5 mm
• Συμβατό με Ψύκτρα: Δεν έχει καθοριστεί

Εφαρμογές Συναρμολόγησης Κλουβιού SFP+

• 10G SFP+ Μετατροπείς
• Εταιρικοί και Τηλεπικοινωνιακοί Διακόπτες Ethernet
• Διακομιστές και Εξοπλισμός Αποθήκευσης
• Δίκτυα Επικοινωνίας Δεδομένων Υψηλής Ταχύτητας

Συχνές Ερωτήσεις Σχετικά με τον LP22BC01301 SFP+ Cage Connector

Ε1: Μπορεί αυτή η συναρμολόγηση κλουβιού να υποστηρίξει μονάδες SFP28 25Gb/s;

Α: Αυτό το μοντέλο είναι βελτιστοποιημένο για ταχύτητες SFP+ έως 16 Gb/s. Η συμβατότητα με SFP28 απαιτεί επαλήθευση.

Ε2: Είναι ο οπτικός οδηγός συμβατός με τυπικά LED SFP+;

Α: Ναι, ο περιλαμβανόμενος εσωτερικός και εξωτερικός οπτικός οδηγός υποστηρίζει τυπικές ενδείξεις LED.

Ε3: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Α: Το κλουβί υποστηρίζει -40°C έως 85°C.

Ε4: Είναι διαθέσιμη η συσκευασία δίσκου για μαζική παραγωγή;

Α: Ναι, το LP22BC01301 παρέχεται σε συσκευασία δίσκου κατάλληλη για αυτοματοποιημένη συναρμολόγηση.
