LPJD4011DNL4 Κάθετος υποδοχή RJ45 IR Reflow με μαγνητικά 10/100Base-T

Επισκόπηση Κάθετου Συνδέσμου RJ45 LPJD4011DNL4 THR

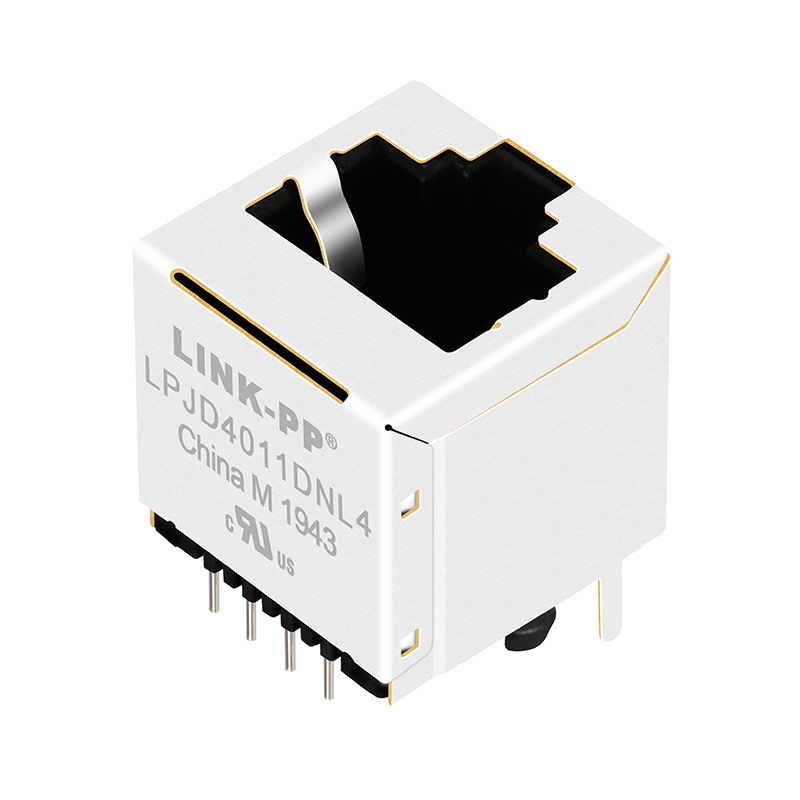

Το LPJD4011DNL4 είναι ένας κάθετος σύνδεσμος RJ45 που αναπτύχθηκε από την LINK-PP INT'L TECHNOLOGY CO., LIMITED, ο οποίος ουσιαστικά τοποθετείται ως σύνδεσμος Through-Hole Reflow (THR) με μαγνητικά εξαρτήματα 10/100. Προσαρμόζεται σε σενάρια Ethernet, υποστηρίζοντας ρυθμό μετάδοσης 10/100 Base-T και υιοθετεί σχεδιασμό θύρας 1x1. Η διαμόρφωση επαφών είναι 8P8C (σύμφωνα με το πρότυπο διεπαφής Ethernet RJ45) και είναι τύπου non-PoE (Power over Ethernet). Η θύρα διαθέτει 4 ενσωματωμένους μαγνητικούς πυρήνες και η γωνία τοποθέτησης PCB είναι τύπου top-entry, η οποία μπορεί να καλύψει τις απαιτήσεις διεπαφής συμβατικών συσκευών τοπικού δικτύου (LAN).

Τεχνικές Προδιαγραφές LPJD4011DNL4

Προδιαγραφές Reflow THR:

• Στάδιο Προθέρμανσης: Εύρος θερμοκρασίας (TA-TB): 150-200°C; Εύρος χρόνου (T1-T2): 60-180 δευτερόλεπτα.
• Στάδιο Διατήρησης Θερμοκρασίας: Θερμοκρασία διατήρησης: 217°C; Χρόνος διατήρησης (TL): 60-150 δευτερόλεπτα.
• Στάδιο Μέγιστης Θερμοκρασίας: Μέγιστη μέγιστη θερμοκρασία (TP): 250 (+0/-5) °C; Μέγιστος χρόνος στη μέγιστη θερμοκρασία (TP): 5 δευτερόλεπτα.
• Πρόσθετες Απαιτήσεις: Ο μέγιστος μέσος ρυθμός θέρμανσης είναι 3°C/s; ο μέγιστος μέσος ρυθμός ψύξης είναι 6°C/s. Ο μέγιστος χρόνος από τους 25°C έως την έξοδο του προϊόντος από τον φούρνο είναι 6 λεπτά.

Μηχανικά & Χαρακτηριστικά Υλικών

Σύνθεση Υλικού

1. Κέλυφος: Κατασκευασμένο από θερμοπλαστικό υλικό PA46 + 30% ίνες γυαλιού (G.F.), σύμφωνα με την βαθμολογία ευφλεκτότητας UL94V-0 και με μηχανική αντοχή και ασφάλεια πυρκαγιάς.
2. Επαφή: Κατασκευασμένο από μπρούτζο φωσφόρου C5210R-EH με πάχος 0,35 mm. Η περιοχή επαφής είναι επιχρυσωμένη, με ελάχιστο πάχος επιχρύσωσης 6 micro-inches, ενισχύοντας την ηλεκτρική αγωγιμότητα και την αντοχή στην οξείδωση.
3. Ακίδες: Κατασκευασμένο από ορείχαλκο C2680R-H με πάχος 0,35 mm, εξασφαλίζοντας την ακαμψία και την ηλεκτρική αγωγιμότητα των ακίδων.
4. Θωράκιση: Κατασκευασμένο από ανοξείδωτο χάλυβα SUS 304-1/2H με πάχος 0,2 mm, το οποίο μπορεί να θωρακίσει αποτελεσματικά εξωτερικές ηλεκτρομαγνητικές παρεμβολές (EMI).

Διαστάσεις & Διάταξη

Ανοχή Διαστάσεων: Οι ανοχές διαστάσεων για διαφορετικές απαιτήσεις ακρίβειας είναι ±0,30 mm, ±0,25 mm και ±0,15 mm, αντίστοιχα, με ανοχή γωνίας ±1°. Η μονάδα είναι ομοιόμορφα mm, η κλίμακα σχεδίασης είναι 2/1 και υπάρχουν 3 φύλλα σχεδίασης.

Συνιστώμενη Διάταξη PCB: Το προϊόν παρέχει μια συνιστώμενη διάταξη PCB (Top View) για να καθοδηγήσει το σχεδιασμό της πλακέτας PCB που ταιριάζει με τον σύνδεσμο, εξασφαλίζοντας τη σωστή εγκατάσταση και την απόδοση μετάδοσης σήματος.
