Λεπτομέρειες προϊόντων
Place of Origin: China
Μάρκα: LINK-PP
Πιστοποίηση: IEEE 802.3, UL Recognized, RoHS Compliant, REACH Compliant, ISO 9001 / 14001 Certified
Model Number: LPJ4014CNL
Έγγραφο: LPJ4014CNL.pdf
Όροι πληρωμής & ναυτιλίας
Minimum Order Quantity: 10
Τιμή: $0.65
Packaging Details: Tray
Delivery Time: Within 2-3 days
Γένος: |
Θηλυκό μάτζακ |
Σειρά: |
Συνδετήρες LINK-PP RJ45 |
Συμβατά εμπορικά σήματα: |
Wurth |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Κάτω |
Ρυθμός δεδομένων: |
100Base-T |
Πύργος: |
Μη |
Διάλεξη LED: |
Χωρίς |
ΕΜΙ Πλακέτες: |
Με |
Τύπος τοποθέτησης: |
Tht |
Τύπος συγκόλλησης: |
Κύμα |
εύρος θερμοκρασίας λειτουργίας: |
-40 ° C έως +85 ° C |
Γένος: |
Θηλυκό μάτζακ |
Σειρά: |
Συνδετήρες LINK-PP RJ45 |
Συμβατά εμπορικά σήματα: |
Wurth |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Κάτω |
Ρυθμός δεδομένων: |
100Base-T |
Πύργος: |
Μη |
Διάλεξη LED: |
Χωρίς |
ΕΜΙ Πλακέτες: |
Με |
Τύπος τοποθέτησης: |
Tht |
Τύπος συγκόλλησης: |
Κύμα |
εύρος θερμοκρασίας λειτουργίας: |
-40 ° C έως +85 ° C |

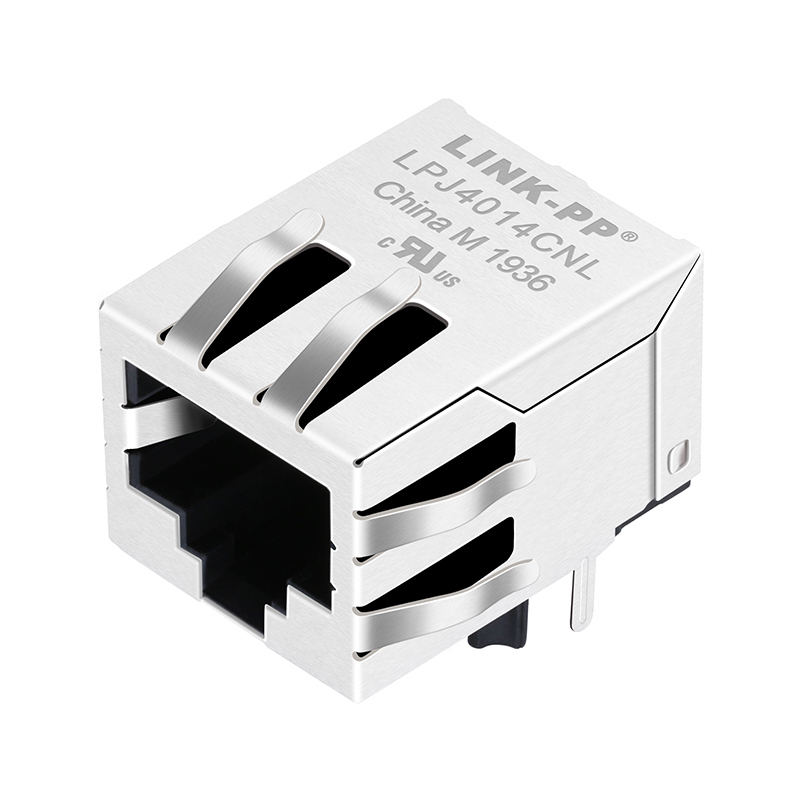

ΟLPJ4014CNLείναι αυποδοχή RJ45 μονής θύρας με ενσωματωμένα μαγνητικά, σχεδιάστηκε και κατασκευάστηκε από τηνLINK-PPγια αξιόπιστο10/100 Base-T Ethernetσυνδεσιμότητα.
Αυτή η συμπαγής μονάδα Magjack ενσωματώνει τομαγνητικός μετασχηματιστής και διασύνδεση RJ45σε ένα εξάρτημα, μειώνοντας το χώρο PCB, βελτιώνοντας την απόδοση EMI και απλοποιώντας το σχεδιασμό κυκλωμάτων για δικτύωση και βιομηχανικές εφαρμογές.
Χτισμένο για να συναντιέταιΠρότυπα IEEE 802.3, το LPJ4014CNL υποστηρίζειΜετάδοση δεδομένων 10/100 Mbpsκαι προσφέρει εξαιρετική ακεραιότητα σήματος ακόμη και σε περιβάλλοντα με ηλεκτρικό θόρυβο.
Με αευρύ φάσμα θερμοκρασιών λειτουργίας (-40 °C έως +85 °C)καιθωρακισμένο περίβλημα, είναι ιδανικό γιαΣυσκευές IoT, βιομηχανικοί ελεγκτές και ενσωματωμένα συστήματαπου απαιτεί σταθερή απόδοση Ethernet.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Αριθμός ανταλλακτικού | LPJ4014CNL |
| Τύπος | Ενσωματωμένη υποδοχή RJ45 (Magjack) |
| Διαμόρφωση θύρας | 1×1 |
| Ταχύτητα | 10/100 Βάση-Τ |
| Τύπος τοποθέτησης | Μέσα από την τρύπα |
| Προσανατολισμός | Καρτέλα κάτω |
| Ασπίδα | Μεταλλική Θωρακισμένη |
| LED | Χωρίς LED |
| Θερμοκρασία λειτουργίας | -40°C ~ +85°C |
| Επιμετάλλωση επαφής | Gold Flash (επιλογές 6 µin / 15 µin / 30 µin) |
| Μονωτικό Υλικό | UL 94V-0 Θερμοπλαστικό |
| Συμμόρφωση | IEEE 802.3, UL, RoHS, REACH |
Ε1: Τι κάνει το LPJ4014CNL κατάλληλο για βιομηχανικές εφαρμογές και εφαρμογές IoT;
Α: Το LPJ4014CNL έχει σχεδιαστεί μεενσωματωμένα μαγνητικά και βελτιωμένη θωράκιση EMI, προσφέροντας ανώτερη καταστολή θορύβου και ακεραιότητα σήματος σε σκληρά ηλεκτρικά περιβάλλοντα. Τουευρύ φάσμα θερμοκρασιών (-40 °C έως +85 °C)καισχεδίαση τοποθέτησης μέσω οπήςεξασφαλίστε αξιόπιστη μηχανική απόδοση για μακροχρόνια λειτουργίαβιομηχανικές πύλες Ethernet, αυτοματισμού και IoT.
Ε2: Πώς διαφέρει ένα ενσωματωμένο RJ45 Magjack από ένα τυπικό βύσμα RJ45;
A: Σε αντίθεση με τις τυπικές υποδοχές RJ45, το LPJ4014CNL ενσωματώνεταιμαγνητικοί μετασχηματιστές (μαγνητικοί)μέσα στο περίβλημα του συνδετήρα. Αυτή η ενοποίηση παρέχειαπομόνωση μεταξύ των γραμμών PHY και δικτύου, ελαχιστοποιεί τον αριθμό των εξωτερικών εξαρτημάτων, βελτιώνειΑπόδοση EMC/EMI, και απλοποιεί το σχεδιασμό PCB. Το αποτέλεσμα είναι αμικρότερο αποτύπωμα, χαμηλότερο κόστος συστήματος και αυξημένη αξιοπιστία σχεδιασμού.
Ε3: Είναι το LPJ4014CNL συμβατό με μεγάλα chipset Ethernet PHY;
Α: Ναι. Το LPJ4014CNL είναι πλήρωςΣυμβατό με IEEE 802.3και έχει δοκιμαστεί με κορυφαία chipset PHY απόBroadcom, Intel, Microchip, Realtek, Marvell και Texas Instruments. Αυτό διασφαλίζει τη συμβατότητα plug-and-play στις περισσότερες εφαρμογές 10/100 Base-T Ethernet.
Ε4: Απαιτεί το LPJ4014CNL πρόσθετα εξωτερικά εξαρτήματα για λειτουργία;
Α: Δεν απαιτούνται πρόσθετα μαγνητικά. Ο ολοκληρωμένος σχεδιασμός περιλαμβάνει ήδη τα απαραίτηταμετασχηματιστές απομόνωσης και τσοκ κοινής λειτουργίας, επιτρέποντας την άμεση σύνδεση μεταξύ της θύρας RJ45 και της διεπαφής Ethernet PHY. Απαιτούνται μόνο ελάχιστα υποστηρικτικά παθητικά εξαρτήματα (π.χ. αντιστάσεις και πυκνωτές) για τη ρύθμιση του σήματος σύμφωνα με τις συστάσεις του φύλλου δεδομένων PHY.
Ε5: Ποιες πιστοποιήσεις συμμόρφωσης πληροί το LPJ4014CNL;
Α: Το LPJ4014CNL συναντάΑναγνώριση UL,RoHS, καιΕΚΤΑΣΗπεριβαλλοντικές οδηγίες και συμμορφώνεται μεΠροδιαγραφές IEEE 802.3 Ethernet. Οι εγκαταστάσεις παραγωγής LINK-PP είναιΠιστοποιημένο κατά ISO 9001 / ISO 14001, διασφαλίζοντας σταθερή ποιότητα προϊόντων και περιβαλλοντική ευθύνη.
Ε6: Μπορεί η LINK-PP να παρέχει προσαρμοσμένες λύσεις RJ45 Magjack;
Α: Ναι. Προσφορές LINK-PPΠροσαρμογή OEM και ODM, συμπεριλαμβανομένων των τροποποιήσεων σεΔιαμόρφωση καρφίτσας, χρώμα LED, μαγνητικός σχεδιασμός και δομή θωράκισηςγια την κάλυψη συγκεκριμένων ηλεκτρικών ή μηχανικών απαιτήσεων. Διατίθενται προσαρμοσμένες λύσεις για μεγάλου όγκου βιομηχανικές εφαρμογές, εφαρμογές τηλεπικοινωνιών και ενσωματωμένων δικτύων.
