Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: LPJD0718DNL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.5-$1.1
Συσκευασία λεπτομέρειες: T & r
Χρόνος παράδοσης: στο Stock Ship σήμερα
Όροι πληρωμής: TT, NET30/60/90 ημέρες
Δυνατότητα προσφοράς: 5KK/μήνα
Αριθμός ανταλλακτικού: |
LPJD0718DNL |
Κατηγορία: |
RJ45 κάθετος συνδετήρας |
Εφαρμογή: |
Gigabit Ethernet χωρίς PoE |
hipot: |
1500 VRMS |
Τύπος στήριξης: |
Κάθετη (THT) |
εύρος θερμοκρασίας λειτουργίας: |
0°C ~ 70°C |
Θέσεις/επαφές: |
10P8C |
Προσανατολισμός μανδάλωσης: |
Επάνω |
Ετικέτες EMI ασπίδας: |
Χωρίς |
Υλικό στέγασης: |
Θερμοπλαστικό PBT + 30% Γυάλινες Ίνες |
Υλικό επαφής: |
Χάλκινο φωσφόρου |
UL94V-0: |
Ναί |
Υλικό καρφίτσας: |
Ορείχαλκος C2680R-H, 0,35 χλστ |
Υλικό ασπίδας: |
Ορείχαλκος από κράμα χαλκού |
Επικοινωνία: |
Χρυσός 6 μin Ελάχ |
Wave Solder Temp.: |
250°C ±5°C για 5 δευτερόλεπτα |
Αριθμός ανταλλακτικού: |
LPJD0718DNL |
Κατηγορία: |
RJ45 κάθετος συνδετήρας |
Εφαρμογή: |
Gigabit Ethernet χωρίς PoE |
hipot: |
1500 VRMS |
Τύπος στήριξης: |
Κάθετη (THT) |
εύρος θερμοκρασίας λειτουργίας: |
0°C ~ 70°C |
Θέσεις/επαφές: |
10P8C |
Προσανατολισμός μανδάλωσης: |
Επάνω |
Ετικέτες EMI ασπίδας: |
Χωρίς |
Υλικό στέγασης: |
Θερμοπλαστικό PBT + 30% Γυάλινες Ίνες |
Υλικό επαφής: |
Χάλκινο φωσφόρου |
UL94V-0: |
Ναί |
Υλικό καρφίτσας: |
Ορείχαλκος C2680R-H, 0,35 χλστ |
Υλικό ασπίδας: |
Ορείχαλκος από κράμα χαλκού |
Επικοινωνία: |
Χρυσός 6 μin Ελάχ |
Wave Solder Temp.: |
250°C ±5°C για 5 δευτερόλεπτα |

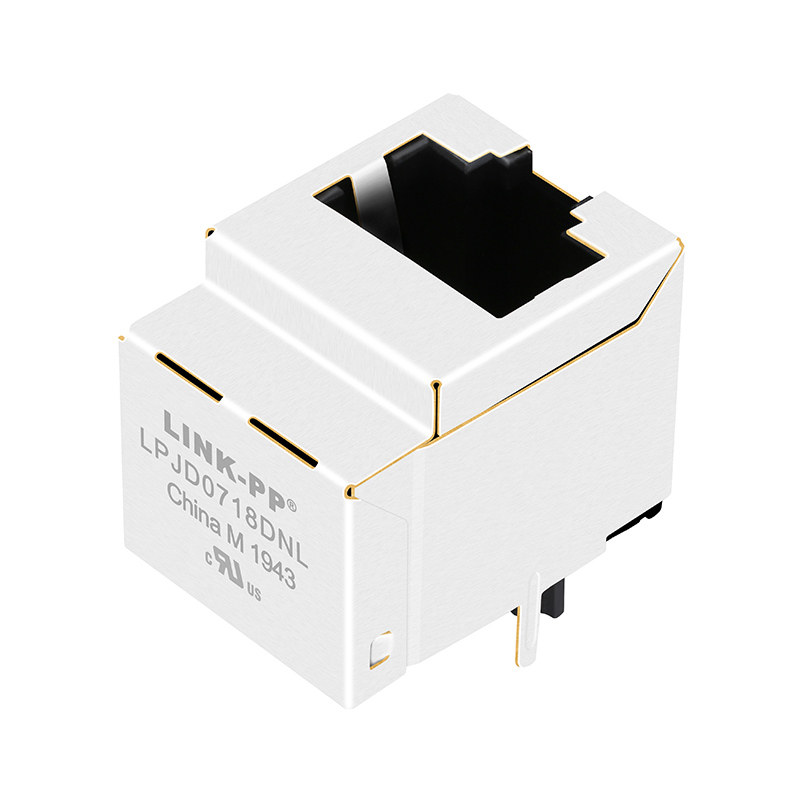

ΗLPJD0718DNLείναιΜία-πύλη 10/100/1000 Base-T (Gigabit Ethernet) RJ45 μαγνητικός σύνδεσμοςσχεδιασμένο γιακάθετη τοποθέτηση PCBΕνσωματώνει μια μονάδα μετασχηματιστή υψηλής απόδοσης μέσα στο σπιτάκι του jack και υποστηρίζειΕφαρμογές μη PoE.
Αυτό το μοντέλοδεν περιλαμβάνει δείκτες LED, καθιστώντας το ιδανικό για συμπαγή ή προσαρμοσμένα σχέδια Ethernet όπου δεν απαιτείται εξωτερική ένδειξη κατάστασης.
Το LPJD0718DNL παρέχειεξαιρετική ακεραιότητα σήματος,Καταστολή της ΕΜΕ, καιμακροπρόθεσμη αξιοπιστίασε περιβάλλοντα μετάδοσης Ethernet, εξασφαλίζοντας σταθερή συνδεσιμότητα σε εφαρμογές δεδομένων υψηλής ταχύτητας.
| Προδιαγραφές | Αξία | Υπόθεση |
|---|---|---|
| Αναλογία περιστροφής (± 2%) | 1CT:1CT | Πρωτογενής: δευτερογενής (TX/RX) |
| Η ένδοξη OCL (Min) | 350 μH | @100kHz, 0.1V, 8mA DC Bias |
| Απώλεια εισαγωγής (μέγιστη) | ¥1,0 dB | 1 ¢ 100 MHz |
| Απώλεια απόδοσης (μίν) | 18 dB | 1 40 MHz |
| Απώλεια απόδοσης (μίν) | 14 dB | 60 MHz |
| Απώλεια απόδοσης (μίν) | 12 dB | 80 MHz |
| Απώλεια απόδοσης (μίν) | 10 dB | 100 MHz |
| Διασταυρούμενη ακοή (Min) | 30 dB | 1 ¢ 100 MHz |
| CMRR (Min) | 30 dB | 1 ¢ 100 MHz |
| Δοκιμή HiPot | 1500 στροφές | Επικεφαλής |
| Περιοχή θερμοκρασίας λειτουργίας | 0°C ~ 70°C | Επικεφαλής |
| Διάσταση | Χιλιοστά | Χιλιοστόμετρα (mm) |
|---|---|---|
| Υψόμετρο | 0.654" | 160,60 mm |
| Διάρκεια | 0.850" | 210,59 mm |
| Διάμετρο | 0.630" | 160,00 mm |
ΗLPJD0718DNL Vertical RJ45 Gigabit MagJackχρησιμοποιείται ευρέως στηνεξοπλισμός δικτύωσης και ενσωματωμένων επικοινωνιώνπου απαιτεί υψηλής ταχύτητας Ethernet απόδοση χωρίς PoE.
Παραδείγματα εφαρμογής:
