Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: LPJD0717DNL
Έγγραφο: LPJD0717DNL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000
Τιμή: $0.09-$1.85
Συσκευασία λεπτομέρειες: 50pcs/tray, 1200pcs/carton
Χρόνος παράδοσης: στο Stock Ship σήμερα
Όροι πληρωμής: TT, NET30/60/90 ημέρες
Δυνατότητα προσφοράς: 6000K-PCS/μήνα
Αριθμός ανταλλακτικού: |
LPJD0717DNL |
ταχύτητα: |
10/100/1000Βάση-Τ |
Βάση: |
Κάθετη, THT |
Διαμόρφωση θύρας: |
Θύρα 1x1 |
Magnetics: |
Ολοκληρωμένος, |
Αναλογία: |
1CT: 1CT |
Αριθμός ανταλλακτικού: |
LPJD0717DNL |
ταχύτητα: |
10/100/1000Βάση-Τ |
Βάση: |
Κάθετη, THT |
Διαμόρφωση θύρας: |
Θύρα 1x1 |
Magnetics: |
Ολοκληρωμένος, |
Αναλογία: |
1CT: 1CT |

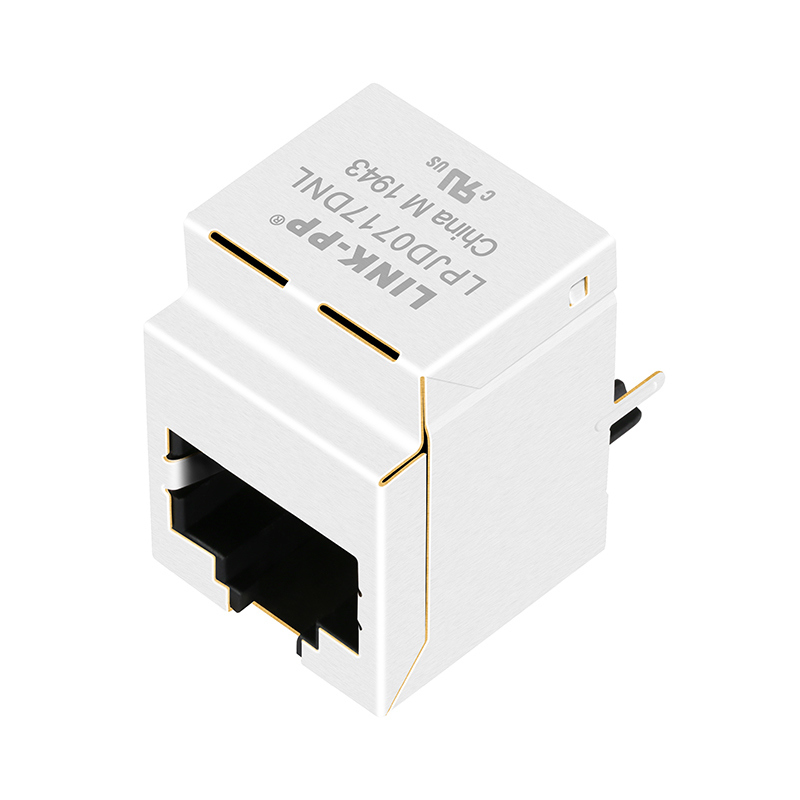

ΗLPJD0717DNLείναι ένας μαγνητικός σύνδεσμος RJ45 1000 Base-T (Gigabit Ethernet) με μία θύρα, σχεδιασμένος για κάθετη τοποθέτηση μέσω τρύπας (THT).Κατασκευάζεται από την LINK-PP και είναι ένα μη PoE (Power over Ethernet) στοιχείο, με ενσωματωμένη μαγνητική μονάδα αλλά χωρίς δείκτες LED.
| Παράμετρος | Προδιαγραφές |
|
Αριθμός τμήματος |
LPJD0717DNL |
| Τύπος συνδέσμου | ΒόρειοςΔιάφραξη (RJ45, Ethernet) |
| Αριθμός θέσεων/συνδέσεων | 10P8C |
| Προσανατολισμός κλειδαριού | Σηκωθείτε. |
| Γωνία τοποθέτησης PCB | THT Σωλωτή |
| Ετικέτες EMI ασπίδας | Χωρίς |
| Υψόμετρος συσκευασίας | 16.60mm /0.654Χιλιοστά |
| Διάρκεια συσκευασίας | 21.59mm /0.850Χιλιοστά |
| Διάμετρο του πακέτου | 16.00mm /0.630Χιλιοστά |
| Υλικό στέγασης | Θερμοπλαστικά PBT+30%G.F UL94V-0 |
| Υλικό επαφής | Φωσφόρος Χάλκινος C5210R-EH, πάχος = 0,35 mm |
| Υλικό καρφίτσες | Κάλκινο C2680R-H, πάχος = 0,35 mm |
| Υλικό ασπίδας | Χάλυβας H65Y, πάχος = 0,2 mm |
| Επικάλυψη επαφής | Χρυσό 6 μικρο-ιντσών Min. στην περιοχή επαφής. |
| Θερμοκρασία της κορυφής της συγκόλλησης κυμάτων | 250°C, 5 δευτερόλεπτα. |
| Πιστοποίηση UL | Αριθμός φακέλου E484635 |
| Προδιαγραφές | Αξία | Υπόθεση |
| Αναλογία περιστροφής (± 2%) | 1CT:1CT | Πρωτοβάθμια: δευτεροβάθμια (Πρώτοβάθμια: δευτερεύουσα) |
| Δυνατότητα επαγωγής (OCL) (Min) | 350 μH | @100kHz, 0.1V, 8mA DC Bias |
| Απώλεια εισαγωγής (μέγιστη) | -1,0 dB | 0.5 ~ 100MHz |
| Απώλεια απόδοσης (μίν) | -18dB | 0.5 ~ 40MHz |
| Απώλεια απόδοσης (μίν) | -14dB | 60MHz |
| Απώλεια απόδοσης (μίν) | -12 dB | 80MHz |
| Απώλεια απόδοσης (μίν) | -10 dB | 100MHz |
| Διασταυρούμενη ακοή (Min) | -35dB | 0.5 ~ 40MHz |
| Διασταυρούμενη ακοή (Min) | -30dB | 40.1 ~ 100MHz |
| Συνήθης συντελεστής απόρριψης (CMRR) (min) | -30dB | 0.5 ~ 100MHz |
| Δοκιμή υποθλίωσης (min) | 1500Vrms | |
| Περιοχή θερμοκρασίας λειτουργίας | 0°C έως 70°C |
| Παράμετρος | Επικαιροποιημένα συστήματα ελέγχου |
|---|---|
| Τύπος συνδέσμου | RJ45 Μαγνητική πρίζα |
| Αριθμός λιμένων | 1 λιμάνι |
| LED | Χωρίς LED |
| Προσανατολισμός | Πάνω από όλα |
| Ασπίδα | - Ναι, ναι. |
| Θέρμανση λειτουργίας | 0°C έως +70°C /-40°C έως +85°C |
| Θέρμανση αποθήκευσης | -40°C έως +85°C |
| Η υγρασία | 0·95% RH |
