Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: LPJD0713DNL
Έγγραφο: LPJD0713DNL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/25K
Τιμή: $0.09-$1.85
Συσκευασία λεπτομέρειες: 54 τεμ σε 1 δίσκο, 22 δίσκοι σε 1 χαρτοκιβώτιο, που είναι 37*30*30 cm, 10KGS (1080 τμχ) από κάθε χαρ
Χρόνος παράδοσης: 1 μέρα, πλοίο σήμερα
Όροι πληρωμής: TT, NET30/60/90 ημέρες
Δυνατότητα προσφοράς: 3000000/μήνα
Σειρά: |
Ψηλός σύνδεσμος RJ45 |
Αριθμός ανταλλακτικού: |
LPJD0713DNL |
Ethernet: |
10/100/1000Βάση-Τ |
LED: |
Χωρίς οδηγημένος |
Θερμοκρασία λειτουργίας: |
0 ° C έως +70 ° C |
Προσανατολισμός: |
Κορυφαία είσοδος |
Υψος: |
16.6mm |
Μήκος: |
21.59mm |
Πλάτος: |
16.00mm |
Αρχεία: |
Διατίθεται φύλλο δεδομένων, αποτύπωμα PCB και 3D STEP |
Σειρά: |
Ψηλός σύνδεσμος RJ45 |
Αριθμός ανταλλακτικού: |
LPJD0713DNL |
Ethernet: |
10/100/1000Βάση-Τ |
LED: |
Χωρίς οδηγημένος |
Θερμοκρασία λειτουργίας: |
0 ° C έως +70 ° C |
Προσανατολισμός: |
Κορυφαία είσοδος |
Υψος: |
16.6mm |
Μήκος: |
21.59mm |
Πλάτος: |
16.00mm |
Αρχεία: |
Διατίθεται φύλλο δεδομένων, αποτύπωμα PCB και 3D STEP |

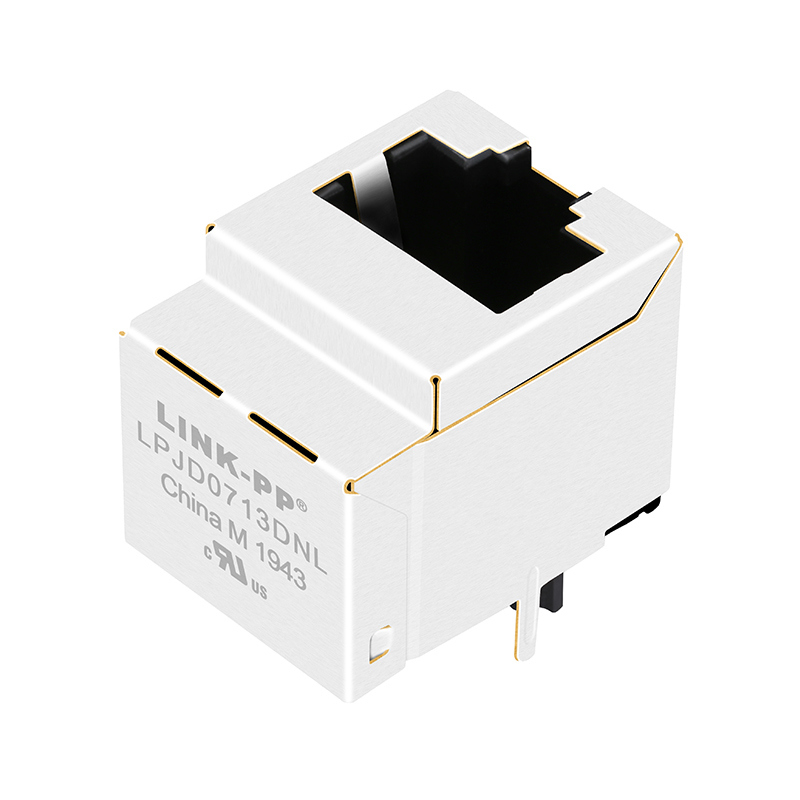

The LINK-PP LPJD0713DNL is a 1 ×1 vertical (top-entry) RJ45 connector with integrated magnetics, designed for 10/100/1000BASE-T Ethernet applications. Featuring a built-in transformer, excellent EMI performance, and no-LED design, it delivers cost-effective, high-reliability Ethernet connectivity for compact embedded and industrial systems.
Ideal for applications where board space, simplified design, and long-term reliability are priorities.
| Parameter | Description |
|---|---|
| Product Model | LPJD0713DNL |
| Connector Type | RJ45 w/ Integrated Magnetics |
| Port Configuration | 1×1 Single Port |
| Speed | 10/100/1000BASE-T |
| Transformer Ratio | 1CT:1CT |
| OCL | ≥ 350 µH @ 100kHz, 0.1V, 8mA |
| Isolation Voltage | 1500 Vrms |
| Mounting Style | Vertical / Top Entry |
| Termination | Through-Hole |
| Shielding | Metal shield |
| Contact Plating Options | 6µ" / 15µ" / 30µ" Gold |
| Operating Temperature | 0°C to +70°C |
| Housing Material | High-temperature thermoplastic |
| Compliance | RoHS, REACH, UL, ISO9001/14001 |
This Vertical RJ45 connector supports PHYs from:
Offers plug-and-play compatibility with major industry Ethernet controllers.
