Λεπτομέρειες προϊόντων
Τόπος καταγωγής: ΓΚΟΥΑΝΚΝΤΟΝΓΚ, ΚΙΝΑ
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: LPJE101-0DNLTR-SM
Έγγραφο: LPJE101-0DNLTR-SM.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 10/100/25K
Τιμή: $0.06-$1.2
Συσκευασία λεπτομέρειες: Tape-and-Reel
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: L/C, D/A, D/P, Western Union
Δυνατότητα προσφοράς: 6500K-PCS/μήνα
τύπο προϊόντος: |
Θωρακισμένη υποδοχή RJ45 1×1 |
Θερμοκρασία λειτουργίας: |
−40°C σε +85°C |
Συμβατά εμπορικά σήματα: |
Δηλαδή |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Επάνω |
Κατηγορία απόδοσης: |
Γάτα 5ε |
Αριθμός θέσεων/επαφές: |
8P8C |
Τύπος τοποθέτησης: |
ΘΡ |
Διάλεξη LED: |
Χωρίς |
ΕΜΙ Πλακέτες: |
Χωρίς |
Μεταλλική ασπίδα: |
Θωρακισμένος |
Προσανατολισμός: |
Σωστή γωνία (δευτερεύουσα είσοδος) |
τύπο προϊόντος: |
Θωρακισμένη υποδοχή RJ45 1×1 |
Θερμοκρασία λειτουργίας: |
−40°C σε +85°C |
Συμβατά εμπορικά σήματα: |
Δηλαδή |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Επάνω |
Κατηγορία απόδοσης: |
Γάτα 5ε |
Αριθμός θέσεων/επαφές: |
8P8C |
Τύπος τοποθέτησης: |
ΘΡ |
Διάλεξη LED: |
Χωρίς |
ΕΜΙ Πλακέτες: |
Χωρίς |
Μεταλλική ασπίδα: |
Θωρακισμένος |
Προσανατολισμός: |
Σωστή γωνία (δευτερεύουσα είσοδος) |

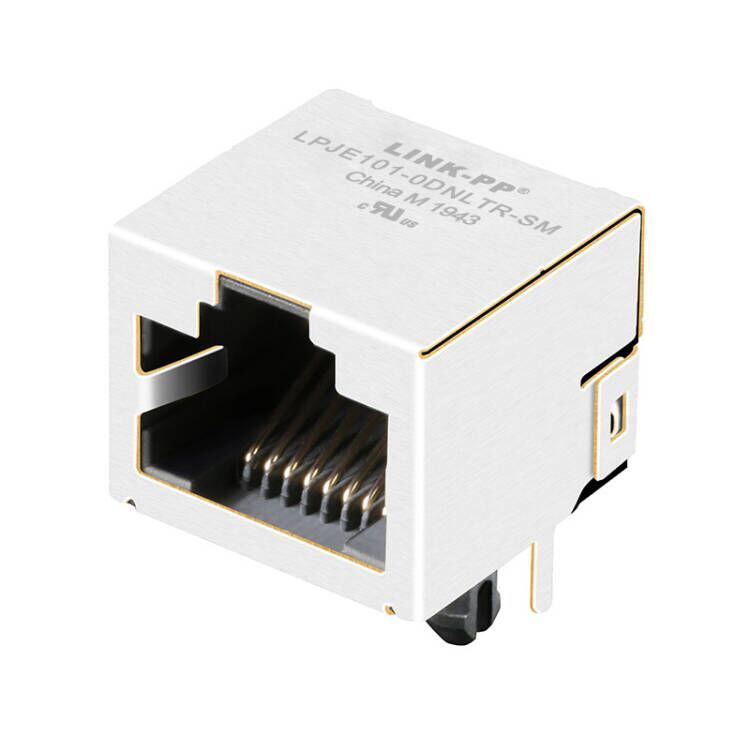

The LINK-PP LPJE101-0DNLTR-SM is a 1×1 shielded industrial-grade RJ45 connector designed for rugged Ethernet applications that require long-term durability, stable electrical performance, and compatibility with automated manufacturing.
Featuring Through-Hole Reflow (THR) technology, it combines SMT process efficiency with superior mechanical retention—ideal for harsh-environment networking devices.
The LPJE101-0DNLTR-SM THR RJ45 connector offers high mechanical strength, reliable signal integrity, and reflow soldering capability for automated SMT production lines. Perfect for industrial Ethernet, automation, robotics, embedded networking, and rugged communication devices.
|
Parameter |
Specification |
|---|---|
| Product Type | 1×1 Shielded RJ45 Connector (THR) |
| Positions / Contacts | 8P8C (RJ45) |
| Performance | Cat5e-class mechanical structure |
| Voltage / Current | 125V AC / 1.5A |
| Contact Resistance | ≤20 mΩ |
| Insulation Resistance | ≥500 MΩ @ 500V DC |
| Dielectric Strength | 1000V AC 1min |
| Contact Material | Phosphor Bronze, Gold-Flash plating |
| Shielding | Nickel-plated copper alloy |
| Operating Temperature | −40°C to +85°C |
| Soldering Process | IR reflow 250°C / 5s |
| Durability | ≥750 plug cycles |
| Mounting | Through-Hole Reflow (THR) |
|
Packaging |
Details |
|---|---|
| Tape & Reel | 200 pcs / reel |
| Carton | 2000 pcs / carton |
| Carton Size | 395 × 395 × 385 mm |
| Weight | ~13 kg/carton |
THR RJ45 connectors combine the mechanical robustness of through-hole pins with the high-speed automated reflow soldering process used for SMT manufacturing.
This makes the LPJE101-0DNLTR-SM an excellent choice for rugged embedded networking hardware.
