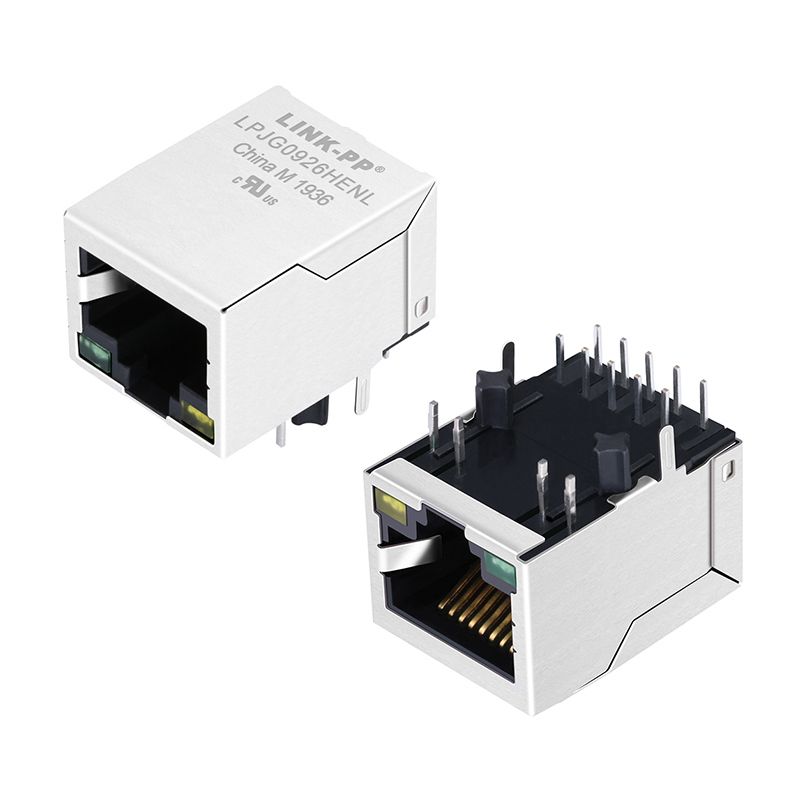

LPJG0926HENL 100/1000 Base-T RJ45 MagJack με υποστήριξη PoE+

Βασικά χαρακτηριστικά του συνδετήρα LPJG0926HENL RJ45:

1Μονόχοιρος RJ45 συνδετήρας με ενσωματωμένο μαγνητικό100/1000Βάση-ΤEthernet (Gigabit) μεPoE+ικανότητα.

2.1 × 1 θύραδιαμόρφωση,διάτρητοΕγκατάσταση.

3. Προσανατολισμός κάτω (Επισκόπηση κάτω) μεπράσινο/κίτρινοΕνσωματωμένα LED.

4- Γνωριζόμαστε.IEEE 802.3at (PoE+)Πρότυπο, σχεδιασμένο για εφαρμογές LAN, όπως μονέμ SOHO ADSL, LAN-on-Motherboard (LOM), κόμβοι, διακόπτες.

5.ΥλικάΑπόδοση:

• Υλικό στερέωσης: Θερμοπλαστικό PBT με 30% γυάλινη ίνα, με βαθμολογία UL94V-0.
• Επικοινωνία: φωσφορικός χάλκινος, καρφίτσες: χαλκός.
• Ασπίδα: SUS 304.
• Επικάλυψη επαφής στην περιοχή ζευγαρώματος: τουλάχιστον 6 μιντ χρυσού.

6. Μαγνητικά υψηλής μόνωσης: αναλογία περιστροφής1ΚΤ: 1ΚΤ(πρωτογενής σε δευτερογενή) για κάθε ζευγάρι.

7Κλειδί.Ηλεκτρική απόδοση:

• Δυνατότητα επαγωγής σε ανοιχτό κύκλωμα: ≥ 350 μH (100 kHz/0,1 V, 8 mA bias) · ≥ 120 μH (100 kHz/0,1 V, 18 mA bias).
• Απώλεια εισαγωγής: μέγιστο ¥1,0 dB (1-100 MHz); ¥1,2 dB (100-125 MHz).
• Η απώλεια επιστροφής: ελάχιστο ¥16 dB (1-40 MHz), ¥12 dB (40-60 MHz), ¥10 dB (60-80 MHz), ¥8 dB (80-100 MHz).
• Διασταυρούμενη ακοή: ελάχιστο 30 dB (1-100 MHz).
• Απέρριψη κοινών συνθηκών: ελάχιστο 30 dB (1-100 MHz).
• Καθορισμένη τάση συνεχούς ρεύματος (DC/voltage) σε πινάκια RJ-45: έως 720 mA σε 57 VDC (συνεχής).
• Δοκιμή υψηλής τάσης: τουλάχιστον 1500 Vrms.

8Θερμοκρασία λειτουργίας:0 °C έως 70 °C.

9Πακέτοδιαστάσεις(περίπου): μήκος ~ 21,25 mm, πλάτος ~ 15,93 mm, ύψος ~ 13,30 mm.

10Πιστοποιητικά / συμμόρφωση: RoHS, REACH, UL αριθμός αρχείου E484635.

Μηχανικές προδιαγραφές και προδιαγραφές τοποθέτησης:

• Προσανατολισμός: 90° (δεξιά γωνία) τοποθέτηση μέσα από τρύπα.
• Στήριξη: Τύπος στήριξης T για ανθεκτική τοποθέτηση σανίδων.
• Γη με ασπίδα: συνδεδεμένη μέσω του πίνακα ασπίδας (SUS 304) με το επιβατικό επίπεδο εδάφους.
• Θερμοκρασία κορυφής συγκόλλησης κυμάτων: 250 °C για 5 δευτερόλεπτα.
• Προτεινόμενη διάταξη PCB που παρέχεται στο δελτίο δεδομένων.

Πίνακας δεδομένων LPJG0926HENL RJ45:

LPJG0926HENL.pdf

Σχεδιαστικές σκέψεις και σημειώσεις:

1. Βεβαιωθείτε ότι η διάταξη της πλακέτας ακολουθεί το συνιστώμενο αποτύπωμα και τη γείωση της ασπίδας σύμφωνα με το φύλλο δεδομένων.
2. Προσέξτε το ονομαστικό ρεύμα (720 mA @ 57 V) εάν ο σχεδιασμός PoE σας προωθεί σενάρια υψηλής ισχύος (π.χ. συσκευές PoE +).
3. Η θερμοκρασία λειτουργίας περιορίζεται στους 0 °C~70 °C· εάν το σχεδιασμό σας λειτουργεί θερμότερα (βιομηχανική/επέκταση θερμοκρασίας) ελέγξτε την καταλληλότητα ή μειώστε την θερμοκρασία.
4. Κατά τον σχεδιασμό της συμμόρφωσης EMI και της ακεραιότητας του σήματος, χρησιμοποιείται η καθορισμένη μαγνητική και δοκιμάζεται η απώλεια εισαγωγής/επιστροφής, η διασταύρωση ανά δεδομένο.
5. Ελέγξτε το αποτύπωμα LED και τον προσανατολισμό γραμμής (επιλογή πράσινο/κίτρινο LED) ώστε να ταιριάζει με τη διάταξη της πλακέτας σας.

Γιατί να επιλέξετε LPJG0926HENL;

• Συνδυάζει ταχύτητες Gigabit Ethernet με υποστήριξη PoE +, μειώνοντας την ανάγκη για ξεχωριστή καλωδίωση ισχύος.
• Τα ενσωματωμένα μαγνητικά εξοικονομούν χώρο και απλοποιούν το σχεδιασμό.
• Η συμμόρφωση με τα βιομηχανικά πρότυπα (IEEE 802.3at, UL, RoHS) εξασφαλίζει αξιόπιστη λειτουργία και ελευθερία σχεδιασμού.
• Η ισχυρή επιλογή υλικών και η προστασία υποστηρίζουν τις επιδόσεις EMI/EMC σε απαιτητικά περιβάλλοντα.
• Κατάλληλο για περιβάλλοντα βιομηχανικής ποιότητας και συνήθεις συσκευές δικτύου.
