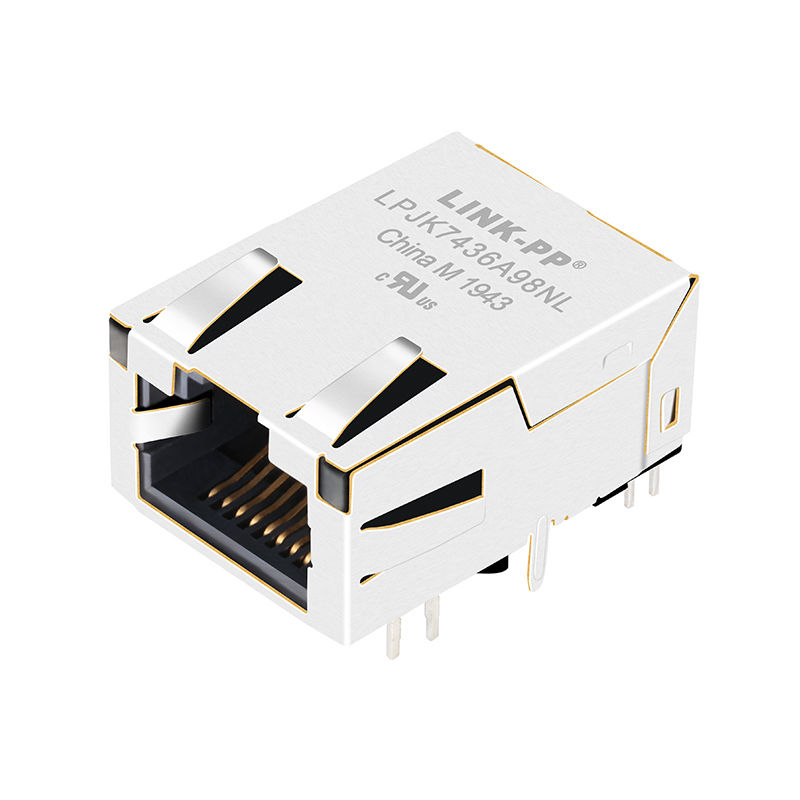

LPJK7436A98NL χαμηλού προφίλ RJ45 σύνδεσμος με 1000Base-T μαγνητικά

Βασικά Χαρακτηριστικά:

• Υποδοχή μονής θύρας 1×1 RJ45 που υποστηρίζει ταχύτητες 10 / 100 / 1000 Base-T Ethernet (Gigabit).
• Συντελεστής μορφής χαμηλού προφίλ: ύψος συσκευασίας περίπου 11,30 mm.
• Διαμόρφωση πλευρικής εισόδου τοποθέτησης μέσω οπής (THT) (προσανατολισμός μάνταλου "Tab Up").
• Ενσωματωμένες ενδείξεις LED: Επιλογή Πορτοκαλί & Πράσινο / Κίτρινο.
• Ενσωματωμένα μαγνητικά: Λόγος στροφών 1CT:1CT (κύριος: δευτερεύων) για σετ καναλιών TX/RX.
• Θωρακισμένη υποδοχή με γλωττίδες EMI.
• Συμμόρφωση: Πρότυπο IEEE 802.3 (Ethernet), πιστοποιήσεις RoHS, REACH, UL.
• Εύρος θερμοκρασίας λειτουργίας: –40 °C έως +85 °C για πολλές καταχωρίσεις (σημείωση: επιβεβαιώστε με το φύλλο δεδομένων για την παραλλαγή σας)

Προδιαγραφές:

Εφαρμογές:

1. Εξοπλισμός δικτύου με περιορισμένο χώρο, όπως έξυπνες κάμερες, ενσωματωμένες μονάδες, συμπαγείς δρομολογητές και συσκευές δικτύωσης καταναλωτών/βιομηχανικών προϊόντων.
2. Συσκευές που απαιτούν πλήρη σύνδεση Gigabit Ethernet σε διατάξεις PCB χαμηλού προφίλ.
3. Προϊόντα δικτύωσης όπου τα ενσωματωμένα μαγνητικά απλοποιούν τη σχεδίαση της πλακέτας και την απόδοση EMI/EMC.

Υποδοχή RJ45 με ενσωματωμένα μαγνητικά στοιχεία:

Θέματα σχεδίασης και διάταξης:

• Χρησιμοποιήστε το προτεινόμενο αποτύπωμα PCB και διάταξη στύλου συγκράτησης σύμφωνα με το σχέδιο του κατασκευαστή (βλ. φύλλο δεδομένων).
• Βεβαιωθείτε ότι ο προσανατολισμός στην πλάγια είσοδο (Tab Up) ταιριάζει με το σχεδιασμό της πλακέτας και τους μηχανικούς περιορισμούς σας.
• Βεβαιωθείτε ότι ο προσανατολισμός και τα χρώματα LED ταιριάζουν με το σχεδιασμό του συστήματός σας και τις οπτικές ενδείξεις.
• Για θερμική σχεδίαση: αν και ονομαστική τιμή στους –40 °C έως +85 °C, βεβαιωθείτε ότι τα παρακείμενα εξαρτήματα και η διάταξη της πλακέτας δεν υπερβαίνουν τα θερμικά όρια του βύσματος.
• Αναθεωρήστε τη στρατηγική θωράκισης EMI/EMC: οι γλωττίδες EMI του βύσματος πρέπει να είναι δεμένες στο έδαφος κατάλληλα για να διασφαλιστεί η βέλτιστη απόδοση.
• Λόγω των ενσωματωμένων μαγνητικών, εξετάστε προσεκτικά τη στοίβαξη της πλακέτας και την ακεραιότητα του σήματος γύρω από την περιοχή RJ45 (ειδικά εάν πρόκειται για υψηλή ταχύτητα ή PoE).
