Λεπτομέρειες προϊόντων
Place of Origin: Guangdong,China
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: LPJE8802-3C-M7NLR
Έγγραφο: LPJE8802-3C-M7NLR.pdf
Όροι πληρωμής & ναυτιλίας
Minimum Order Quantity: 400/2000/10K/25K
Τιμή: $0.49
Packaging Details: T&R
Χρόνος παράδοσης: στο Stock Ship σήμερα
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 3KK/Month
Αριθμός μέρους: |
LPJE8802-3C-M7NLR |
Κατηγορία: |
RJ45 Modular Connector (τύπος SMD) |
Συμβατά εμπορικά σήματα: |
Δηλαδή |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Κάτω |
Κατηγορία απόδοσης: |
Γάτα 5 |
Αριθμός θέσεων/επαφές: |
8P8C |
Τύπος τοποθέτησης: |
SMT |
Διάλεξη LED: |
Χωρίς |
ΕΜΙ Πλακέτες: |
Με |
Μεταλλική ασπίδα: |
Θωρακισμένος |
Προσανατολισμός: |
Σωστή γωνία (δευτερεύουσα είσοδος) |
Αριθμός μέρους: |
LPJE8802-3C-M7NLR |
Κατηγορία: |
RJ45 Modular Connector (τύπος SMD) |
Συμβατά εμπορικά σήματα: |
Δηλαδή |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Κάτω |
Κατηγορία απόδοσης: |
Γάτα 5 |
Αριθμός θέσεων/επαφές: |
8P8C |
Τύπος τοποθέτησης: |
SMT |
Διάλεξη LED: |
Χωρίς |
ΕΜΙ Πλακέτες: |
Με |
Μεταλλική ασπίδα: |
Θωρακισμένος |
Προσανατολισμός: |
Σωστή γωνία (δευτερεύουσα είσοδος) |

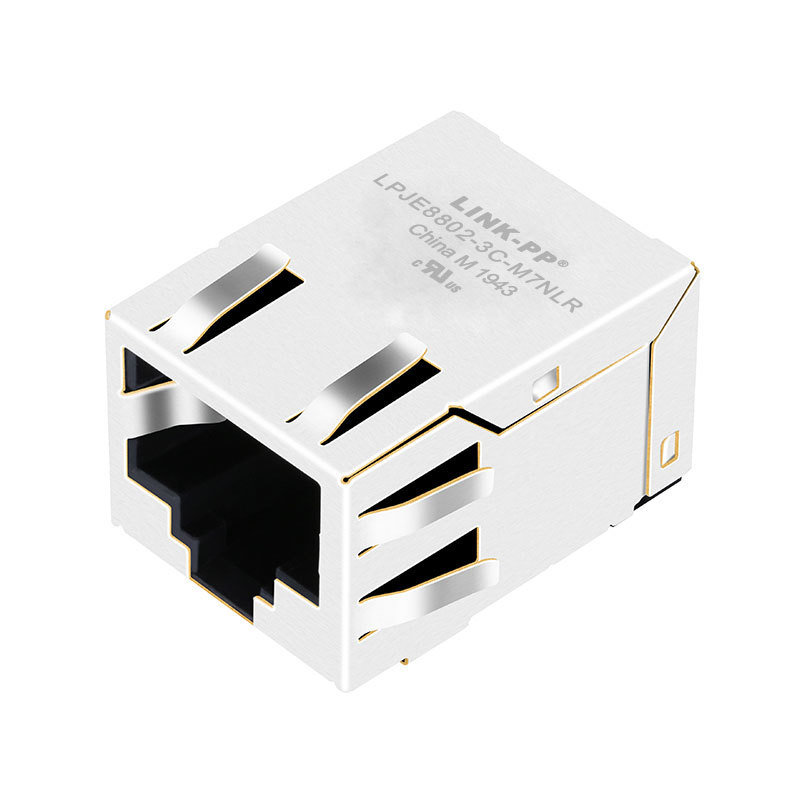

Το LPJE8802-3C-M7NLR είναι ένα συμπαγές, θωρακισμένο RJ45 8P8C SMD modular jack σχεδιασμένο για συσκευές Ethernet και επικοινωνίας υψηλής ταχύτητας.
Προσφέρει ανώτερη ακεραιότητα σήματος, σταθερή απόδοση επαφής και συμμόρφωση με τα πρότυπα ασφαλείας UL.
Με σχεδιασμό latch-down και συμβατότητα SMD reflow, είναι ιδανικό για αυτοματοποιημένη συναρμολόγηση PCB σε συμπαγή εξοπλισμό δικτύωσης.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Ονομαστική Τάση | 125V AC |
| Ονομαστικό Ρεύμα | 1.5A |
| Αντίσταση Επαφής | ≤ 20 mΩ |
| Αντίσταση Μόνωσης | ≥ 500 MΩ @ 500V DC |
| Διηλεκτρική Αντοχή | 1000V AC (50/60Hz, 1 min) |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Υλικό Περιβλήματος | PA9T, Μαύρο, UL 94V-0 Επιβραδυντικό Φλόγας |
| Υλικό Επαφής | Φωσφορούχος Χαλκός |
| Επιμετάλλωση Επαφής | Χρυσός ≥ 6 µin (στην περιοχή επαφής) |
| Υλικό Θωράκισης | Ορείχαλκος, Επιμεταλλωμένο με κράμα νικελίου |
| Κύκλοι Ζευγοποίησης | ≥ 750 Κύκλοι |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Θερμοκρασία Λειτουργίας | -20°C έως +75°C |
| Θερμοκρασία Αποθήκευσης | -40°C έως +85°C |
| Μέθοδος Συγκόλλησης | Συμβατό με IR Reflow |
| Πιστοποίηση UL | Αρχείο No. E484635 |
| Στάδιο | Θερμοκρασία | Διάρκεια |
|---|---|---|
| Προθέρμανση (TA–TB) | 150–200°C | 60–180s |
| Διατήρηση (TL) | 217°C | 60–150s |
| Αιχμή (TP) | 255°C (+0/-5°C) | ≤ 5s |
| Ρυθμός Θέρμανσης | ≤ 3°C/s | |
| Ρυθμός Ψύξης | ≤ 6°C/s | |
| Συνολικός Χρόνος Reflow (25°C → έξω από τον φούρνο) | ≤ 6 λεπτά |
Η LINK-PP είναι ένας αξιόπιστος παγκόσμιος κατασκευαστής μαγνητικών συνδέσμων Ethernet, modular jacks RJ45 και ενσωματωμένων μαγνητικών
με περισσότερα από 20 χρόνια εμπειρίας.
Παρέχουμε λύσεις συνδεσιμότητας υψηλής ποιότητας, οικονομικά αποδοτικές, που πληρούν τα διεθνή πρότυπα και είναι συμβατές με κορυφαίες μάρκες όπως Pulse, Wurth Elektronik, Halo και Tyco
.Όλα τα προϊόντα LINK-PP παράγονται σύμφωνα με αυστηρά συστήματα ποιοτικού ελέγχου (πιστοποιημένα κατά ISO 9001 & ISO 14001) και συμμορφώνονται πλήρως με τους κανονισμούς UL, RoHS και REACH
.
Διαθέσιμα σε απόθεμα τυπικά μοντέλα και ευέλικτη προσαρμογή OEMΟλοκληρωμένη Υποστήριξη:
Επαγγελματική ομάδα μηχανικών και παγκόσμια εφοδιαστικήΗ LINK-PP βοηθά τον εξοπλισμό δικτύου σας να επιτύχει σταθερή μετάδοση σήματος, χαμηλότερο EMI και υψηλότερη ανθεκτικότητα
