Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: 749020020
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$0.8
Συσκευασία λεπτομέρειες: T & r
Χρόνος παράδοσης: 3-5 ημέρες
Όροι πληρωμής: TT, NET30/60/90 ημέρες
Δυνατότητα προσφοράς: 3KK/μήνα
Αριθμός μέρους: |
749020020 |
Λιμάνι: |
2 λιμάνια |
Αναλογία στροφών: |
1: 1 |
ΟΚΛ: |
350 µH |
Τάση απομόνωσης: |
1500Vrms |
Ethernet: |
10/100/1000Βάση-Τ |
Αριθμός μέρους: |
749020020 |
Λιμάνι: |
2 λιμάνια |
Αναλογία στροφών: |
1: 1 |
ΟΚΛ: |
350 µH |
Τάση απομόνωσης: |
1500Vrms |
Ethernet: |
10/100/1000Βάση-Τ |

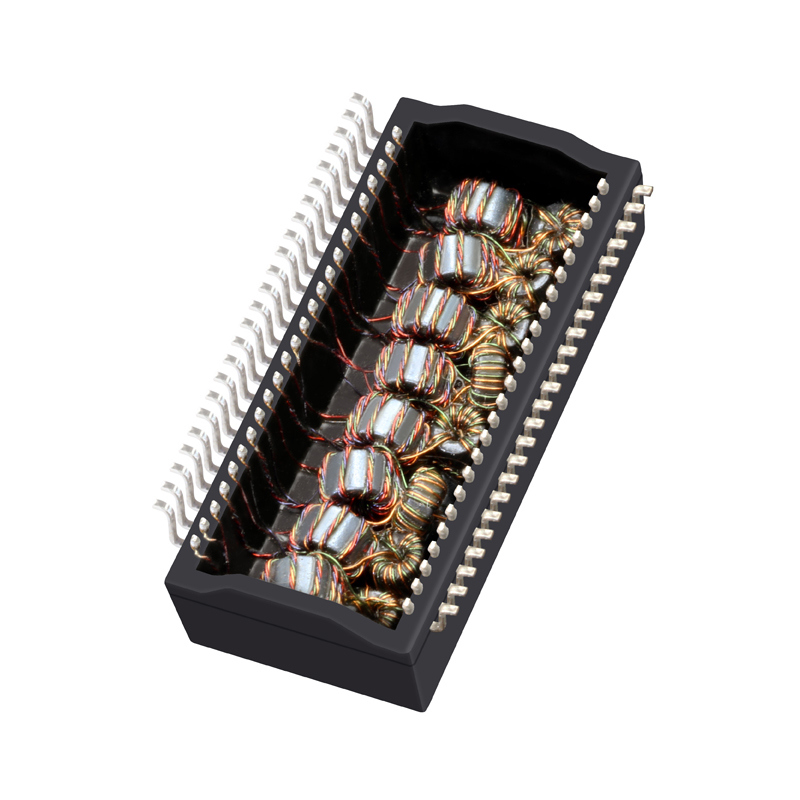

The 749020020 WE-LAN is a high-performance dual-port Ethernet isolation transformer module designed specifically for Gigabit networks (10/100/1000Base-T). It provides excellent signal integrity, EMI suppression, and galvanic isolation — making it ideal for networking devices such as switches, routers, media converters, IP cameras, and NICs.
Key features include:
| Parameter | Value |
|---|---|
| Part Number | 749020020 (sometimes 749020020A) |
| Series | WE-LAN series |
| Application | LAN / Ethernet (10/100/1000Base-T) |
| Ports | Dual (2 ports) |
| Turns Ratio (TX / RX) | 1:1 / 1:1 |
| Inductance (OCL) | ≥ 350 µH (typical, 100 kHz test) |
| Insertion Loss | ≤ 1.0 dB (1 – 100 MHz) |
| Isolation Voltage | 1500 Vrms min |
| Operating Temperature | –40 °C to +85 °C |
| Package / Mounting | SMT / Surface Mount, 48-pin style |
| Dimensions | 27.81 mm × 12.25 mm × 7.7 mm |
| Certifications / Compliance | RoHS, UL (lan transformer spec) |
