Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: TLA-8T104WLF-T
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.08-$1.2
Συσκευασία λεπτομέρειες: T & r
Χρόνος παράδοσης: στο Stock Ship σήμερα
Όροι πληρωμής: TT, NET30/60/90 ημέρες
Δυνατότητα προσφοράς: 3KK/μήνα
Αριθμός ανταλλακτικού: |
TLA-8T104WLF-T |
Τύπος προϊόντων: |
Μετασχηματιστές Ethernet |
Επαγωγή: |
350µH |
Αναλογία στροφών: |
1CT: 1CT |
Τάση απομόνωσης: |
1500Vrms |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |
Αριθμός ανταλλακτικού: |
TLA-8T104WLF-T |
Τύπος προϊόντων: |
Μετασχηματιστές Ethernet |
Επαγωγή: |
350µH |
Αναλογία στροφών: |
1CT: 1CT |
Τάση απομόνωσης: |
1500Vrms |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |

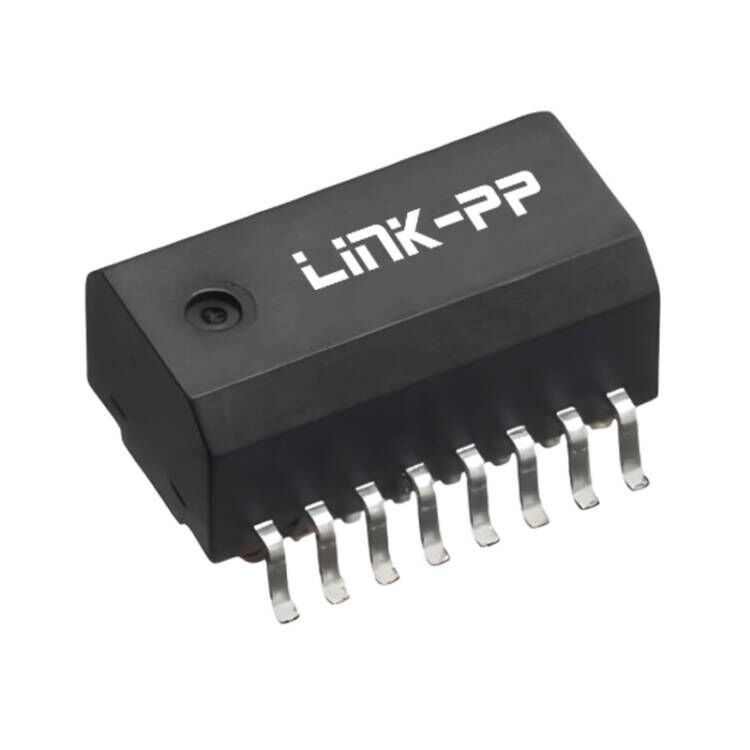

Ο TLA-8T104WLF-T είναι ένας μετασχηματιστής παλμών LAN επιφανειακής τοποθέτησης (SMD) αυτοκινήτου, που κατασκευάστηκε αρχικά από την TDK.η ενότητα αυτή εξασφαλίζει ισχυρή ακεραιότητα σήματος και αξιόπιστη επικοινωνία δικτύου σε απαιτητικά περιβάλλοντα.
Ο TLA-8T104WLF-T είναι ένας παρωχημένος μετασχηματιστής LAN αυτοκινητοβιομηχανικής ποιότητας TDK που αναπτύχθηκε αρχικά για εφαρμογές Ethernet 10/100BASE-TX. Σχεδιασμένος ως συμπαγής μετασχηματιστής Ethernet επιφανείας,παρέχει ελάχιστη ένταση 350 μH, 1CT:1CT αναλογία στροφών, τάση απομόνωσης 1500 Vrms, και συμμόρφωση με τις απαιτήσεις αξιοπιστίας AEC-Q200 για απαιτητικά περιβάλλοντα αυτοκινήτων και βιομηχανίας.
Παρόλο που το αρχικό τμήμα TDK έχει φτάσει στο τέλος της ζωής (EOL), πολλοί κατασκευαστές εξακολουθούν να απαιτούν μια συμβατή αντικατάσταση για παλαιά σχέδια και προϊόντα μακράς ζωής.Η LINK-PP προσφέρει λύσεις μετασχηματιστή Ethernet υψηλής ποιότητας με ισοδύναμες ηλεκτρικές επιδόσεις, βοηθώντας τους μηχανικούς να διατηρήσουν την παραγωγή χωρίς να επανασχεδιάσουν τα υπάρχοντα PCB.
Είτε συντηρείτε αυτοκινητοβιομηχανικά ECU, βιομηχανικό εξοπλισμό Ethernet, ενσωματωμένους ελεγκτές ή συσκευές δικτύωσης, οι συμβατοί μετασχηματιστές Ethernet παρέχουν αξιόπιστη απόδοση,μακροπρόθεσμη διαθεσιμότητα, και τεχνική υποστήριξη.
-Πιστοποιημένο για τον κλάδο αυτοκινήτων:Πλήρως συμβατό με την AEC-Q200, εγγυάται υψηλή αξιοπιστία και απόδοση κάτω από σκληρή θερμική και μηχανική πίεση.
-Βελτιωμένη ακεραιότητα σήματος:Διαθέτει τυποποιημένη αναλογία στροφών 1CT:1CT (για τα κανάλια TX και RX) και απώλεια εισαγωγής ≤ 1 dB (0,1 έως 100 MHz), εξασφαλίζοντας καθαρή μετάδοση δεδομένων.
-Σκληρή απομόνωση:Παρέχει τάση απομόνωσης 1500 Vrms (50 Hz για 1 λεπτό), προστατεύοντας ευαίσθητα IC από ηλεκτρικές υπερχείλιες και θόρυβο στη στροφή εδάφους.
-Τυποποιημένη επαγωγικότητα:Παρέχει ελάχιστη επαγωγικότητα 350 μH (σε 100 kHz, 8 mA DC bias), ανταποκρινόμενη στα αυστηρά πρότυπα IEEE 802.3 για Fast Ethernet.
-Ανεκτικότητα σε ακραίες θερμοκρασίες:Λειτουργεί άψογα σε ακραίες συνθήκες με ευρύ εύρος θερμοκρασίας λειτουργίας από -40°C έως +85°C.
-Περιβαλλοντικά φιλικό:Πλήρως συμβατό με το RoHS και REACH SVHC-Free.
| Παράμετρος | Προδιαγραφές |
|---|---|
| Αριθμός τμήματος | TLA-8T104WLF-T |
| Τύπος προϊόντος | Μετασχηματιστής παλμού Ethernet LAN |
| Πρότυπο Ethernet | 10/100BASE-TX |
| Τύπος μετασχηματιστή | Μετασχηματιστής παλμού απομόνωσης |
| Πακέτο | Επιφανειακή τοποθέτηση (SMT) |
| Αναλογία στροφών | 1CT:1CT (TX), 1CT:1CT (RX) |
| OCL (Ανοιχτή επαγωγικότητα κυκλώματος) | 350 μH Min. @100 kHz, 8 mA DC Bias |
| Τετάρτη | 1500 στροφές, 50 Hz, 1 λεπτό |
| Απώλεια εισαγωγής | ≤ 1 dB (0,1 ∆100 MHz) |
| Δυνατότητα διασύνδεσης | ≤ 30 pF |
| Θέρμανση λειτουργίας | -40°C έως +85°C |
| ΑΕΚ-Q200 | Επαρκής |
| Συμμόρφωση | Χωρίς RoHS, REACH SVHC |
| Συσκευή | Εμφυτογραφημένη ταινία και τροχιά |
| Ποσότητα τροχιάς | 1000 τεμάχια |
| Μονάδα βάρους | Περίπου 0, 6 g |
Το συμπαγές αποτύπωμα SMT επιτρέπει την αυτοματοποιημένη συναρμολόγηση, ελαχιστοποιώντας παράλληλα τις απαιτήσεις χώρου PCB για προϊόντα δικτύωσης υψηλής πυκνότητας.
| Διάσταση | Αξία |
|---|---|
| Διάρκεια (L) | 11.60 χιλιοστόμετρα. |
| Διάμετρο (W) | 60,50 ± 0,20 mm |
| Υψόμετρο (H) | 5.90 χιλιοστόμετρα. |
| Εγκατάσταση | Επιφανειακή τοποθέτηση (SMT) |
Ο TLA-8T104WLF-T έχει σχεδιαστεί για να πληροί τις απαιτήσεις ακεραιότητας σήματος των διεπαφών IEEE 802.3 Fast Ethernet.
| Ηλεκτρική παράμετρος | Αξία |
|---|---|
| Δυνατότητα επαγωγής | 350 μH Min. |
| Συχνότητα δοκιμής | 100 kHz |
| Διορθωτική διάσταση | 8 mA |
| Αναλογία στροφών | 1CT:1CT |
| Απώλεια εισαγωγής | ≤ 1 dB |
| Πεδίο συχνότητας | 0.100 MHz |
| Δυνατότητα διασύνδεσης | ≤ 30 pF |
| Τετάρτη | 1500 στροφές |
Ο TLA-8T104WLF-T χρησιμοποιείται ευρέως σε εξοπλισμό επικοινωνίας Fast Ethernet που απαιτεί ηλεκτρική απομόνωση και προετοιμασία σήματος.
Τυπικές εφαρμογές περιλαμβάνουν:
