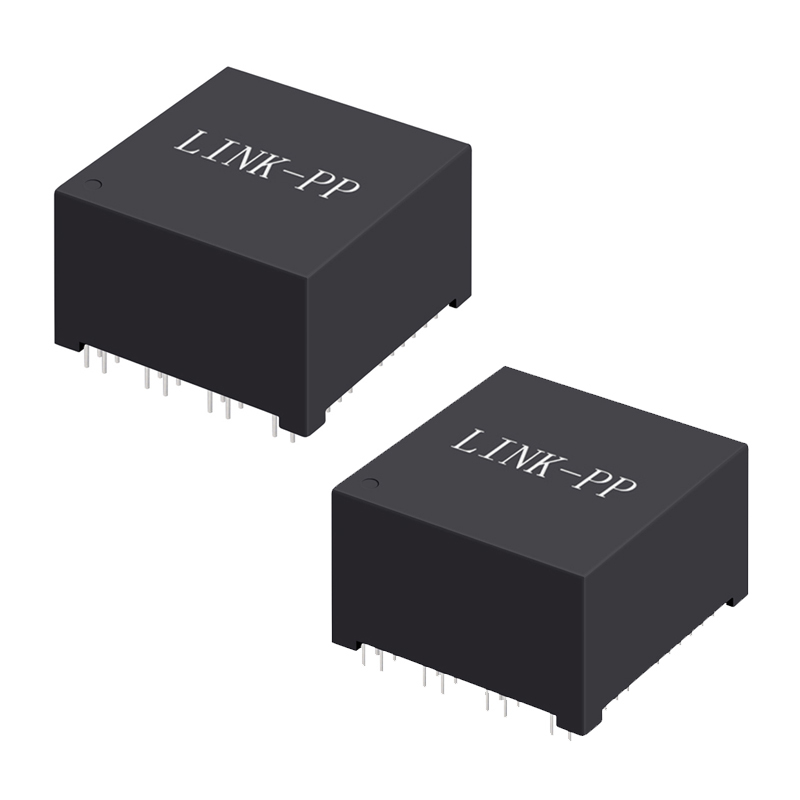

HXB6606NL 1000mA PoE++ 1G Μαγνητικά Modules THT Πακέτο σε 96 Pin

ΧΧΒ6606NL PoE LAN Magnetics Βασικά χαρακτηριστικά:

1. Μετασχηματιστές PoE LAN υψηλής πυκνότητας.
2. Ακολουθεί τα πρότυπα IEEE 802.3 για Ethernet 10/100Base-Tx και 1000Base-T (1G).
3. Υποστηρίζει 4-pair PoE++ 90W ισχύ, με ρεύμα 1000mA ανά ζευγάρι.
4. THT (Through-Hole Technology), πακέτο τετραπλών θύρων 96 πινών.
5. Ελάχιστη απομόνωση 1500Vrms μεταξύ των πρωτογενών και δευτερογενών κυλινδρικών, εξασφαλίζοντας την ακεραιότητα του σήματος.
6. Ελάχιστη επαγωγικότητα 280μH (μετρούμενη σε 100KHz/0,1V με κλίση 15mAdc).
7. Μπορεί να συγκολληθεί με το χέρι ή με κύματα σε μέγιστη θερμοκρασία 260 °C για 5 δευτερόλεπτα.
8. Πλήρως συμβατό με το RoHS.
9. Είναι συμβατό με όλες τις κύριες συσκευές PHY (Physical Layer).
10. Κατάλληλο για βιομηχανικές εφαρμογές με ευρύ εύρος θερμοκρασίας λειτουργίας από -40 °C έως +85 °C.
11. Σχεδιασμένο για χρήση σε βιομηχανικά δίκτυα, ηλεκτρονικά και άλλες εφαρμογές σε ανθεκτικά περιβάλλοντα.

Ηλεκτρικές προδιαγραφές μετασχηματιστή PoE 1GBase-T @ 25°C:

Επισκόπηση των μαγνητικών μονάδων HXB6606NL:

Γενικά ερωτήματα:

1Τι είναι ένας μετασχηματιστής PoE LAN;

ΑΜετασχηματιστής LAN PoE (Power over Ethernet)είναι ένα εξειδικευμένο συστατικό δικτύου που ενσωματώνεται σε συσκευές Ethernet.σήματα δεδομένων και ηλεκτρική ενέργειασε ένα μόνο καλώδιο Ethernet, απλοποιώντας έτσι την καλωδίωση και μειώνοντας το κόστος εγκατάστασης.

2Ποιες είναι οι κύριες λειτουργίες ενός μετασχηματιστή PoE LAN;

Οι βασικές λειτουργίες περιλαμβάνουν:

• Διαβίβαση δεδομένων:Εξασφαλίζει την ακεραιότητα των σημάτων δεδομένων Ethernet και υποστηρίζει επικοινωνία υψηλής ταχύτητας.
• Παροχή ισχύος:Παρέχει ηλεκτρική ενέργεια σε συσκευές (όπως IP κάμερες, VoIP τηλέφωνα και ασύρματα σημεία πρόσβασης) μέσω του ίδιου καλωδίου Ethernet.
• Ηλεκτρική μόνωση:Παρέχει γαλβανική μόνωση για την προστασία του εξοπλισμού από τις υπερχείλιες και τα ρεύματα του κυκλώματος εδάφους, ενισχύοντας την ασφάλεια του συστήματος.
• Ακεραιότητα σήματος:Βελτιώνει την ποιότητα του σήματος μειώνοντας τον θόρυβο και τις παρεμβολές, εξασφαλίζοντας σταθερή και αξιόπιστη επικοινωνία.

3Γιατί είναι απαραίτητος ένας μετασχηματιστής PoE LAN;

Σε παραδοσιακή καλωδίωση δικτύου, τα δεδομένα και η ενέργεια απαιτούν ξεχωριστά καλώδια.δεδομένα και ισχύ που πρέπει να μεταδίδονται μέσω ενός ενιαίου καλωδίου EthernetΑυτό είναι ιδιαίτερα χρήσιμο σε σενάρια όπου οι πρίζες είναι δύσκολες ή δαπανηρές για την εγκατάσταση.

4Ποια πρότυπα Ethernet υποστηρίζουν οι μετασχηματιστές PoE LAN;

Οι μετασχηματιστές PoE LAN συμμορφώνονται συνήθως με τα ακόλουθα πρότυπα:

• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEEE 802.3bt (PoE++)

Τα πρότυπα αυτά καθορίζουν τα επίπεδα ισχύος και τις μεθόδους παράδοσης μέσω καλωδίων Ethernet, εξασφαλίζοντας τη συμβατότητα με ένα ευρύ φάσμα συσκευών που τροφοδοτούνται.

5Ποιες είναι οι κοινές εφαρμογές των μετασχηματιστών PoE LAN;

Οι μετασχηματιστές PoE LAN χρησιμοποιούνται ευρέως σε εφαρμογές που απαιτούν παράδοση δεδομένων και ισχύος μέσω Ethernet, όπως:

• Φωτογραφίες IP:Απλούστευση της καλωδίωσης στα συστήματα παρακολούθησης.
• Τηλέφωνα VoIP:Ενεργοποίηση ευέλικτης τηλεφωνίας γραφείου.
• Ασύρματα σημεία πρόσβασης (AP):Επιτρέπεται η τοποθέτηση εγκαταστάσεων στην οροφή ή τον τοίχο χωρίς ξεχωριστές πηγές ρεύματος.
• Έξυπνο φωτισμό:Παροχή συνδεσιμότητας και ισχύος σε έξυπνα συστήματα φωτισμού.
• Τερματικοί σταθμοί σημείων πώλησης (POS):Μείωση της πολυπλοκότητας της καλωδίωσης σε περιβάλλοντα λιανικής.
• Συστήματα ελέγχου πρόσβασης:Παρέχετε ενέργεια και δεδομένα στους αναγνώστες καρτών και στους ελεγκτές.
