Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL, Reach, RoHs, ISO19001, ISO14001
Αριθμό μοντέλου: HXB5G602NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50pcs
Τιμή: $0.46-$2.2
Συσκευασία λεπτομέρειες: 50pcs/tray, 1200pcs/carton
Χρόνος παράδοσης: Περίπου 3-5 ημέρες
Όροι πληρωμής: TT, NET30/60/90 ημέρες
Δυνατότητα προσφοράς: 5500K-PCS/μήνα
Τύπος προϊόντων: |
Δύναμη πάνω στο μετασχηματιστή Ethernet |
Αριθμός θυρών: |
Τεταρτημόρια |
Ταχύτητα: |
5G Base-T |
Τα PCB τοποθετούν τη γωνία: |
Δευτερεύουσα είσοδος |
Εφαρμογή-τοπικό LAN: |
Ethernet (PoE+) |
Θερμοκρασία λειτουργίας: |
-40℃-+85℃ |
Αναλογία στροφών: |
1CT: 1CT |
Βαθμολογία ρεύματος: |
90 W |
Τάση απομόνωσης: |
1.5 KVrms |
μονάδα μέτρησης: |
HXB5G602NL |
Τύπος προϊόντων: |
Δύναμη πάνω στο μετασχηματιστή Ethernet |
Αριθμός θυρών: |
Τεταρτημόρια |
Ταχύτητα: |
5G Base-T |
Τα PCB τοποθετούν τη γωνία: |
Δευτερεύουσα είσοδος |
Εφαρμογή-τοπικό LAN: |
Ethernet (PoE+) |
Θερμοκρασία λειτουργίας: |
-40℃-+85℃ |
Αναλογία στροφών: |
1CT: 1CT |
Βαθμολογία ρεύματος: |
90 W |
Τάση απομόνωσης: |
1.5 KVrms |
μονάδα μέτρησης: |
HXB5G602NL |
Το HXB5G602NL είναι ένας μετασχηματιστής LAN υψηλής απόδοσης σχεδιασμένος για να υποστηρίζει εφαρμογές Ethernet 5G Base-T. Διαθέτοντας μια αρχιτεκτονική QUAD-channel, προσφέρει αξιόπιστη συνδεσιμότητα πολλαπλών θυρών για εξοπλισμό δικτύωσης επόμενης γενιάς. Με μια αναλογία στροφών 1:1, αυτό το PoE Magnetics εξασφαλίζει εξαιρετική ακεραιότητα σήματος και χαμηλή απώλεια εισαγωγής.
Σχεδιασμένο με ένα εκτεταμένο εύρος θερμοκρασίας λειτουργίας (-40°C έως +85°C), το HXB5G602NL παρέχει ισχυρή απόδοση σε βιομηχανικά και τηλεπικοινωνιακά περιβάλλοντα. Υποστηρίζει 4-Pair Power over Ethernet (4PPoE) έως 90W, επιτρέποντας τόσο τη μεταφορά δεδομένων όσο και την παροχή υψηλής ισχύος μέσω μιας ενιαίας σύνδεσης Ethernet.

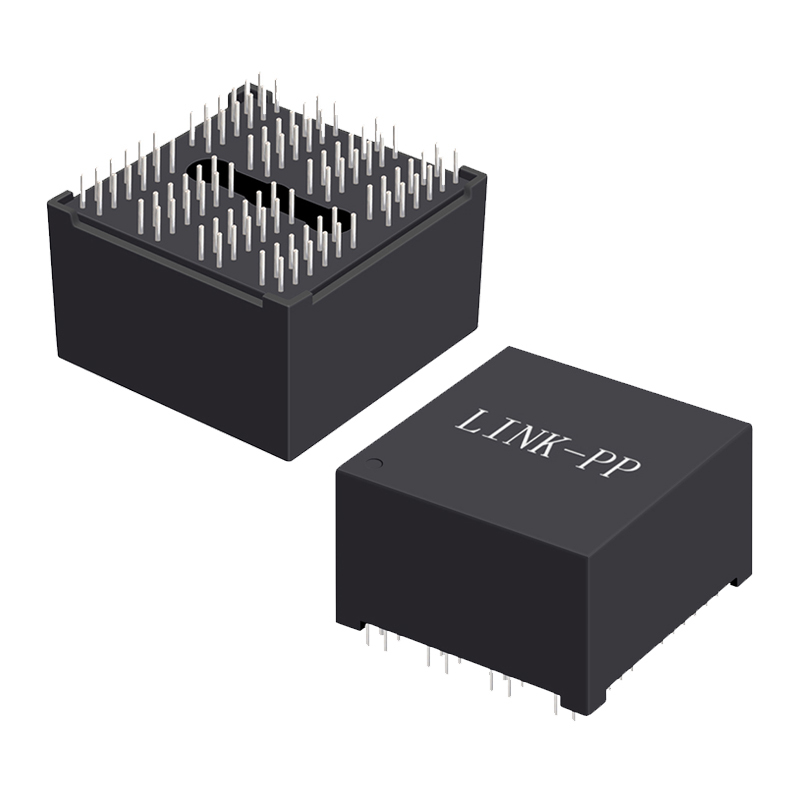

Ο μετασχηματιστής υιοθετεί ένα σχεδιασμό 96 ακίδων μέσω οπής (THD) για ασφαλή τοποθέτηση και μηχανική σταθερότητα σε διατάξεις PCB υψηλής πυκνότητας. Επιπλέον, το προϊόν είναι χωρίς μόλυβδο (συμβατό με NPB) και παρέχεται σε συσκευασία σωλήνα.
Με τον συνδυασμό του αρθρωτού σχεδιασμού, της προηγμένης υποστήριξης PoE και της ανθεκτικής κατασκευής, το HXB5G602NL είναι ιδανικό για μικρά κελιά 5G, διακόπτες PoE υψηλής ισχύος, πύλες IoT και συστήματα δικτύωσης επιχειρήσεων.
| Όνομα | PoE LAN Magnetics |
|---|---|
| Εφαρμογή | 5G Base-T συμβατό προς τα πίσω με 1/2.5G Base-T |
| Τύπος τοποθέτησης | Διάτρηση |
| Αριθμός ακίδων | 96 |
| Διαστάσεις (Μ x Π x Υ) | 33,50mm x 29,00mm x 16,80mm (1,319" x 1,142" x 0,661") |
| Εύρος θερμοκρασίας λειτουργίας | -40°C έως +85°C |
| Ανοιχτό κύκλωμα επαγωγής (OCL) | 180 µH (Ελάχ) @ 100KHz, 0.1V Με 8mA DC Bias |
| Αναλογία στροφών | 1CT : 1CT ± 2% |
| Απώλεια εισαγωγής | -1.0 dB (Μέγ) @ 1 - 100 MHz -2.0 dB (Μέγ) @ 100 - 250 MHz |
| Απώλεια επιστροφής | -16 dB (Ελάχ) @ 1 - 40 MHz -(16-10*log10(f/40)) dB (Ελάχ) @ 40 < f ≤ 250 MHz |
| Διασταυρούμενη ομιλία (Port-to-Port) | -40 dB (Ελάχ) @ 1 - 100 MHz |
| Αναλογία απόρριψης κοινού τρόπου (CMRR) | -30 dB (Ελάχ) @ 1 - 100 MHz |
| Hipot (Τάση μόνωσης) | 1500 Vrms 60 δευτερόλεπτα |
| Δυνατότητα ρεύματος PoE | 1000 mA ανά ζεύγος Υποστηρίζει 4-Pair PoE (4PPoE) έως 90W |
| Διαδικασία συγκόλλησης | Δυνατότητα συγκόλλησης κυμάτων έως 260°C / 5 δευτερόλεπτα |
|
Πιστοποιήσεις |
IEEE 802.3bz,IEEE 802.3bt,RoHS,IEC-62368-1 |
| Συσκευασία | Σωλήνας (TU) |
